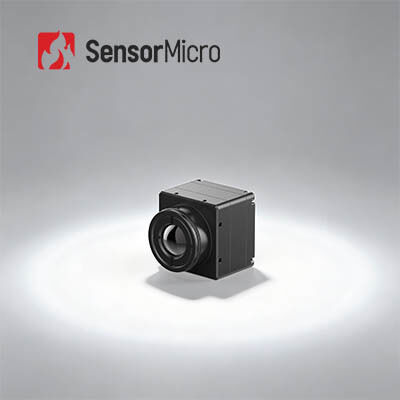

Moduł rdzeniowy niechłodzonej kamery termowizyjnej SWaP-C LWIR 384x288/17µm z dokładnością ±2°C / ±2% i zużyciem energii 0,65W
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417RG3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384×288/17µm | Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
|---|---|---|---|
| Typowy pobór mocy | 0,65 W | Typowy NETD | ≤30mK |
| Zakres widmowy | 8 ~ 14μm | Liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
| Podkreślić | Elastyczny moduł niechłodzonej kamery termowizyjnej,moduł niechłodzonej kamery termowizyjnej 640x512 |
||
opis produktu
SWaP-C Moduł kamery termowizyjnej bezchłodzonej LWIR 384*288/17μm
Przegląd produktu
Rdzeń kamery na podczerwień COIN417RG3 do pomiaru temperatury wyposażony jest w bezchłodzony detektor podczerwieni o rozdzielczości 384*288/17μm i zintegrowany moduł pomiaru temperatury w czasie rzeczywistym. Obsługuje szeroki zakres temperatur z dokładnością ±3°C lub ±3%, umożliwiając precyzyjne wykrywanie nieprawidłowych zmian temperatury. Jego konstrukcja o bardzo niskim poborze mocy i kompatybilność ze standardowymi interfejsami branżowymi znacznie obniżają koszty rozwoju i integracji.
Główne cechy
- Kompleksowe funkcje, opłacalne: Opracowany w oparciu o opłacalne bezchłodzone detektory IR z zintegrowanymi zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu. Wysoka dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy temperatur od -20°C do 150°C i od 100℃ do 550°C, z możliwością dostosowania do rozszerzonych zakresów.
- Elastyczne rozszerzenie, szybka integracja: Dostępne są liczne opcje obiektywów optycznych spełniające różne potrzeby aplikacyjne. Obsługuje wiele trybów wyjściowych, w tym USB2.0/DVP/LVDS/BT.656. Wyjścia danych obrazu RAW/YUV z kontrolą przez port szeregowy.
Specyfikacje produktu
| Model | COIN417RG3 |
|---|---|
| Wskaźniki detektora IR |
Materiał czuły: VOx Rozdzielczość: 384*288 Rozmiar piksela: 17μm Odpowiedź spektralna: 8μm ~ 14μm Typowy NETD: ≤30mK |
| Przetwarzanie obrazu |
Częstotliwość klatek cyfrowych: 25/30/50Hz Czas uruchomienia: 6s Wideo analogowe: PAL/NTSC Wideo cyfrowe: RAW/YUV422 Algorytm obrazu: Korekcja nierównomierności (NUC), Redukcja szumów 3D (3DNR), Tłumienie szumów 2D (DNS), Kompresja zakresu dynamicznego (DRC), Wzmocnienie krawędzi (EE) Wyświetlanie obrazu: 10 typów (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektryczne |
Standardowy interfejs zewnętrzny: 50Pin: DF40C-50DP-0.4V(51), (HRS, męski) Płyta rozszerzeń: USB3.0/USB2.0/VPC/USB2.0&VPC Interfejs komunikacyjny: TTL-232/USB2.0 Interfejs wideo cyfrowego: DVP8/DVP16/USB2.0/BT.656/LVDS Napięcie zasilania: 4.5~5.5V Typowy pobór mocy: 0.65W |
| Pomiar temperatury |
Temperatura pracy: -10℃~+50℃ Zakres pomiaru temperatury: -20℃~+150℃, 100℃~+550℃ Dokładność pomiaru temperatury: Większa z ±2℃ / ±2% Częściowy pomiar temperatury: Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury SDK: Android/Windows/Linux; Umożliwia analizę strumienia wideo i konwersję z szarości na temperaturę |
| Mechaniczne |
Rozmiar rdzenia gołego (mm): 25.4*25.4*16.5 Waga rdzenia gołego (g): 16.6±1 |
| Adaptacja środowiskowa |
Temperatura pracy: -40℃~+70℃ Temperatura przechowywania: -45℃~+85℃ Wilgotność: 5%~95%, bez kondensacji Wibracje: Losowe wibracje, 5.35grms, 3-osiowe Uderzenia: Połowa fali sinusoidalnej, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków Certyfikacja: ROHS2.0/REACH |
| Obiektyw optyczny |
Obiektyw optyczny: Stała ostrość Atermiczny: 4.8mm/7mm/9.1mm/13mm/19mm/25mm Poziom ochrony: IP67 (obiektyw przedni) |
Zastosowania przemysłowe
Moduł kamery termowizyjnej COIN417RG3 jest szeroko stosowany w termografii, bezpieczeństwie i monitoringu, zastosowaniach zewnętrznych, straży pożarnej i ratownictwie, AIoT, inteligentnym sprzęcie, ADAS i innych zastosowaniach przemysłowych.
Nasza linia produktów
- Wysoka czułość i doskonała wydajność
- Wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni - zarówno bezchłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli
- Produkcja masowa zapewniająca szybką dostawę - trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Co to jest obrazowanie termowizyjne podczerwieni?
Obrazowanie termowizyjne podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach. Konwertuje niewidzialne promieniowanie podczerwone na widzialne obrazy termowizyjne podczerwieni z rozkładem temperatury powierzchni celu. Różne obiekty, a nawet różne części tego samego obiektu, mają różną zdolność promieniowania i siłę odbicia podczerwieni.
Do czego można wykorzystać obrazowanie podczerwone?
Zastosowania obrazowania podczerwonego obejmują widzenie w nocy, poszukiwania i ratownictwo, testowanie nieniszczące, zapobieganie epidemiom, termografię, bezpieczeństwo i monitoring, straż pożarną oraz różne zastosowania przemysłowe.
Co to jest moduł obrazowania termowizyjnego?
Moduł obrazowania termowizyjnego zazwyczaj składa się z detektora podczerwieni, obiektywu podczerwonego oraz elektroniki sprzętowej z wbudowanym oprogramowaniem i algorytmami. Jest to minimalna jednostka funkcjonalna urządzenia do obrazowania termowizyjnego.
