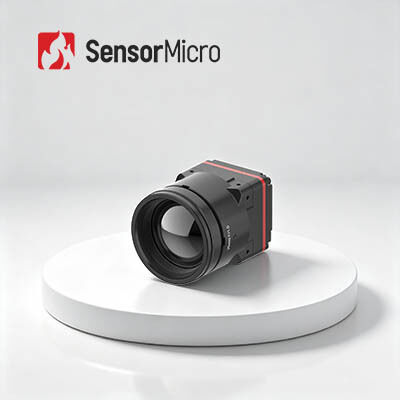

1280x1024/8μm Ultra-Miniaturowy Niechłodzony Moduł Obrazowania Termicznego LWIR
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Liczba klatek na sekundę | 25/30 Hz | Zakres widmowy | 8 ~ 14μm |
| Typowy pobór mocy | 1 W | Napięcie zasilania | 4,5-5,5 V |
| Podkreślić | Moduł termowizyjny 1280x1024,niechłodzony moduł termiczny kamery nadzoru,niechłodzony moduł termiczny 1280x1024 |
||
opis produktu
1280x1024/8μm Ultra-Miniaturowy Niechłodzony Moduł Obrazowania Termicznego LWIR
Opis produktu
iTL1208 to pierwszy na świecie megapixelowy rdzeń kamery na podczerwień z pikselami 8μm, zaprojektowany z myślą o optymalizacji SWaP i systemach obrazowania termicznego nowej generacji. Wyposażony w zaawansowany superdetektor podczerwieni ApexCore 1280×1024/8μm, ten kompaktowy rdzeń kamery termowizyjnej zapewnia prawdziwie megapixelowe obrazowanie termiczne w wysokiej rozdzielczości z ultra-drobnym rastrem pikseli 8μm, umożliwiając wyjątkową gęstość integracji dla kompaktowych projektów urządzeń. Dzięki miniaturowym wymiarom 22,6 × 22,6 × 34,5 mm i lekkiej obudowie o wadze 35,7±2g (z obiektywem 12 mm), moduł kamery na podczerwień iTL1208 zapewnia wysoką wydajność termiczną przy minimalnych rozmiarach, wadze i zużyciu energii. Zaledwie 1W niskiego poboru mocy, optyka z chalkogenidów bez germanu i elastyczne wyjście MIPI CSI obsługujące dane RAW i YUV sprawiają, że ten przemysłowy rdzeń kamery na podczerwień zapewnia szybką, bezproblemową integrację dla ręcznych urządzeń termowizyjnych i mobilnych platform obrazowania.
Główne cechy
Przełom megapixelowy 8μm
• Pierwszy na świecie megapixelowy rdzeń kamery termowizyjnej 8μm
• Zasilany przez superdetektor podczerwieni ApexCore 1280×1024/8μm, równoważący wysoką rozdzielczość z ultra-kompaktową integracją.
Na czele wydajności SWaP
• Wymiary tylko 22,6×22,6×34,5 mm, waga 35,7±2g (w tym obiektyw 12 mm) i zużycie tylko 1W
• Przełamywanie bariery rozmiaru dla megapixelowego obrazowania termicznego
Optyka bez germanu, szybka integracja
• Optyka z chalkogenidów bez germanu z wieloma opcjami obiektywów dla różnorodnych wymagań aplikacji.
• Interfejs wyjściowy obrazu MIPI CSI z wyjściem danych RAW i YUV dla uproszczonej integracji systemu.
Specyfikacje produktu
| Model | iTL1208 |
| Wskaźniki detektorów IR | |
| Materiał czuły | VOx |
| Rozdzielczość | 1280×1024 |
| Rozmiar piksela | 8μm |
| Odpowiedź spektralna | 8μm ~ 14μm |
| Typowy NETD | ≤30mK |
| Przetwarzanie obrazu | |
| Częstotliwość klatek cyfrowych | 25/30Hz |
| Czas uruchamiania | ≤6s |
| Wideo cyfrowe | RAW/YUV |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 typów (biały gorący/lawowy/czerwony żelazny/gorący żelazny/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący) |
| Oprogramowanie PC | |
| Oprogramowanie PC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Złącze 34Pin: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny | TTL-232/I2C |
| Interfejs wideo cyfrowego | MIPI-CSI |
| Napięcie zasilania | 4.5-5.5V |
| Typowe zużycie energii | 1W |
| Mechaniczne | |
| Rozmiar (w tym obiektyw) | Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (średnica zewnętrzna obiektywu Φ37 mm) Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (średnica zewnętrzna obiektywu Φ33 mm) Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (średnica zewnętrzna obiektywu Φ26,6 mm) Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (średnica zewnętrzna obiektywu Φ27 mm) Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (średnica zewnętrzna obiektywu Φ33 mm) Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (średnica zewnętrzna obiektywu Φ43,2 mm) |
| Waga (w tym obiektyw) | 85,5 ± 4,5 g (z obiektywem 5 mm) 70,5 ± 3,6 g (z obiektywem 10 mm) 35,7 ± 2 g (z obiektywem 12 mm) 40,7 ± 2,1 g (z obiektywem 17 mm) 71,0 ± 3,6 g (z obiektywem 25 mm) 110 ± 5,5 g (z obiektywem 35 mm) |
| Adaptacja środowiskowa | |
| Temperatura pracy | -40°C ~ +70°C |
| Temperatura przechowywania | -45°C ~ +85°C |
| Wilgotność | 5% ~ 95%, bez kondensacji |
| Wibracje | 5,35grms, losowe wibracje, 3 osie |
| Uderzenie | Półsinusoida, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków |
| Certyfikacja | ROHS2.0/REACH |
| Obiektyw optyczny | Stała ostrość atermalna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL1208 jest szeroko stosowany w różnych branżach, takich jak gaszenie pożarów lasów, konserwacja sieci energetycznych, inspekcja fotowoltaiczna, monitorowanie bezpieczeństwa, urządzenia noszone, urządzenia przenośne itp.
Nasze atuty
Zróżnicowany portfel produktów
Głęboka wiedza techniczna
Rygorystyczne walidacje niezawodności zapewniające jakość
Koncentracja na innowacjach i praktycznym wdrażaniu w zakresie czujników podczerwieni
Profesjonalne wsparcie techniczne i usługi wspólnego rozwoju
Często zadawane pytania
1. Czym jest obrazowanie termiczne na podczerwień?
Obrazowanie termiczne na podczerwień to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach. Na podstawie różnicy promieniowania między obiektem a otoczeniem oraz różnicy promieniowania poszczególnych części samego obiektu, obraz termowizyjny na podczerwień może pokazywać fluktuacje promieniowania w każdej części sceny, ukazując w ten sposób charakterystykę sceny.
2. Jaka jest zaleta obrazowania termicznego na podczerwień?
--- Widzenie w całkowitej ciemności;
--- Identyfikacja pod kamuflażem;
--- Wykrywanie na duże odległości;
--- Wykrywanie rozkładu ciepła;
--- Bezdotykowy pomiar temperatury;
--- Świadomość obecności
3. Jakie są zastosowania obrazowania termicznego na podczerwień?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania termicznego na podczerwień. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w energetyce, bezpieczeństwie i monitoringu, produkcji przemysłowej, badaniach naukowych, medycynie i innych tradycyjnych dziedzinach.
