Niechłodzony moduł kamery termowizyjnej o rozdzielczości 640x512, niskim zużyciu energii 0,7 W i kompaktowych rozmiarach 22,2 × 22,2 × 23,9 mm

  • Uncooled Thermal Camera Module with 640x512 Resolution Low Power Consumption 0.7W and Compact Size 22.2×22.2×23.9mm
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MICO608
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 /8μm NETD ≤30mK
Zakres widmowy 8 ~ 14μm Rozmiar (mm) 22,2×22,2×23,9 (z obiektywem 6 mm)
Wideo cyfrowe USB/MIPI Wideo analogowe PAL (domyślnie) / NTSC
Podkreślić

Moduł niechłodzonej kamery termowizyjnej IP67

,

moduł kamery termowizyjnej z inteligentnym algorytmem obrazu

,

kamera termowizyjna VOx
Zostaw wiadomość
opis produktu

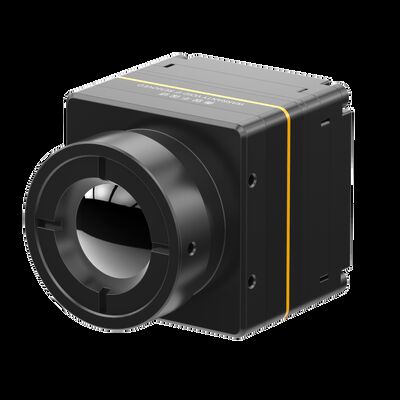

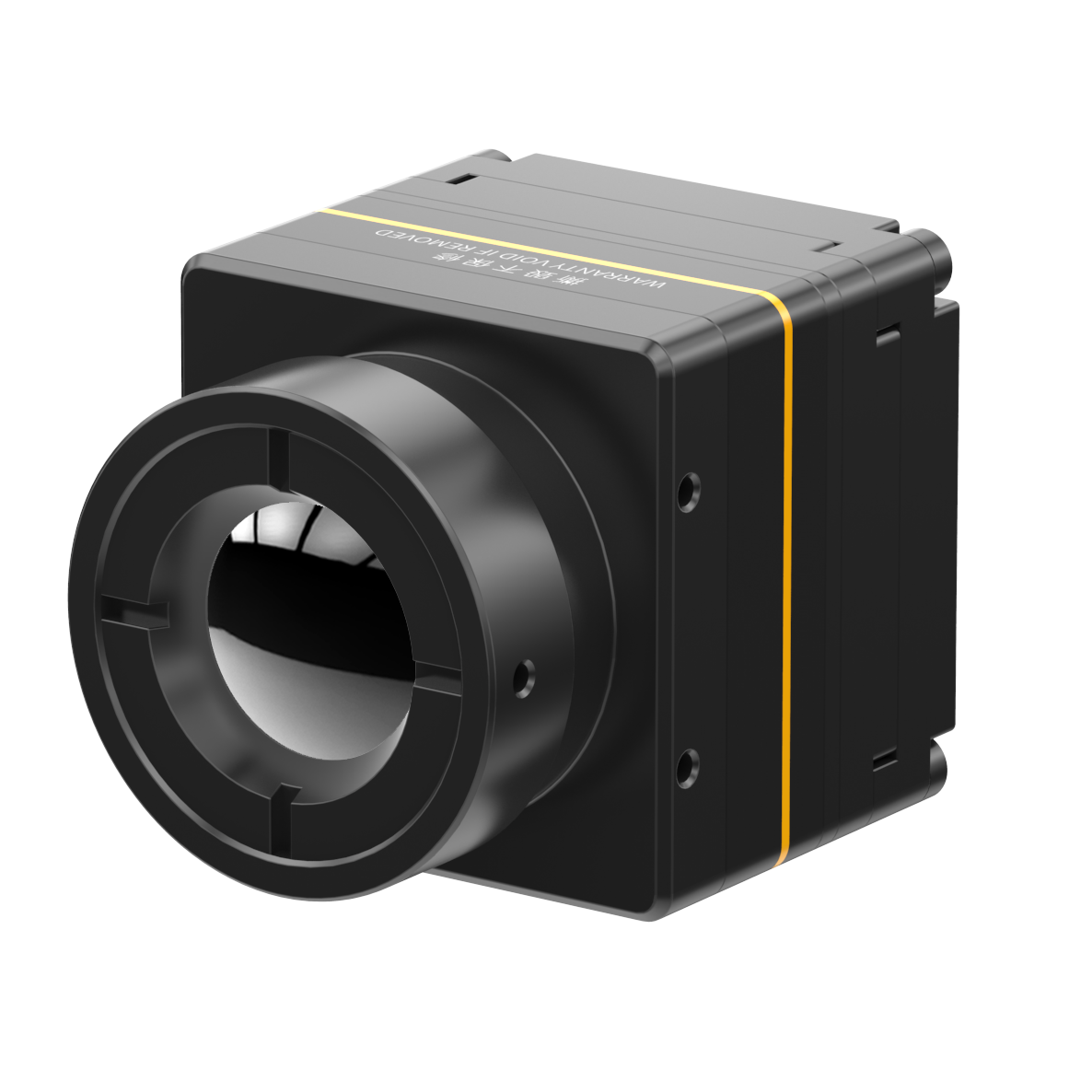

Moduł kamery termicznej niechłodzonej z różnymi inteligentnymi algorytmami obrazu
Przegląd produktu

Moduł kamery termicznej nieochłodzonej LWIR do kamery bezpieczeństwa termicznego

Moduł podczerwieni niechłodzony COIN417G2 to nowa wersja COIN417 opracowana przez SensorMicro.obwód przetwarzania sygnału o wysokiej wydajności i algorytm przetwarzania obrazuIstnieją trzy rodzaje soczewek dla modułu termicznego COIN417G2: stałe soczewki athermalne 9,1 mm / 13 mm / 19 mm dla różnych odległości obserwacyjnych.

Wykorzystując wykrywacz podczerwieni WLP i optymalizując go pod kątem SWaP (rozmiar, waga i moc), typowe zużycie energii COIN417G2 zostało zmniejszone o 50% z 1,4 W do 0,7 W,przy zachowaniu wydajności. Czas uruchomienia jest znacznie skrócony z 10s do 3,5s. Moduł gwarantuje poziom ochrony IP67 i przechodzi testy ESD: rozładowanie kontaktowe ±4KV, rozładowanie powietrza ±8KV.

Moduł w podczerwieni COIN417G2 posiada ostre, ostre obrazy termiczne, kompaktowy rozmiar i niską cenę.Zawiera opcjonalną funkcję termograficzną z zakresem pomiarów od -20 °C do 550 °C do pomiaru temperatury przemysłowej (wspiera dostosowanie i rozszerzanie).

Moduł termiczny COIN417G2 spełnia wymagania zdalnego pomiaru temperatury i może być zintegrowany z różnymi kamerami termicznymi.

Główne cechy
Kompatybilność z powszechnym systemem, opłacalność
  • Wyposażony w detektor podczerwieni ApexCore 640×512/8μm, zapewniający wyraźne obrazy termiczne z wyjątkową wydajnością kosztową
  • Zintegrowane z dedykowanym układem ASIC dla wysokiej efektywności energetycznej
Zoptymalizowany projekt SWaP
  • Wymiary sekcji: tylko 22,2 × 22,2 × 23,9 mm (w tym soczewka 6 mm)
  • Waży zaledwie 17±1,5 g
  • Niskie zużycie energii: 680 mW
Łatwy rozwój i szybka integracja
  • Native analogic video or digital video output, wspierające zarówno standardy CVBS/USB/MIPI
  • Łatwe montowanie przy minimalnym wysiłku konstrukcyjnym
Specyfikacja produktu
Model MICO608
Detektor IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640×512
Wielkość pikseli 8 μm
Wpływ ≤ 30mK/F1.0/25°C
Odpowiedź widmowa 8~14 μm
Soczewki optyczne
Skoncentruj się. 3.2/F1.0 6mm/F1.0 8.7mm/F1.0
Poziom wzrostu 91° H x 73° V. 47.7° H x 38.2° V. 33° H x 26° V.
Zakres wykrywania (8 pikseli) 99m (5'11" osoba wysoka)
360 m (pojazd o długości 4 m × 3 m)
Rodzaj Stałe skupienie Athermal
Pierwsze uszczelnienie/powierzchnia soczewki IP67
Przetwarzanie obrazu
Wideo analogowe PAL (domyślne) / NTSC
Digitalne wideo USB / MIPI
Prędkość obrazu 25 Hz/30 Hz
Czas uruchomienia ≤ 6 s
Algorytm obrazu NUC/DRC/DNS/DDE/SFFC
Pseudo kolor 11 rodzajów - dostosowywalne
Interfejs elektryczny
Standardowy interfejs zewnętrzny Interfejs 3PIN (A1251-WV-S-3P)
Interfejs wideo CVBS. USB. MIPI
Zasilanie
Napięcie zasilania Prąd stały: 5V~24V
Stałe zużycie energii ≤ 680mW@5V, 23±3°C
Wyroby mechaniczne
Wielkość 22.2 mm × 22,2 mm × 23,9 mm (w tym soczewka 6 mm)
Waga 17±1,5 g
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Wyborne wibracje, 5,35 gramów, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, 3 osi, 6 kierunków
Certyfikacja RoHS2.0/Reach
Zastosowania przemysłowe

Moduł termiczny MICO608 może być stosowany w termografii, monitorowaniu bezpieczeństwa, walce z pożarami i ratownictwie, na zewnątrz, AIoT, sprzęcie inteligentnym, ADAS i wielu innych.

Różnorodne portfolio produktów

Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.

Bogata różnorodność produktów

Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.

Wyjątkowe osiągnięcia

Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.

Łatwa integracja

Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.

Częste pytania
Dlaczego technologia obrazowania termicznego jest popularna w zakresie widzenia nocnego?
W przemyśle widzenia nocnego obrazowanie termiczne ma wyjątkowe zalety w wykrywaniu na duże odległości, ukrywaniu i odporności na trudne środowiska obrazowania.
Jakie są zalety obrazowania termicznego w podczerwieni w systemach widzenia pojazdów?
Infrared thermal imaging vehicle vision systems are a type of ADAS system (advanced driving assistance system) that converts the infrared radiation of targets into infrared images visible to the naked eyePromieniowanie podczerwone występuje nieprzerwanie i nie podlega wpływowi zewnętrznych czynników pogodowych.systemy widzenia pojazdów wspierane przez technologię obrazowania termicznego nie podlegają wpływowi warunków takich jak noc, deszcz, śnieg, mgła, piasek i pył, i może w każdej chwili przedstawiać wyraźne obrazy drogi przed pojazdem, jednocześnie eliminując zakłócenia odblasku podczas jazdy z przodu.
