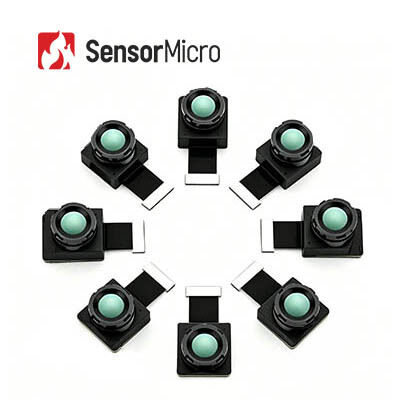

Nieochłodzony moduł obrazowania termicznego 256x192 rozdzielczość 12μm Pixel Pitch dla bezpieczeństwa i termografii

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu TIMO212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 256x192 Zakres pomiaru temperatury -20 ℃ ~ + 550 ℃
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
Tryb ostrości Skup się swobodnie Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz
Podkreślić

Niechłodzony moduł obrazowania termicznego 256x192

,

Moduł obrazowania termicznego niechłodzony kamerą bezpieczeństwa

,

12um Pixel Pitch Thermal Camera Core
Zostaw wiadomość
opis produktu
Niechłodzony moduł termowizyjny 256x192/12μm do kamery bezpieczeństwa
Przegląd produktu
TIMO212 zawiera detektor podczerwieni o wyjątkowo małych rozmiarach 256x192/12 μm (WLP), który przechwytuje widmo podczerwieni długofalowej (LWIR) w zakresie od 8 do 14 μm.
Dzięki w pełni zoptymalizowanemu SWaP-C moduł kamery termowizyjnej TIMO212 można zintegrować z kamerami na podczerwień o rygorystycznych wymaganiach dotyczących rozmiaru i wagi.
Moduł kamery termowizyjnej TIMO212 jest szeroko stosowany w monitorowaniu bezpieczeństwa, termografii, urządzeniach przenośnych, elektronice pojazdów, inteligentnym domu i wykrywaniu żywych stworzeń.
Główne cechy
  • Ultraminiaturowy moduł z optymalizacją SWaP-C
    • Detektor w obudowie na poziomie płytki + optyka na poziomie płytki + przesłona zaworu mikroelektromagnetycznego
    • Najmniejszy moduł termowizyjny na podczerwień, umożliwiający podstawowe funkcje obrazowania termowizyjnego przy maksymalnej efektywności kosztowej
    • Kompaktowy rozmiar, lekkość i niskie zużycie energii, idealne do integracji z miniaturowymi urządzeniami
  • Elastyczne opcje optyczne, dokładny pomiar temperatury
    • Dostępnych jest wiele opcji obiektywów, w tym szerokokątny i teleobiektyw, aby sprostać różnorodnym potrzebom zastosowań
    • Bardzo precyzyjny pomiar temperatury z dokładnością do ±2°C; obsługuje zarówno regionalne, jak i pełnoklatkowe monitorowanie temperatury
  • Łatwa integracja, szybki rozwój
    • Obsługuje interfejs obrazu DVP, kompatybilny z różnymi platformami wbudowanymi
    • Zgodny ze standardami środowiskowymi RoHS 2.0
Specyfikacje produktu
Model TIMO212
Rezolucja 256×192
Rozmiar piksela 12μm
Odpowiedź widmowa 8-14μm
Tryb ostrości Skup się bez ograniczeń
Obiektyw (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Waga (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Rozmiar (mm, bez FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Liczba PIN-ów 40PIN
Dane wyjściowe 14-bitowy surowy
Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz
Zakres pomiaru temperatury -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Dokładność pomiaru temperatury Większa z ±2℃ / ±2%
Temperatura pracy -20 ℃ ~ + 60 ℃
Wilgotność 5% ~ 85%
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Orzecznictwo RoHS 2.0 / REACH
Zastosowania przemysłowe
Moduł termowizyjny TIMO212 ma zastosowanie w monitorowaniu bezpieczeństwa, termografii, urządzeniach przenośnych, elektronice pojazdów, inteligentnym domu i wykrywaniu żywych stworzeń.
Nasza linia produktów
  • Wysoka czułość i doskonała wydajność
  • Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni – zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja seryjna zapewniająca szybką dostawę – trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę. Jeśli jakość obrazu nie jest krytyczna, można wybrać detektory podczerwieni o niższej rozdzielczości, np. 120x90, 256x192 lub 400x300. Jeśli potrzebujesz bardzo wyraźnych obrazów do celów specjalnych, takich jak zdalny monitoring, możesz wybrać detektory podczerwieni o wysokiej rozdzielczości 1280x1024.
Jak wybrać odpowiedni pseudokolor do obrazowania termowizyjnego?
  • Szaro-biały jest bardziej odpowiedni dla celów o małych różnicach temperatur
  • Kolor czerwony i niebieski są bardziej odpowiednie w przypadku scen, w których należy znaleźć problematyczne punkty
  • Żelazna czerwień to standardowa paleta kolorów w energetyce
Uwaga: niezależnie od tego, którą paletę wybierzesz, pomiary temperatury termicznej nie ulegną zmianie.
Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
  • Standardowy obiektyw może spotkać normalne cele z odpowiedniej odległości
  • Teleobiektyw nadaje się do fotografowania stosunkowo małych obiektów, które należy oglądać z dużej odległości
  • Obiektyw szerokokątny lepiej sprawdza się przy oglądaniu większej ilości szczegółów obiektów z małych odległości
  • Obiektyw makro służy do oglądania bardzo małych obiektów z małych odległości, takich jak obwody chipowe
