Moduł termowizyjny 384x288 z pikselami 17µm i zużyciem energii 0,65W, rdzeń kamery na podczerwień

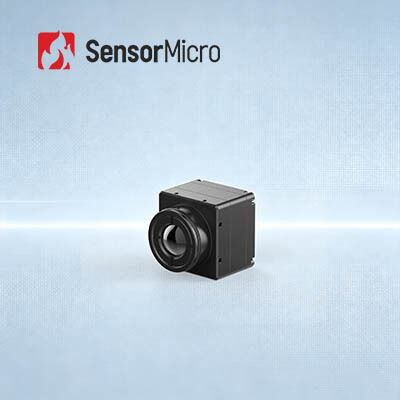

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA417RG3
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 384x288 Zużycie energii 0,65 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
NETD ≤30mK Liczba klatek na sekundę 25 Hz/30 Hz/50 Hz
Podkreślić

Moduł termiczny szybkiej integracji Moduł termiczny detektora podczerwieni 640x512

,

0.8W Infrared Detector Thermal Module

,

8 W
Zostaw wiadomość
opis produktu
Szybki moduł termiczny do integracji z detektorem podczerwieni 384x288/17µm
Przegląd produktu

Rdzeń kamery termowizyjnej COIN417RG3 do pomiaru temperatury wyposażony jest w niechłodzony detektor podczerwieni 384*288/17µm oraz zintegrowany komponent do pomiaru temperatury w czasie rzeczywistym. Obsługuje szeroki zakres temperatur z dokładnością ±3°C lub ±3%, umożliwiając precyzyjne wykrywanie nieprawidłowych zmian temperatury. Jego konstrukcja o bardzo niskim poborze mocy i kompatybilność ze standardowymi interfejsami branżowymi znacznie obniżają koszty rozwoju i integracji. Rdzeń kamery jest już głęboko zintegrowany z zastosowaniami przemysłowego monitorowania temperatury, kontroli procesów i inteligentnej produkcji, przyspieszając wdrażanie systemów termowizyjnych.

Główne cechy
  • Kompleksowe funkcje, opłacalność
    • Opracowany w oparciu o opłacalne niechłodzone detektory podczerwieni
    • Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
    • Wysoka dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy temperatur od -20°C do 150°C i od 100°C do 550°C, z możliwością dostosowania do rozszerzonych zakresów
  • Elastyczne rozszerzenie, szybka integracja
    • Dostępne są liczne opcje obiektywów optycznych, aby sprostać różnorodnym potrzebom aplikacji
    • Obsługuje wiele trybów wyjściowych, w tym USB2.0/DVP/LVDS/BT.656
    • Wyjścia danych obrazu RAW/YUV, z kontrolą przez port szeregowy
Specyfikacje produktu
Model COIN417RG3
Wskaźniki detektora podczerwieni Materiał czuły: VOx
Rozdzielczość: 384*288
Rozmiar piksela: 17µm
Odpowiedź spektralna: 8µm ~ 14µm
Typowy NETD: ≤30mK
Przetwarzanie obrazu Częstotliwość klatek cyfrowych: 25/30/50Hz
Czas uruchomienia: 6s
Wideo analogowe: PAL/NTSC
Wideo cyfrowe: RAW/YUV422
Algorytm obrazu: Korekcja nierównomierności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE)
Wyświetlanie obrazu: 10 typów (biały gorący/lawowy/czerwony żelazny/gorące żelazo/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący)
Oprogramowanie PC Oprogramowanie ICC: Sterowanie modułem i wyświetlanie wideo
Elektryczne Standardowy interfejs zewnętrzny: 50Pin: DF40C-50DP-0.4V(51), (HRS, męski)
Płyta rozszerzeń: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacyjny: TTL-232/USB2.0
Interfejs wideo cyfrowego: DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania: 4.5~5.5V
Typowe zużycie energii: 0.65W
Pomiar temperatury Temperatura pracy: -10°C~+50°C
Zakres pomiaru temperatury: -20°C~+150°C, 100°C~+550°C
Dokładność pomiaru temperatury: Większa z ±2°C / ±2%
Częściowy pomiar temperatury: Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury
SDK: Android/Windows/Linux; Analiza strumienia wideo i konwersja z szarości na temperaturę
Mechaniczne Rozmiar rdzenia gołego (mm): 25.4*25.4*16.5
Waga rdzenia gołego (g): 16.6±1
Adaptacyjność środowiskowa Temperatura pracy: -40°C~+70°C
Temperatura przechowywania: -45°C~+85°C
Wilgotność: 5%~95%, bez kondensacji
Wibracje: Losowe wibracje, 5.35grms, 3 osie
Uderzenia: Połowa fali sinusoidalnej, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków
Certyfikacja: ROHS2.0/REACH
Obiektyw optyczny Obiektyw optyczny: Stała ostrość atermiczna: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Poziom ochrony: IP67 (soczewka przednia)
Zastosowania przemysłowe

Moduł termowizyjny COIN417RG3 znajduje zastosowanie w dziedzinie termografii, monitoringu bezpieczeństwa, robotyki, inteligentnego sprzętu, ADAS, ratownictwa pożarowego itp.

Nasza linia produktów
  • Wysoka czułość i doskonała wydajność
  • Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni - zarówno niechłodzone, jak i chłodzone detektory podczerwieni w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy - Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Jakie są zalety niechłodzonych detektorów podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga urządzenia chłodzącego, może pracować w temperaturze pokojowej i ma zalety szybkiego startu, niskiego zużycia energii, małego rozmiaru, niskiej wagi, długiej żywotności, niskiego kosztu i tak dalej.
2. Jakie są kluczowe kwestie dotyczące detektora podczerwieni / modułu termicznego dla Twojej aplikacji?
• Rozdzielczość detektora
• Rozmiar piksela
• NETD
• Jakość obrazu
• Opcje obiektywów
• Zużycie energii
• Rozmiar i waga
• Interfejs mechaniczny i elektryczny
• Budżet
