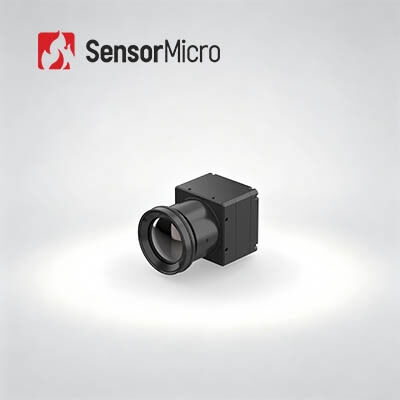

Niechłodzony rdzeń kamery termowizyjnej LWIR 640x512 12μM do termografii
Niechłodzony moduł kamery termowizyjnej LWIR 640x512/12μm z wyraźnym obrazowaniem termicznym
Moduł termiczny TWIN612 to nowy produkt opracowany przez Global Sensor Technology.Zawiera niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Z typowym NETD<40mk, moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie 0,8W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, które jest dojrzałą technologią pakowania z detektorem podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora ulegną znacznemu zmniejszeniu.Dzięki temu moduł termiczny TWIN612 może być stosowany w branżach, w których obowiązują surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
- Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
- Lekka waga: 25g
- Typowa NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii już od 0,8 W
Model | TWIN612/R |
Wydajność detektora IR | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz |
Czas uruchomienia | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | 11 cali (biały gorący/lawa/żelazny łuk/wodny/gorący żelazo/medycyna/arktyczny/tęcza1/tęcza2/czerwony gorący/czarny gorący) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4~5,5V |
Typowe zużycie energii | 0,8W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Dokładność pomiaru temperatury | Większe o ± 2 ℃ lub ± 2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Możliwość dostosowania do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ (+ 85 ℃) |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Jaka jest różnica między niechłodzonymi i chłodzonymi detektorami podczerwieni?
Obecnie na rynku dostępne są dwa rodzaje czujników termowizyjnych na podczerwień, chłodzone i niechłodzone.
Niechłodzony detektor IR działa w temperaturze otoczenia.Opiera się na przemyśle półprzewodnikowym i dlatego zwykle może być wytwarzany w dużych ilościach przy niewielkich rozmiarach i niskich kosztach.Niechłodzone detektory IR są szeroko stosowane w urządzeniach przenośnych/podręcznych/mobilnych.
Schłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w ekstremalnie niskiej temperaturze, która powinna być obsługiwana przez chłodnicę krio.Są znacznie większe, droższe i mniej niezawodne niż czujniki niechłodzone, głównie ze względu na złożone systemy chłodzenia, których wymagają.Jednak chłodzone systemy są niezwykle czułe i zwykle współpracują z optyką o długiej ogniskowej, aby osiągnąć misję dalekiego zasięgu.
