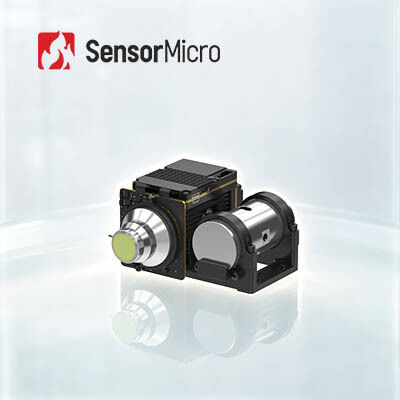

Moduł termowizyjny o rozdzielczości HD 1280x1024 z rastrem pikseli 10 µm do monitorowania dalekiego zasięgu
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN GC1210HMF |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Wysoka rozdzielczość | 1280x1024 | Rozstaw pikseli | 10μm |
|---|---|---|---|
| Liczba klatek na sekundę | 50 Hz | NETD | 20mK(F2); 25mK(F4) |
| Rozmiar | 101×101×54mm | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Podkreślić | Moduł termowizyjny 1280x1024,Chłodzony moduł termowizyjny 12 µm,Chłodzony rdzeń kamery termowizyjnej RS058F |
||
opis produktu
Moduł termowizyjny chłodzony HD 1280x1024 10μm dalekiego zasięgu
Przegląd produktu
Rdzeń kamery termowizyjnej GAVIN GC1210HMF wykorzystuje chłodzony detektor średniego pasma podczerwieni (MWIR) o wysokiej temperaturze pracy (HOT) 1280×1024/10μm. W porównaniu do tradycyjnych rozwiązań MWIR 640×512/15μm, oferuje o jedną trzecią mniejszy rastr pikseli i czterokrotnie wyższą rozdzielczość macierzy, co znacząco poprawia rozdzielczość przestrzenną i klarowność obrazu.
W połączeniu z zaawansowanymi algorytmami przetwarzania obrazu, zapewnia obrazowanie termowizyjne w wysokiej rozdzielczości, z drobnymi szczegółami i rozdzielczością megapixelową. Dzięki technologii HOT, rdzeń kamery termowizyjnej GAVIN GC1210HMF znacząco poprawia wydajność SWaP, oferując kompaktowe wymiary, lekką konstrukcję i niskie zużycie energii, co czyni go idealnym rozwiązaniem dla systemów dalekiego zasięgu na podczerwień o rygorystycznych wymaganiach przestrzennych i integracyjnych.
Główne cechy
Obrazowanie megapixelowe, doskonała jakość
- Opracowany w oparciu o chłodzony detektor podczerwieni HOT MWIR 1280×1024/10μm, zapewniający obrazowanie w wysokiej rozdzielczości i o delikatnej jakości.
- Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu, takimi jak DRC, redukcja szumów 2D/3D i wzmocnienie krawędzi EE dla wyraźniejszego obrazowania.
Technologia HOT dla optymalizacji SWaP
- Obsługuje pracę w wysokiej temperaturze 150K, z czasem chłodzenia ≤4min
- Kompaktowe wymiary do 101×101×54mm, lekka waga zaledwie 570g
Bogate interfejsy, łatwa integracja
- Obsługuje wyjścia wideo Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/światłowód
- Elastyczne wyjście danych obrazu RAW/YUV
Specyfikacje produktu
| Model | Rdzeń kamery termowizyjnej chłodzonej HOT MWIR GAVIN GC1210HMF |
|---|---|
| Wskaźniki | |
| Rozdzielczość | 1280×1024 |
| Rozmiar piksela | 10μm |
| Odpowiedź spektralna | 3.7μm±0.2μm～4.8μm±0.2μm |
| NETD detektora IR (23°C) | 20mK(F2) 25mK(F4) |
| Przetwarzanie obrazu | |
| Częstotliwość odświeżania | 50Hz |
| Zoom cyfrowy | Ciągły zoom cyfrowy od 1× do 8× |
| Orientacja obrazu | Odbicie poziome/pionowe/przekątne |
| Algorytm obrazu | DRC, redukcja szumów obrazu 2D/3D, EE |
| Charakterystyka elektryczna | |
| Wideo cyfrowe | Standard: DVP Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy |
| Synchronizacja zewnętrzna | Standard: LV-TTL Opcja: RS422/LVDS |
| Komunikacja | Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE |
| Zasilanie | 12V±1V |
| Stałe zużycie energii (23°C) | ≤8W |
| Czas chłodzenia (23°C) | ≤4min |
| Rozmiar (mm) | 101×101×54 |
| Waga (g) | ≤570 |
| Temperatura pracy | -40°C~+71°C |
| Obiektyw optyczny | Stała ogniskowa: 15mm/F2 Zoom ciągły: 15~300mm/F4 30~500mm/F4 |
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN GC1210HMF jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.
Portfolio produktów
Różnorodne formaty produktów
Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.
Bogata różnorodność produktów
Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm falowych i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.
Wybitna wydajność
Wyraźne obrazowanie, kompaktowe wymiary, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średniego (MWIR) i długiego (LWIR) pasma. Jest ona bezpośrednio związana z klarownością mierzoną przez termowizor. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur, mierzona w miliKelwinach (mK). Im niższa wartość czułości termicznej, tym wyższa czułość i tym wyraźniejszy obraz.
Co to jest detektor MCT/HgCdTe?
MCT, zwany również HgCdTe, odnosi się do tellurku rtęci i kadmu, który jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) oraz powszechnie stosowanym materiałem w fotodetektorach. Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone. Jest on bardziej czuły niż czujniki termiczne.
