Niechłodzony moduł termowizyjny LWIR o rozdzielczości 1280x1024, rozstawie pikseli 8 μm i rozdzielczości 30 mK NETD do inspekcji fotowoltaicznej

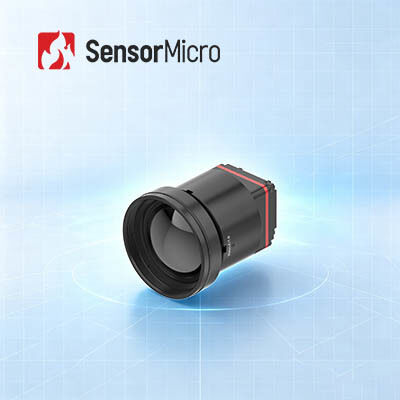

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL1208
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Zużycie energii 1 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 8μm
Typowy NETD ≤30mK Liczba klatek na sekundę 25/30 Hz
Podkreślić

Niechłodzony moduł termowizyjny LWIR

,

moduł termowizyjny UAV

,

niechłodzony rdzeń kamery termowizyjnej 640x512
Zostaw wiadomość
opis produktu
Niechłodzony moduł obrazowania termicznego LWIR 1280x1024/8μm do kontroli fotowoltaicznej
Przegląd produktu
Szukasz mocnego rdzenia kamery termicznej megapixel dla swoich urządzeń? Poznaj rdzenie kamery termicznej iTL1208.6x22.6×34.5mm moduł, który waży tylko 35.7 gramów z obiektywem 12mm. Posiadający 30mK ultra niską NETD, ten moduł kamery podczerwonej odbiera najmniejsze różnice temperatury, których nie może wykryć gołe oko.Łatwe podłączenie i integracja za pomocą MIPI CSI, z zarówno wyjściem RAW, jak i YUV oraz prostym sterowaniem portami I2C/seryjnymi.Moduł obrazowania termicznego iTL1208 jest idealnym lekkim rozwiązaniem widzenia termicznego.
Główne cechy
  • Niezwykle lekka konstrukcja
    Kompaktowy rozmiar 22,6 × 22,6 × 34,5 mm i waga 35,7 g (w tym soczewka 12 mm)
    Wśród najwyższych poziomów integracji w swojej klasie
  • Wysoka wrażliwość, precyzyjne wykrywanie
    8 μm ultra-małe rozmiary pikseli o rozdzielczości 1280×1024, zapewniające drobne szczegóły i jasne obrazy
    Typowa NETD ≤ 30mK, umożliwiająca wiarygodne wykrywanie subtelnych różnic temperatury
  • Uproszczony rozwój, szybka integracja
    Wielokrotne opcje soczewek optycznych dostępne do spełnienia różnych wymagań aplikacyjnych
    Wspiera interfejs wyjścia obrazu MIPI CSI
    Wyjście danych obrazu RAW i YUV, z sterowaniem za pomocą portu seryjnego/I2C
Specyfikacja produktu
Model ITL1208
Wskaźniki detektorów IR Materiał wrażliwy: VOx
Rozdzielczość: 1280×1024
Wielkość pikseli: 8μm
Odpowiedź widmowa: 8μm ~ 14μm
Typowa NETD: ≤ 30mK
Przetwarzanie obrazu Cyfrowa częstotliwość obrazu: 25/30Hz
Czas uruchomienia: ≤ 6 s
Digital Video: RAW/YUV
Algorytm obrazu: NUC/3DNR/DNS/DRC/EE
Wyświetlacz obrazu: 10 typów (białe gorące/lawa/żelazowe czerwone/gorące żelazo/medyczne/arktyczne/różbieżna 1/różbieżna 2/barwne/czarne gorące)
Oprogramowanie do komputerów Oprogramowanie PC: Moduł sterowania i wyświetlacz wideo
Elektryczne Standardowy interfejs zewnętrzny: 34Pin_Connector Interfejs: BP04SD-34-0065-R0
Interfejs komunikacyjny: TTL-232/I2C
Interfejs cyfrowy wideo: MIPI-CSI
Napięcie zasilania: 4,5-5,5 V
Typowe zużycie energii: 1 W
Wyroby mechaniczne Rozmiar (w tym soczewka):
Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (obiektyw zewnętrznej średnicy Φ37 mm)
Z soczewką 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (średnica zewnętrzna soczewki Φ33 mm)
Z obiektywem 12 mm: 22,6 mm×22,6 mm×34,5 mm (obiektyw zewnętrznej średnicy Φ26,6 mm)
Z soczewką 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (średnica zewnętrzna soczewki Φ27 mm)
Z soczewką 25 mm: 22,6 mm×22,6 mm×44,2 mm (średnica zewnętrzna soczewki Φ33 mm)
Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (średnica zewnętrzna obiektywu Φ43,2 mm)
Masa (włącznie z soczewką):
85.5±4.5g (z obiektywem 5 mm)
70.5±3.6g (z obiektywem 10 mm)
350,7 ± 2 g (z obiektywem 12 mm)
40.7±2,1 g (z obiektywem 17 mm)
71.0±3.6g (z obiektywem 25 mm)
110±5,5 g (z obiektywem 35 mm)
Przystosowanie do środowiska Temperatura pracy: -40°C~+70°C
Temperatura przechowywania: -45°C~+85°C
Wilgotność: 5%~95%, nie kondensująca
Wibracja: 5,35 gramów, Wibracja losowa, 3-osiowa
Wpływ: pół fala sinus, 40 g / 11 ms, kierunek uderzenia X oś, 3 razy
Certyfikacja: ROHS2.0/REACH
Soczewki optyczne Stały ostrość: 5/10/12/17/25/35mm
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL1208 może być szeroko stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.
Nasze korzyści
  • Bogata różnorodność produktów
    Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
  • Wyjątkowe osiągnięcia
    Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność - zaprojektowane do działania w wielu warunkach środowiskowych.
  • Łatwa integracja
    Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
Jakie są zalety obrazowania termicznego w podczerwieni?
  • Zobacz przez ciemność
  • Identyfikacja w kamuflażu
  • Wykrywanie dalekiego zasięgu
  • Wykrycie rozkładu ciepła
  • Pomiar temperatury bez kontaktu
  • Świadomość zawodowa
  • I tak dalej.
Co to jest wrażliwość termiczna?
Czułość termiczna, nazywana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średnich fal (MWIR) i długich fal (LWIR).Jest bezpośrednio związana z jasnością mierzoną przez aparat termograficznyJest to wartość liczbowa reprezentująca stosunek sygnału do hałasu różnicy temperatury i mierzona w mili Kelvin (mK).Im wyższa wrażliwość, tym wyraźniejszy obraz.
Jaka jest różnica między opakowaniem na poziomie płytki, opakowaniem ceramicznym i opakowaniem metalowym?
Nieochłodzone detektory podczerwone są obecnie podzielone na opakowania metalowe, ceramiczne i opakowania na poziomie płytki.;Opakowania na poziomie płytek są odpowiednie do masowej produkcji, a opakowania ceramiczne są bardziej preferowane przez specjalny rynek produktów cywilnych.
