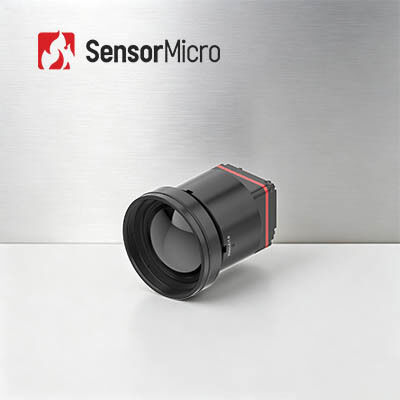

Moduł kamery termicznej o rozdzielczości 1280x1024 SWaP-C LWIR z rozdzielczością pikseli 8μm i ≤30mK NETD dla urządzeń przenośnych
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Zużycie energii | 1 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 8μm |
| Typowy NETD | ≤30mK | Liczba klatek na sekundę | 25/30 Hz |
| Podkreślić | Moduł kamery termowizyjnej SWaP-C LWIR,moduł kamery termowizyjnej drony LWIR,rdzeń kamery termowizyjnej drony 12uM |
||
opis produktu
Moduł kamery termicznej SWaP-C LWIR 1280x1024/8μm dla urządzeń przenośnych
Przegląd produktu
Moduł obrazowania termicznego iTL1208 jest rdzeniem kamery podczerwonej megapixelów niechłodzonej nowej generacji zaprojektowanym do wdrożenia systemów mobilnych o niskim SWAP,łączące zminimalizowane sprzęt z wysoką precyzją możliwości wykrywania ciepła.
Ten moduł kamery podczerwonej zapewnia najwyższą wydajność obrazowania z małym rozmiarem pikseli 8 μm, rozdzielczością 1280 × 1024 megapixelów i typowym NETD ≤30mK do ultrawrażliwego wykrywania termicznego.
Idealne do gaśni, diagnostyki przemysłowej, nadzoru na zewnątrz i przenośnych urządzeń termicznych.
Główne cechy
- Niezwykle lekka konstrukcja- Kompaktowy rozmiar 22,6 × 22,6 × 34,5 mm i waga 35,7 g (w tym soczewka 12 mm) z jednym z najwyższych poziomów integracji w swojej klasie
- Wysoka wrażliwość, precyzyjne wykrywanie- 8 μm ultra-małe rozmiary pikseli o rozdzielczości 1280×1024 zapewniające drobne szczegóły i jasne obrazy, z typowym NETD ≤ 30mK dla niezawodnego wykrywania subtelnych różnic temperatury
- Uproszczony rozwój, szybka integracja- wiele opcji obiektywów optycznych, obsługuje interfejs wyjścia obrazu MIPI CSI, wyjście danych obrazu RAW i YUV z sterowaniem za pośrednictwem portu seryjnego/I2C
Specyfikacja produktu
| Model | ITL1208 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 1280×1024 |
| Wielkość pikseli | 8 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30 Hz |
| Czas uruchomienia | ≤ 6 s |
| Digitalne wideo | RAW/YUV |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacji | TTL-232/I2C |
| Interfejs cyfrowy wideo | MIPI-CSI |
| Napięcie zasilania | 40,5-5,5 V |
| Typowe zużycie energii | 1W |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (obiektyw zewnętrznej średnicy Φ37 mm) Z soczewką 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (średnica zewnętrzna soczewki Φ33 mm) Z obiektywem 12 mm: 22,6 mm×22,6 mm×34,5 mm (obiektyw zewnętrznej średnicy Φ26,6 mm) Z soczewką 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (średnica zewnętrzna soczewki Φ27 mm) Z soczewką 25 mm: 22,6 mm×22,6 mm×44,2 mm (średnica zewnętrzna soczewki Φ33 mm) Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (średnica zewnętrzna obiektywu Φ43,2 mm) |
| Masa (włącznie z soczewką) | 85.5±4.5g (z obiektywem 5 mm) 70.5±3.6g (z obiektywem 10 mm) 350,7 ± 2 g (z obiektywem 12 mm) 40.7±2,1 g (z obiektywem 17 mm) 71.0±3.6g (z obiektywem 25 mm) 110±5,5 g (z obiektywem 35 mm) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | Stały ostrość: 5/10/12/17/25/35mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL1208 może być szeroko stosowany w gaśnieniu lasów, utrzymaniu zasilania, inspekcji fotowoltaicznej, monitorowaniu bezpieczeństwa, urządzeniach noszonych, przenośnych urządzeniach i wielu innych.
Nasz zespół
- Głęboka wiedza techniczna- wieloletnie doświadczenie w badaniach, rozwoju i zastosowaniu technologii czujników podczerwieni z silnymi możliwościami w zakresie projektowania chipów, produkcji płytek, pakowania i testowania,i integracji systemów
- Nacisk na innowacje i praktyczne wdrożenie- Zaangażowany w napędzenie przełomów technologicznych w zakresie obrazowania termicznego, ciągle posuwając granice w NETD, SWaP i temperaturze pracy
- Dywersyfikowane portfolio produktów- Kompleksowa gama elementów wykrywających podczerwień obejmująca zarówno rozwiązania chłodzone, jak i niechłodzone dla różnych gałęzi przemysłu
- Dokładna weryfikacja niezawodności- Solidny system zarządzania jakością z wieloma procedurami testowania w całej produkcji w celu zapewnienia długoterminowej stabilności i niezawodności
- Profesjonalne wsparcie techniczne- Zespół inżynierski ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów w celu przyspieszenia integracji systemu i poprawy wydajności
Częste pytania
Co to jest detektor podczerwieni / czujnik obrazowania termicznego?
Fale podczerwone nie są widoczne ludzkim okiem.Detektor podczerwieni / czujnik obrazowania cieplnego to urządzenie optyko-elektryczne, które reaguje na promieniowanie podczerwieni i energię cieplną i przekształca je w sygnały elektryczne, a następnie emituje widoczne obrazy termiczne.
Co to jest WLP?
WLP odnosi się do opakowania na poziomie płytki. Jest to proces zakończenia opakowania wysokiej próżni bezpośrednio na całej płytce MEMS, a następnie pisania i cięcia w celu stworzenia pojedynczego czujnika podczerwonego.Wraz z opakowaniem metalowym i opakowaniem ceramicznym, są to 3 główne formaty opakowań niechłodzonych detektorów podczerwieni.
Jaka jest zaleta WLP?
Detektory WLP IR są specjalnie zaprojektowane w celu spełnienia wymogów miniaturyzacji i niskiego kosztu w zakresie stosowania technologii podczerwieni na rynku elektroniki użytkowej.z możliwością produkcji masowej, oferuje obecnie różnorodne rozwiązania modułów podczerwieni WLP w celu zwiększenia liczby nowych zastosowań na rynkach wschodzących.
