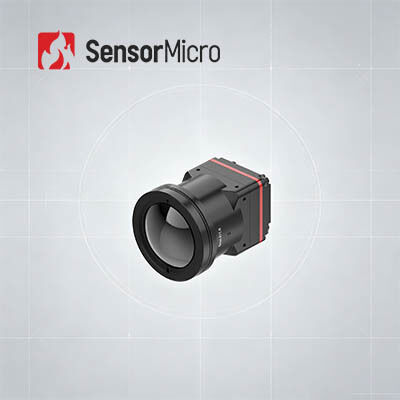

Niechłodzony moduł kamery termowizyjnej o rozdzielczości 1280x1024, rozstawie pikseli 8 μm i detektorze podczerwieni NETD ApexCore 30 mK
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Zakres widmowy | 8 ~ 14μm |
|---|---|---|---|
| Zużycie energii | 1 W | Typowy NETD | ≤30mK |
| Liczba klatek na sekundę | 25/30 Hz | Rozstaw pikseli | 8μm |
| Podkreślić | Moduł kamery termowizyjnej drona 12um,lekki moduł kamery termowizyjnej UAV,niechłodzony rdzeń kamery termowizyjnej UAV |
||
opis produktu
Moduł kamery termowizyjnej, niechłodzony 1280x1024/8μm Detektor podczerwieni ApexCore
Przegląd produktu
Poznaj iTL1208 — ultraprzenośną megapikselową kamerę na podczerwień zbudowaną dla systemów mobilnych z ograniczeniami SWaP. Przy wymiarach zaledwie 22,6 × 22,6 × 34,5 mm i 35,7 g (w zestawie obiektyw 12 mm) ten moduł o wysokiej rozdzielczości 8 μm równoważy najwyższą miniaturyzację i najwyższą czułość termiczną z NETD do 30 mK. Zapewnia ostre obrazy termowizyjne HD 1280×1024, oferuje elastyczny wybór obiektywu, standardowe wyjście MIPI CSI, transmisję danych RAW/YUV i proste sterowanie I2C/portem szeregowym. Idealny do urządzeń przenośnych, platform mobilnych, nadzoru bezpieczeństwa, inspekcji przemysłowych i misji ratowniczych. Uprość rozwój produktów na podczerwień dzięki naszemu gotowemu do zintegrowania rdzeniowi kamery termowizyjnej.
Główne cechy
- Ekstremalnie lekka konstrukcja- Kompaktowy rozmiar 22,6×22,6×34,5 mm i waga 34,5 g (łącznie z obiektywem 12 mm) przy jednym z najwyższych poziomów integracji w swojej klasie
- Wysoka czułość, precyzyjne wykrywanie- Bardzo mały rozmiar piksela 8μm i rozdzielczość 1280×1024, zapewniający drobne szczegóły i wyraźne obrazy przy typowym NETD ≤30mK dla niezawodnego wykrywania subtelnych różnic temperatur
- Uproszczony rozwój, szybka integracja- Wiele opcji soczewek optycznych, interfejs wyjściowy obrazu MIPI CSI, wyjście danych obrazu RAW i YUV ze sterowaniem przez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL1208 |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 8μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30mK |
| Cyfrowa liczba klatek na sekundę | 25/30 Hz |
| Czas uruchomienia | ≤6s |
| Wideo cyfrowe | RAW/YUV |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | Sterowanie modułem i wyświetlanie wideo |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny | TTL-232/I2C |
| Cyfrowy interfejs wideo | MIPI-CSI |
| Napięcie zasilania | 4,5-5,5 V |
| Typowe zużycie energii | 1 W |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | Stała ostrość atermiczna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być stosowany w obszarach gaszenia pożarów lasów, konserwacji energii, inspekcji fotowoltaicznej, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych i nie tylko.
Nasze usługi
- Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
- Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
- Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
Co to jest termowizja w podczerwieni?
W naturze wszystkie obiekty, których temperatura jest wyższa od zera absolutnego (-273℃), mogą emitować promienie podczerwone. Wykorzystując detektor kamery na podczerwień do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy samym celem a tłem, można uzyskać różne obrazy w podczerwieni, zwane także obrazami termowizyjnymi.
Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zasięg wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni widoczny gołym okiem.
Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej podczerwieni pracuje w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc) detektora. Ma wysoką czułość i potrafi rozróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni. Potrafi wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, wynoszącej ponad dziesięć kilometrów. Konstrukcja chłodzonego detektora jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem w porównaniu z detektorem niechłodzonym.
