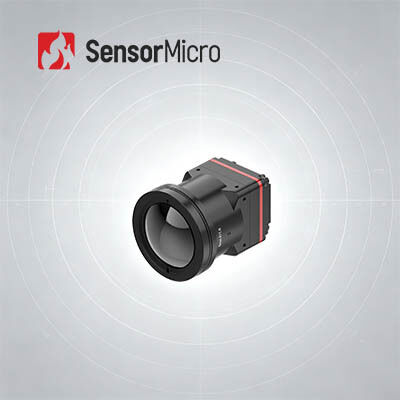

Niechłodzony moduł termowizyjny o rozdzielczości 1280x1024, rozstawie pikseli 8 μm i zakresie widmowym 8 ~ 14 μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Rozstaw pikseli | 8μm |
|---|---|---|---|
| Liczba klatek na sekundę | 25/30 Hz | Zakres widmowy | 8 ~ 14μm |
| Zużycie energii | 1 W | Typowy NETD | ≤30mK |
| Podkreślić | Radiometryczny niechłodzony moduł termowizyjny,niechłodzony moduł termowizyjny dronów,rdzeń kamery termowizyjnej 14um |
||
opis produktu
Niechłodzony moduł termowizyjny 1280x1024/8μm Zakres widmowy 8~14μm
Flagowy megapikselowy rdzeń kamery na podczerwień iTL1208, stworzony dla miniaturowych systemów detekcji fotoelektrycznej nowej generacji, zapewnia przełomową synergię wydajności SWaP. Wyposażony w wielkoformatowy układ detektora podczerwieni o grubości 8 μm, ten znakomicie obudowany moduł umożliwia obrazowanie termowizyjne o wysokiej jakości 1280 × 1024 w minimalistycznej obudowie o wymiarach 22,6 × 22,6 × 34,5 mm i ultralekkim ładunku 35,7 g. Dzięki wyjątkowo niskiej wartości znamionowej NETD 30 mK i samodzielnie opracowanym inteligentnym algorytmom optymalizacji obrazu przywraca szczegóły termiczne w pełnym spektrum z wyjątkową dokładnością nawet w złożonych środowiskach o niskim kontraście. Zoptymalizowany pod kątem przenośnych precyzyjnych terminali fotoelektrycznych i bezzałogowych platform mobilnych, iTL1208 obsługuje dostosowaną konfigurację optyczną i interakcję ze standardowymi protokołami magistrali przemysłowej, zapewniając wysokiej klasy bezpieczeństwo, inteligentną inspekcję przemysłową i systemy reagowania kryzysowego w zakresie bezpieczeństwa publicznego dzięki niezawodnym podstawowym funkcjom widzenia w podczerwieni.
Główne cechy
- Ekstremalnie lekka konstrukcja- Kompaktowy rozmiar 22,6×22,6×34,5 mm i waga 34,5 g (w tym obiektyw 12 mm); jeden z najwyższych poziomów integracji w swojej klasie
- Wysoka czułość, precyzyjne wykrywanie- Bardzo mały rozmiar piksela 8μm i rozdzielczość 1280×1024, zapewniający drobne szczegóły i wyraźne obrazy; typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
- Uproszczony rozwój, szybka integracja- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji; obsługuje interfejs wyjściowy obrazu MIPI CSI; Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL1208 |
|---|---|
| Wskaźniki detektorów podczerwieni |
Wrażliwy materiał:Vox Rezolucja:1280×1024 Rozmiar piksela:8μm Odpowiedź widmowa:8μm ~ 14μm Typowy NETD:≤30mK |
| Przetwarzanie obrazu |
Cyfrowa liczba klatek na sekundę:25/30 Hz Czas uruchomienia:≤6s Wideo cyfrowe:RAW/YUV Algorytm obrazu:NUC/3DNR/DNS/DRC/EE Wyświetlanie obrazu:10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny |
Standardowy interfejs zewnętrzny:Interfejs 34Pin_Connector: BP04SD-34-0065-R0 Interfejs komunikacyjny:TTL-232/I2C Cyfrowy interfejs wideo:MIPI-CSI Napięcie zasilania:4,5-5,5 V Typowy pobór mocy:1 W |
| Mechaniczny |
Rozmiar (łącznie z soczewką): • Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm) • Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm) • Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm) • Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm) • Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm) • Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm) Waga (łącznie z obiektywem): • 85,5±4,5 g (z obiektywem 5 mm) • 70,5±3,6 g (z obiektywem 10 mm) • 35,7±2g (z obiektywem 12mm) • 40,7±2,1 g (z obiektywem 17 mm) • 71,0±3,6 g (z obiektywem 25 mm) • 110±5,5 g (z obiektywem 35 mm) |
| Możliwość dostosowania do środowiska |
Temperatura pracy:-40 ℃ ~ + 70 ℃ Temperatura przechowywania:-45 ℃ ~ + 85 ℃ Wilgotność:5%~95%, bez kondensacji Wibracja:5,35 grama, losowe wibracje, 3-osiowe Uderzenie:Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy Orzecznictwo:ROHS2.0/REACH Soczewka optyczna:Stała ostrość atermiczna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być stosowany w gaszeniu pożarów lasów, utrzymaniu zasilania, inspekcjach fotowoltaicznych, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych itp.
Korzyści produktu
Bogata różnorodność produktów- Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
Znakomita wydajność- Wyraźny obraz, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność - zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja- Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań.
Często zadawane pytania
W jakich branżach stosuje się detektory podczerwieni z płaszczyzną ogniskową?
Detektor płaszczyzny ogniskowej podczerwieni jest podstawowym elementem systemu obrazowania termowizyjnego i jest kluczem do wykrywania, identyfikacji i analizowania informacji o obiektach w podczerwieni. Ma szeroki zakres zastosowań w ruchu drogowym, inspekcji, monitorowaniu bezpieczeństwa, meteorologii, medycynie i innych gałęziach przemysłu.
Jakie są cechy chłodzonego i niechłodzonego detektora płaszczyzny ogniskowej podczerwieni?
Detektory płaszczyzny ogniskowej podczerwieni można podzielić na chłodzony detektor płaszczyzny ogniskowej podczerwieni i niechłodzony detektor płaszczyzny ogniskowania podczerwieni. Chłodzony detektor podczerwieni działa w środowisku próżniowym o niskiej temperaturze z dużą czułością i potrafi rozróżnić bardziej subtelne różnice temperatur, natomiast niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie potrzebuje środowiska kriogenicznego i może pracować w temperaturze pokojowej.
