Moduł obrazowania termicznego dronów 640x512 12μm z termografią przemysłową

  • Drones Thermal Imaging Module 640x512 12μm With Industrial Thermography
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL612/R
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,7 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
Typowy NETD ≤40mK Liczba klatek na sekundę 30 Hz
Podkreślić

Moduł termowizyjny dronów 640x512

,

przemysłowy moduł termowizyjny 12uM

,

rdzeń kamery termowizyjnej Lwir
Zostaw wiadomość
opis produktu
Moduł obrazowania termicznego TWIN612


Moduł obrazowania termicznego 640x512 12 μm do dronów z termografią przemysłową


Opis produktu


Rdzeń kamery podczerwonej iTL612R integruje wykrywacz termiczny podczerwony z pakietem poziomu płytki (WLP) 640x512 / 12μm.Jest to niechłodzony moduł radiometrycznego obrazowania termicznego LWIR dla dronów o zakresie widmowym od 8 do 14 μm.

Moduł kamery termicznej iTL612 oferuje ostre i ostre przedstawienie obrazu, kompaktowy rozmiar i niską cenę.Niechłodzony moduł cieplny iTL612R zapewnia niezawodne rozwiązanie dla integracji systemu podczerwonego z ograniczoną powierzchniąJego kompaktowa struktura osiągnęła najwyższy poziom tej samej specyfikacji modułu.Ma również opcjonalną funkcję termograficzną z zakresem pomiarów od -20 °C ~ 550 °C do pomiaru temperatury przemysłowej.

Moduł cieplny iTL612 został specjalnie opracowany dla obszarów konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej,Śledztwo policyjne, Pomoc i ratunek, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp.


Główne cechy


Kompaktny i lekki projekt
• Rozmiar: 21 mm × 22,3 mm × 27,3 mm (z soczewką 9,1 mm)
• Waga: 20,8 g±1,5 g (z soczewką 9,1 mm)
• Niskie zużycie energii nawet 0,7 W

Jasne obrazy i dokładna radiometria
• Nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Wspieranie pomiarów temperatury regionalnej, punktowej i izotermicznej

Różne interfejsy do łatwej integracji
• interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portami seryjnymi


Specyfikacja produktu


Model ITL612/R
Wydajność detektora IR
Materiał wrażliwy Tlenek wanadu
Rozstrzygnięcie 640×512
Wielkość pikseli 12 μm
Zakres widmowy 8~14 μm
Typowy NETD ≤ 40mk
Przetwarzanie obrazu
Prędkość obrazu 30 Hz
Czas uruchomienia 5s
Digitalne wideo RAW/YUV/BT656
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
De-hałas (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu Czarny Gorący/Biały Gorący/Pseudo Kolor
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Specyfikacje elektryczne
Standardowy interfejs zewnętrzny 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzalne USB Typ C
Interfejs komunikacji RS232-TTL/USB2.0
Interfejs cyfrowy wideo CMOS8/USB2.0
Napięcie zasilania 3.3V±0,1V VDC
Typowe zużycie energii 0.7W
Pomiar temperatury
Zakres temperatury pracy -10°C~+50°C
Zakres pomiaru temperatury -20°C~+150°C, 0°C~550°C; Wsparcie dostosowania i rozszerzania
Dokładność pomiaru temperatury Większa niż ±3°C lub ±3% (@23°C±3°C)
Regionalne pomiary temperatury Maksymalna, minimalna i średnia wartość regionalnej temperatury wyjściowej
SDK Wspieranie systemu Windows/Linux/ARM; osiągnięcie analizy strumienia wideo i konwersji z szarości na temperaturę
Cechy fizyczne
Rozmiar (mm) 21×22.3×27.3 (z obiektywem 9,1 mm)
Waga 200,8g±1,5g (z obiektywem 9,1 mm)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 50,35 gramów, 3 osi
Szok. Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek
Świadectwa RoHS2.0/REACH
Optyka
Opcjonalna soczewka Stałe skupienie Athermal: 9,1 mm


Zastosowania przemysłowe


Moduł obrazowania termicznego iTL612/R może być zintegrowany z ładunkami użytecznymi dronów i urządzeń noszonych, dzięki czemu jest szeroko stosowany w dziedzinieWsparcie techniczne, badania fotowoltaiczne, ochrona środowiska, badania naukowe, zdjęcia lotnicze, badania policyjne, ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..

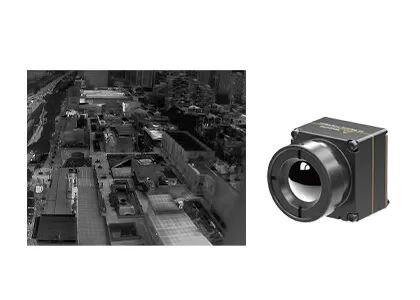

Moduł obrazowania termicznego dronów 640x512 12μm z termografią przemysłową 0


Dostosowana obsługa


Dostosowanie produktu: dostosowanie konfiguracji i dostosowanie algorytmów do spełniania wymagań specyficznych dla branży

Wsparcie techniczne i szkolenia na miejscu: zapewnienie podstawowym klientom praktycznej konfiguracji systemu i szkolenia operacyjnego

Wspólne innowacje dla nowych produktów i rynków: Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni


Często zadawane pytanie


1Co to jest termografia podczerwona?

Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej opartej na wykrywaniu temperatury powierzchni obiektu.Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.


2Do czego może służyć termografia podczerwona?

Infraczerwone obrazy termiczne mogą być wykorzystywane do przeprowadzania inspekcji domów, określania wad strukturalnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt i wiele innych.


3Jakie są zalety termografii podczerwonej?

W przypadku badań nieniszczących testowanie jest proste i szybkie bez uszkodzeń, co prowadzi do oszczędności kosztów, zwiększenia wydajności pracy, zmniejszenia obniżenia wartości siły roboczej i sprzętu.

W przypadku termografii medycznej jest bardzo skuteczna w wykrywaniu ukrytych problemów w ludzkim ciele, w 100% bezpieczna bez promieniowania i bólu, co jest idealnym narzędziem do wczesnego badania zdrowia.
