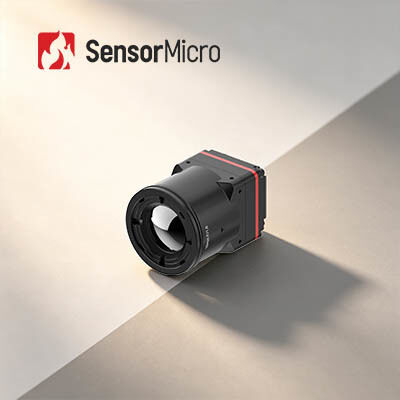

Moduł termowizyjny o rozdzielczości HD 1280 x 1024 z rozmiarem piksela 8 μm i czułością termiczną 30 mK do precyzyjnego wykrywania

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL1208
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Typowy NETD ≤30mK Zużycie energii 1 W
Zakres widmowy 8 ~ 14μm Liczba klatek na sekundę 25/30 Hz
Rozstaw pikseli 12μm Rezolucja 1280x1024
Podkreślić

Moduł termowizyjny dronów 640x512

,

przemysłowy moduł termowizyjny 12uM

,

rdzeń kamery termowizyjnej Lwir
Zostaw wiadomość
opis produktu
Moduł termowizyjny HD 1280x1024/8μm do gaszenia pożarów lasów
Przegląd produktu
iTL1208 to wysoce zintegrowany rdzeń kamery na podczerwień o rozdzielczości 8 μm, specjalnie zaprojektowany do zastosowań mobilnych wrażliwych na SWaP. Dzięki kompaktowym wymiarom 22,6 × 22,6 × 34,5 mm i wadze zaledwie 35,7 g z obiektywem 12 mm zapewnia obraz termowizyjny HD 1280 × 1024 i wysoką czułość termiczną 30 mK. Wyposażony w interfejs MIPI CSI, podwójne wyjście RAW/YUV i sterowanie szeregowe/I2C, ten moduł o łatwej integracji jest idealny do przenośnych urządzeń do obrazowania termowizyjnego, bezpieczeństwa, przemysłu, straży pożarnej i ratownictwa.
Główne cechy
Ekstremalnie lekka konstrukcja
  • Kompaktowy rozmiar 22,6 × 22,6 × 34,5 mm i waga 34,5 g (w tym obiektyw 12 mm)
  • Jeden z najwyższych poziomów integracji w swojej klasie
Wysoka czułość, precyzyjne wykrywanie
  • Bardzo mały rozmiar piksela 8 μm i rozdzielczość 1280 × 1024 zapewniają drobne szczegóły i wyraźne obrazy
  • Typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
Uproszczony rozwój, szybka integracja
  • Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji
  • Obsługuje interfejs wyjściowy obrazu MIPI CSI
  • Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
Model iTL1208
Wskaźniki detektorów podczerwieni
Wrażliwy materiał Vox
Rezolucja 1280×1024
Rozmiar piksela 8μm
Odpowiedź widmowa 8μm ~ 14μm
Typowy NETD ≤30mK
Przetwarzanie obrazu
Cyfrowa liczba klatek na sekundę 25/30 Hz
Czas uruchomienia ≤6s
Wideo cyfrowe RAW/YUV
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Oprogramowanie komputerowe
Oprogramowanie komputerowe Sterowanie modułem i wyświetlanie wideo
Elektryczny
Standardowy interfejs zewnętrzny Interfejs 34Pin_Connector: BP04SD-34-0065-R0
Interfejs komunikacyjny TTL-232/I2C
Cyfrowy interfejs wideo MIPI-CSI
Napięcie zasilania 4,5-5,5 V
Typowe zużycie energii 1 W
Mechaniczny
Rozmiar (łącznie z obiektywem) Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm)
Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm)
Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm)
Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm)
Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm)
Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm)
Waga (łącznie z obiektywem) 85,5±4,5 g (z obiektywem 5 mm)
70,5±3,6 g (z obiektywem 10 mm)
35,7 ± 2 g (z obiektywem 12 mm)
40,7 ± 2,1 g (z obiektywem 17 mm)
71,0±3,6 g (z obiektywem 25 mm)
110±5,5 g (z obiektywem 35 mm)
Możliwość dostosowania do środowiska
Temperatura pracy -40 ℃ ~ + 70 ℃
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Wilgotność 5%~95%, bez kondensacji
Wibracja 5,35 grama, losowe wibracje, 3-osiowe
Uderzenie Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy
Orzecznictwo ROHS2.0/REACH
Soczewka optyczna Stała ostrość atermiczna: 5/10/12/17/25/35 mm
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być stosowany w obszarach gaszenia pożarów lasów, konserwacji energii, inspekcji fotowoltaicznej, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych i nie tylko.
Usługi niestandardowe
  • Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
  • Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
Co to jest termografia w podczerwieni?
Termografia to nowa i skuteczna, nieinwazyjna metoda diagnostyczna oparta na detekcji temperatury powierzchni obiektu. Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
Do czego można wykorzystać termografię w podczerwieni?
Obrazowanie termowizyjne w podczerwieni można wykorzystać do przeprowadzania inspekcji domów, określania defektów strukturalnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt i wielu innych.
Jakie są zalety termografii w podczerwieni?
Do badań nieniszczących:
  • Łatwe do przetestowania i szybkie reagowanie bez uszkodzeń
  • Oszczędza koszty, zwiększa wydajność pracy, zmniejsza amortyzację siły roboczej i sprzętu
W przypadku termografii medycznej:
  • Bardzo skuteczny w znajdowaniu ukrytych problemów w ludzkim ciele
  • 100% bezpieczeństwa, bez promieniowania i bólu
  • Idealne narzędzie do wczesnych badań przesiewowych
