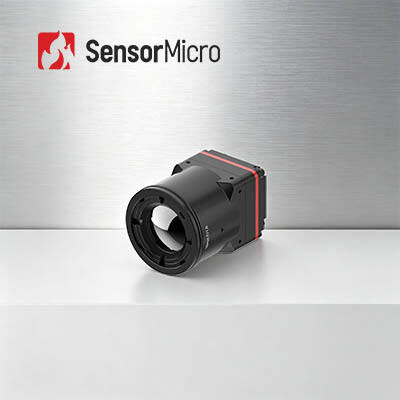

Moduł kamery na podczerwień LWIR o rozdzielczości Ultra Clear 1280x1024 z odstępem pikseli 8 μm i ≤30 mK NETD
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rozstaw pikseli | 8μm | Rezolucja | 1280x1024 |
|---|---|---|---|
| Zużycie energii | 1 W | Zakres widmowy | 8 ~ 14μm |
| Typowy NETD | ≤30mK | Liczba klatek na sekundę | 25/30 Hz |
| Podkreślić | Moduł kamery na podczerwień LWIR 640x512,moduł kamery na podczerwień Sharp z obrazowaniem termicznym,rdzeń kamery termowizyjnej 12uM |
||
opis produktu
Ultra przejrzysty moduł kamery termowizyjnej LWIR na podczerwień 1280x1024/8μm
Przegląd produktu
Rdzeń megapikselowej kamery na podczerwień iTL1208 na nowo definiuje optymalizację SWaP dla nowoczesnego sprzętu termowizyjnego. Pierwszorzędna przenośność: tylko 35,7 grama (w zestawie obiektyw 12 mm) i niewielkie wymiary 22,6 × 22,6 × 34,5 mm, co plasuje się na najwyższym poziomie pod względem poziomu integracji wśród równorzędnych megapikselowych modułów podczerwieni. Wiodąca wydajność wykrywania: standardowy w branży ultramały rozmiar piksela 8 μm, pełna rozdzielczość 1280 × 1024 megapikseli i bardzo niska wartość NETD ≤30 mK wykrywa drobne różnice temperatur, które są niewidoczne dla zwykłych kamer termowizyjnych. Łatwe wdrażanie: kompatybilność z różnymi obiektywami, uniwersalne wyjście MIPI, dwa tryby danych RAW/YUV i dwukanałowe protokoły sterowania. Zmodernizuj swoje urządzenia termiczne za pomocą iTL1208, aby uzyskać doskonałą wydajność w zastosowaniach dozorowych, testach przemysłowych i sytuacjach awaryjnych.
Główne cechy
- Ekstremalnie lekka konstrukcja
- Kompaktowy rozmiar 22,6 × 22,6 × 34,5 mm i waga 34,5 g (łącznie z obiektywem 12 mm)
- Jeden z najwyższych poziomów integracji w swojej klasie
- Wysoka czułość, precyzyjne wykrywanie
- Bardzo mały rozmiar piksela 8 μm i rozdzielczość 1280 × 1024 zapewniają drobne szczegóły i wyraźne obrazy
- Typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
- Uproszczony rozwój, szybka integracja
- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji
- Obsługuje interfejs wyjściowy obrazu MIPI CSI
- Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL1208 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 8μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30mK |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30 Hz |
| Czas uruchomienia | ≤6s |
| Wideo cyfrowe | RAW/YUV |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie komputerowe | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny | TTL-232/I2C |
| Cyfrowy interfejs wideo | MIPI-CSI |
| Napięcie zasilania | 4,5-5,5 V |
| Typowe zużycie energii | 1 W |
| Mechaniczny | |
| Rozmiar (łącznie z obiektywem) | Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm) Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm) Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm) Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm) Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm) Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm) |
| Waga (łącznie z obiektywem) | 85,5±4,5 g (z obiektywem 5 mm) 70,5±3,6 g (z obiektywem 10 mm) 35,7 ± 2 g (z obiektywem 12 mm) 40,7 ± 2,1 g (z obiektywem 17 mm) 71,0±3,6 g (z obiektywem 25 mm) 110±5,5 g (z obiektywem 35 mm) |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | Stała ostrość atermiczna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być stosowany w gaszeniu pożarów lasów, utrzymaniu zasilania, inspekcjach fotowoltaicznych, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych itp.
Standardowa usługa
- Pełna dokumentacja:Instrukcje produktów, przewodniki konfiguracji i odniesienia do wyboru. Zacznij bez zgadywania.
- Pomoc w rozwoju i testowaniu:Łatwe zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów.
- Zaawansowany zestaw narzędzi dla programistów:Zestawy SDK, interfejsy API, algorytmy i narzędzia do debugowania umożliwiające głęboką integrację.
- Zdalna pomoc techniczna:Wsparcie 24 godziny na dobę, 7 dni w tygodniu — szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
- Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
1. Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę. Jeśli jakość obrazu nie jest wysoka, można wybrać detektor podczerwieni o niskiej rozdzielczości, np. 120x90, 256x192, 384x288. Jeśli potrzebujesz bardzo wyraźnego obrazu do specjalnych celów, np. zdalnego monitoringu, możesz wybrać detektor podczerwieni o wysokiej rozdzielczości 1280x1024.
2. Jak dobrać odpowiedni pseudokolor do obrazowania termowizyjnego?
- Szaro-biały jest bardziej odpowiedni dla celu z małą różnicą temperatur
- Kolor czerwony i niebieski są bardziej odpowiednie w przypadku sceny, w której należy znaleźć problematyczne punkty.
- Żelazna czerwień to standardowa paleta kolorów w energetyce.
Uwaga: niezależnie od tego, którą paletę wybierzesz, temperatura termiczna nie ulegnie żadnej zmianie.
3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
- Standardowy obiektyw może spotkać normalne cele z odpowiedniej odległości
- Teleobiektyw nadaje się do fotografowania stosunkowo małych celów, które należy oglądać z dużej odległości
- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny.
- Obiektyw makro służy do obserwacji bardzo małych obiektów z bliskiej odległości, np. obwodu chipowego.
