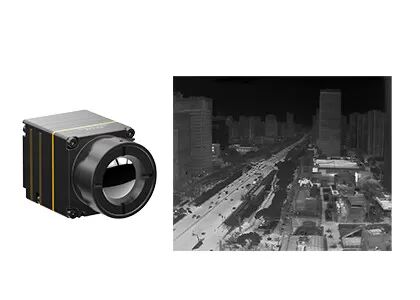

Drony Niechłodzony moduł termiczny LWIR z mikrobolometrem 640x512 12μM VOx

  • Drones Uncooled LWIR Thermal Module With 640x512 12μM VOx Microbolometer
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL612/R
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 Pobór energii 0,7W
Zakres spektralny 8 ~ 14 μm Skok pikseli 12μm
Typowa NETD ≤40mK Częstotliwość wyświetlania klatek 30Hz
High Light

Drony Niechłodzony moduł termiczny LWIR

,

moduł termiczny LWIR mikrobolometru VOx

,

rdzeń kamery termowizyjnej LWIR 12uM
Zostaw wiadomość
opis produktu
Moduł termowizyjny TWIN612



Niechłodzony moduł termiczny LWIR dla dronów z mikrobolometrem 640x512 12μm VOx



Opis produktu


Rdzeń kamery na podczerwień iTL612R integruje detektor podczerwieni 640x512/12μm (WLP).Jest to niechłodzony radiometryczny moduł termowizyjny LWIR dla dronów o zakresie spektralnym od 8 do 14μm.

Moduł kamery termowizyjnej iTL612 zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Zorientowany na w pełni zoptymalizowany SWaP, niechłodzony moduł termiczny iTL612R zapewnia niezawodne rozwiązanie do integracji systemu podczerwieni z ograniczoną przestrzenią.Jego kompaktowa konstrukcja osiągnęła najwyższy poziom tego samego modułu specyfikacji.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.

Moduł termiczny iTL612 został specjalnie opracowany z myślą o konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochronie środowiska, badaniach naukowych, fotografii lotniczej, dochodzeniu policyjnym, pomocy i ratownictwie, zapobieganiu pożarom lasów, bezpieczeństwu miejskiemu itp.


Główne cechy


Kompaktowa i lekka konstrukcja
• Rozmiar: 21mm×22,3mm×27,3mm (z obiektywem 9,1mm)
• Waga: 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W

Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Obsługa pomiaru temperatury regionalnej, punktowej i izotermicznej

Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym


Specyfikacja produktu



Model iTL612/R
Wydajność detektora IR
Wrażliwy materiał Tlenek wanadu
Rezolucja 640×512
Rozmiar piksela 12μm
Zakres widmowy 8 ~ 14 μm
Typowa NETD ≤40mk
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek 30Hz
Czas uruchomienia 5s
Wideo cyfrowe RAW/YUV/BT656
Algorytm obrazu Korekcja niejednorodności (NUC)
Redukcja szumów 3D (3DNR)
Odszumianie (DNS)
Kompresja zakresu dynamicznego (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlanie obrazu Czarny gorący/biały gorący/pseudokolor
Oprogramowanie komputerowe
Oprogramowanie ICC Sterowanie modułami i wyświetlanie wideo
Parametry elektryczne
Standardowy interfejs zewnętrzny 30Pin_HRS: DF40C-30DP-0,4V(51), (HRS, mężczyzna)
Karta rozszerzeń USB Typ-C
Interfejs komunikacyjny RS232-TTL/USB2.0
Cyfrowy interfejs wideo CMOS8/USB2.0
Napięcie zasilania 3,3 V ± 0,1 V VDC
Typowe zużycie energii 0,7W
Pomiar temperatury
Zakres temperatury pracy -10°C~+50°C
Zakres pomiaru temperatury -20°C~+150°C, 0°C~550°C;Wsparcie dostosowywania i rozbudowy
Dokładność pomiaru temperatury Większa o ± 3°C lub ± 3% (@23 ℃ ± 3 ℃)
Regionalny pomiar temperatury Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej
SDK Wsparcie Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę
Charakterystyka fizyczna
Rozmiar (mm) 21×22,3×27,3 (z obiektywem 9,1 mm)
Waga 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
Adaptacja do środowiska
temperatura robocza -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
Wilgotność 5% ~ 95%, bez kondensacji
Wibracja 5.35grms, 3 osie
Zaszokować Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku
Certyfikaty ROHS2.0/REACH
Optyka
Opcjonalny obiektyw Atermiczna stała ostrość: 9,1 mm



Zastosowania przemysłowe


Moduł termowizyjny iTL612/R można zintegrować z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenie policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..

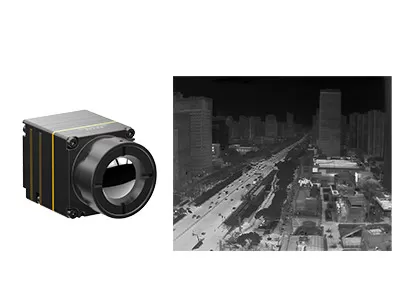

Drony Niechłodzony moduł termiczny LWIR z mikrobolometrem 640x512 12μM VOx 0


Wystawy GST


Drony Niechłodzony moduł termiczny LWIR z mikrobolometrem 640x512 12μM VOx 1


Często zadawane pytania



1. W jakich branżach można stosować detektory podczerwieni / rdzenie kamer termowizyjnych?



Detektory podczerwieni / rdzenie kamer termowizyjnych GST znajdują szerokie zastosowanie w wielu branżach takich jak:

- Termografia: konserwacja zasilania, widzenie maszynowe, budynki HVAC, petrochemia metalurgiczna, konserwacja predykcyjna, zapobieganie epidemiom

- Bezpieczeństwo i monitorowanie: bezpieczne miasto, monitorowanie infrastruktury, ochrona granic, żegluga morska, bezpieczeństwo w górnictwie

- Gaszenie i ratownictwo: zapobieganie pożarom lasów, zapobieganie pożarom, poszukiwanie i ratownictwo

- Ładunek UAV: ​​inspekcja sprzętu, egzekwowanie i ratownictwo, aplikacja przeciwpożarowa, obserwacja zwierząt

- Wizja osobista: wypoczynek na świeżym powietrzu, obserwacja zwierząt, patrol egzekucyjny

- ADAS: autonomiczna jazda, zaawansowany system asystujący kierowcy, pojazdy specjalne

- AIoT: inteligentny dom, inteligentny sprzęt, inteligentna opieka, roboty

- Inne: ulepszony system wizyjny lotu, wykrywanie gazu, rolnictwo i pastwiska, badania naukowe.
