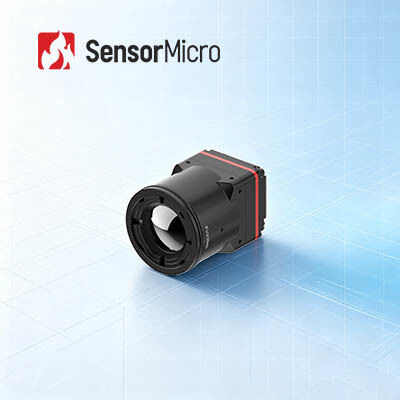

Niechłodzony moduł termiczny LWIR z rozdzielczością 1280x1024 i mikrobolometrem VOx o rozdzielczości pikseli 8μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Zużycie energii | 1 W | Zakres widmowy | 8 ~ 14μm |
|---|---|---|---|
| Rozstaw pikseli | 8μm | Typowy NETD | ≤30mK |
| Rezolucja | 1280x1024 | Liczba klatek na sekundę | 25/30 Hz |
| Podkreślić | Drony Niechłodzony moduł termiczny LWIR,moduł termiczny LWIR mikrobolometru VOx,rdzeń kamery termowizyjnej LWIR 12uM |
||
opis produktu
Niechłodzony moduł termiczny LWIR z mikrobolometrem VOx 1280x1024/8μm
Przegląd produktu
Zaprojektowany, aby skrócić cykl badawczo-rozwojowy i trudności w integracji, iTL1208 to megapikselowa kamera na podczerwień typu plug-and-play, zoptymalizowana pod kątem szybkiego rozwoju wbudowanych. Ten ultraminiaturowy moduł (22,6 × 22,6 × 34,5 mm, 35,7 g z obiektywem 12 mm) wykorzystuje detektor podczerwieni o wysokiej rozdzielczości 8 μm 1280 × 1024 i utrzymuje niską wartość NETD na poziomie 30 mK, zapewniając stabilną, wysoką jakość wydruku.
Upraszczamy cały proces integracji: dostępnych jest wiele opcji wymiennych soczewek optycznych, aby dopasować się do różnych wymagań dotyczących kąta widzenia pola; główny interfejs MIPI CSI gwarantuje szybką transmisję wideo; zarówno oryginalne dane termiczne w formacie RAW, jak i dane wyjściowe zakodowane w formacie YUV obsługują rozwój algorytmu wtórnego. Użytkownicy mogą wygodnie konfigurować wszystkie parametry kamery poprzez standardowy port szeregowy lub sterowanie magistralą I2C. Najlepszy ekonomiczny rdzeń termiczny dla zespołów inżynierskich opracowujących przenośne i mobilne produkty końcowe do obrazowania termowizyjnego.
Główne cechy
Ekstremalnie lekka konstrukcja
- Kompaktowy rozmiar 22,6 × 22,6 × 34,5 mm i waga 34,5 g (łącznie z obiektywem 12 mm)
- Jeden z najwyższych poziomów integracji w swojej klasie
Wysoka czułość, precyzyjne wykrywanie
- Bardzo mały rozmiar piksela 8 μm i rozdzielczość 1280 × 1024 zapewniają drobne szczegóły i wyraźne obrazy
- Typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
Uproszczony rozwój, szybka integracja
- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji
- Obsługuje interfejs wyjściowy obrazu MIPI CSI
- Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL1208 |
|---|---|
| Wskaźniki detektorów podczerwieni | Wrażliwy materiał: VOx |
| Rozdzielczość: 1280×1024 | |
| Rozmiar piksela: 8μm | |
| Odpowiedź widmowa: 8 μm ~ 14 μm | |
| Typowy NETD: ≤30mK | |
| Przetwarzanie obrazu | Cyfrowa liczba klatek na sekundę: 25/30 Hz |
| Czas uruchomienia: ≤6 s | |
| Wideo cyfrowe: RAW/YUV | |
| Algorytm obrazu: NUC/3DNR/DNS/DRC/EE | |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | Oprogramowanie komputerowe: sterowanie modułem i wyświetlanie wideo |
| Elektryczny | Standardowy interfejs zewnętrzny: 34Pin_Connector Interfejs: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny: TTL-232/I2C | |
| Cyfrowy interfejs wideo: MIPI-CSI | |
| Napięcie zasilania: 4,5-5,5 V | |
| Typowe zużycie energii | 1 W |
| Mechaniczne — Rozmiar (łącznie z soczewką) | Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm) |
| Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm) | |
| Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm) | |
| Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm) | |
| Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm) | |
| Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm) | |
| Mechaniczne — waga (łącznie z obiektywem) | 85,5±4,5 g (z obiektywem 5 mm) |
| 70,5±3,6 g (z obiektywem 10 mm) | |
| 35,7 ± 2 g (z obiektywem 12 mm) | |
| 40,7 ± 2,1 g (z obiektywem 17 mm) | |
| 71,0±3,6 g (z obiektywem 25 mm) | |
| 110±5,5 g (z obiektywem 35 mm) | |
| Możliwość dostosowania do środowiska | Temperatura pracy: -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania: -45 ℃ ~ + 85 ℃ | |
| Wilgotność: 5% ~ 95%, bez kondensacji | |
| Wibracje: 5,35 grama, losowe wibracje, 3-osiowe | |
| Uderzenie: połowa fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia w osi X, 3 razy | |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | Stała ostrość atermiczna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być stosowany w gaszeniu pożarów lasów, utrzymaniu zasilania, inspekcjach fotowoltaicznych, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych itp.
Standardowa usługa
- Pełna dokumentacja:Instrukcje produktów, przewodniki konfiguracji i odniesienia do wyboru. Zacznij bez zgadywania.
- Pomoc w rozwoju i testowaniu:Łatwe zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów.
- Zaawansowany zestaw narzędzi dla programistów:Zestawy SDK, interfejsy API, algorytmy i narzędzia do debugowania umożliwiające głęboką integrację.
- Zdalna pomoc techniczna:Wsparcie 24 godziny na dobę, 7 dni w tygodniu — szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
- Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
W jakich branżach można zastosować detektory podczerwieni/rdzenie kamer termowizyjnych?
Detektory podczerwieni / rdzenie kamer termowizyjnych SensorMicro znajdują szerokie zastosowanie w wielu gałęziach przemysłu takich jak:
- Termografia: konserwacja zasilania, wizja maszynowa, budownictwo HVAC, metalurgiczna petrochemia, konserwacja predykcyjna, zapobieganie epidemiom
- Bezpieczeństwo i monitoring: Bezpieczne miasto, Monitoring infrastruktury, Bezpieczeństwo granic, Żegluga morska, Bezpieczeństwo górnicze
- Gaszenie pożarów i ratownictwo: zapobieganie pożarom lasów, zapobieganie pożarom, poszukiwanie i ratownictwo
- Wizja osobista: wypoczynek na świeżym powietrzu, obserwacja zwierząt, patrol egzekucyjny
- ADAS: jazda autonomiczna, zaawansowany system asystenta kierowcy, pojazdy specjalne
- AIoT: inteligentny dom, inteligentny sprzęt, inteligentna opieka, roboty
- Inne: ulepszony system wizyjny, wykrywanie gazów, rolnictwo i pastwisko, badania naukowe
