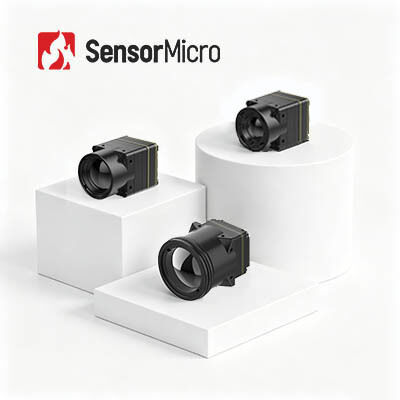

Mały, niechłodzony moduł kamery termowizyjnej o rozdzielczości 640x512, rozstawie pikseli 8 μm i czułości NETD ≤30 mK
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL608 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,4 W |
|---|---|---|---|
| Liczba klatek na sekundę | 30/50 Hz | Zakres widmowy | 8 ~ 14μm |
| Typowy NETD | ≤30mK | Rozstaw pikseli | 8μm |
| Podkreślić | Typowy niechłodzony moduł kamery termowizyjnej,moduł niechłodzonej kamery termowizyjnej dronów,kamera termowizyjna dronów 640x512 |
||
opis produktu
Mały, niechłodzony moduł kamery termowizyjnej 640x512/8μm NETD 30mk
Przegląd produktu
Mały rozmiar, potężna wydajność — poznaj rdzeń miniaturowej kamery termowizyjnej iTL608! Ten mieszczący się w kciuku moduł termowizyjny waży zaledwie 6,7 grama i charakteryzuje się wyjątkowo kompaktowymi wymiarami oraz doskonałą integracją umożliwiającą osadzanie urządzeń przenośnych. Wyposażony w profesjonalny detektor VOx, wyraźną rozdzielczość 640×512 i bardzo wysoką czułość ≤30mK, wykrywa subtelne różnice temperatur niewidoczne gołym okiem. Ciesz się szybkim uruchamianiem w ciągu 6 s, płynną szybkością podwójnej liczby klatek na sekundę oraz inteligentnym ulepszaniem obrazu NUC i 3DNR, aby uzyskać nieskazitelną wizualizację termowizyjną. Zbudowany z myślą o ciągłej pracy w temperaturach od -40°C do +70°C, obsługuje wszechstronne opcje interfejsów i elastyczny rozwój, idealnie dopasowane ręczne kamery termowizyjne, monitorowanie bezpieczeństwa i całodzienne zastosowania noktowizyjne.
Główne cechy
Ekstremalnie lekka konstrukcja
- Kompaktowy rozmiar 13 × 13 × 18,3 mm i waga 6,7 ±1,5 g (w tym obiektyw 6 mm)
- Jeden z najwyższych poziomów integracji w swojej klasie
Wysoka czułość, precyzyjne wykrywanie
- Bardzo mały piksel o wielkości 8 μm i rozdzielczości 640 × 512 zapewnia doskonałe szczegóły i wyraźne obrazy
- Typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
Uproszczony rozwój, szybka integracja
- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji
- Obsługuje wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656
- Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL608 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 640×512 |
| Rozmiar piksela | 8μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30mK |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30/50 Hz |
| Czas uruchomienia | ≤6s |
| Wideo cyfrowe | RAW/YUV/TMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny | TTL-232/USB2.0/I2C |
| Cyfrowy interfejs wideo | MIPI/USB2.0/BT.656 |
| Napięcie zasilania | 4-5,5 V |
| Typowe zużycie energii | 0,4 W |
| Mechaniczny | |
| Rozmiar (łącznie z obiektywem) | Z obiektywem 6 mm: 13 × 13 × 18,3 mm (zewnętrzna średnica obiektywu Φ12,3 mm) Z obiektywem 8,7 mm: 13 × 13 × 19,8 mm (zewnętrzna średnica obiektywu Φ15,6 mm) Z obiektywem 16,7 mm: 13 × 13 × 27,9 mm (zewnętrzna średnica obiektywu Φ22,2 mm) Z obiektywem 30 mm: 13 × 13 × 39 mm (zewnętrzna średnica obiektywu Φ36 mm) |
| Waga (łącznie z obiektywem) | 6,7 ± 1,5 g (obiektyw 6 mm) 7,5 ± 1,5 g (obiektyw 8,7 mm) 17±1,5 g (obiektyw 16,7 mm) 42,7 ± 1,5 g (obiektyw 30 mm) |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | Stała ostrość atermiczna: 6/8,7/16,7/30 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL608 może być stosowany w gaszeniu pożarów lasów, utrzymaniu zasilania, inspekcjach fotowoltaicznych, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych itp.
Kompleksowe rozwiązania w zakresie obrazowania termowizyjnego
- Wysoka czułość i doskonała wydajność
- Wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni
- Zarówno niechłodzone, jak i chłodzone detektory podczerwieni w różnych formatach i rozmiarach pikseli
- Produkcja seryjna zapewniająca szybką dostawę
- Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Czy można zablokować obrazowanie termowizyjne?
W większości przypadków nie można. Ale promienie podczerwone nie mogą przenikać przez ściany, a szkło może blokować promieniowanie podczerwone. Jeśli więc nie chcesz zostać wykryty, możesz ukryć się za szkłem lub ścianami, aby zablokować obraz termowizyjny.
2. Pseudokolor - Lawa
W pseudo kolorze Lava kolor biały oznacza wysoką temperaturę, a ciemnoczerwony oznacza niską temperaturę. Cała jego paleta opiera się na ciepłych barwach. W przypadku celów o bardzo wysokiej temperaturze jest ona bardziej zgodna z widzeniem przez człowieka.
3. Co to jest zasięg DRI?
Jest to sposób pomiaru odległości, z jakiej detektor podczerwieni może wytworzyć obraz konkretnego celu i można go podzielić na zasięg detekcji, zasięg rozpoznawania i zasięg identyfikacji.
D (Detekcja): zdolność do odróżnienia obiektu od tła
R (Rozpoznanie): możliwość klasyfikacji klasy obiektu (zwierzę, człowiek, pojazd, łódź…)
I (Identyfikacja): umiejętność szczegółowego opisu obiektu (mężczyzna w kapeluszu, jeleń, jeep…)
Według kryteriów Johnsona, gdy prawdopodobieństwo zobaczenia szczegółów celu w odległości DRI wynosi 50%, minimalna para linii liczbowych celu wynosi 1:3:6 (lub 1:4:8), a odpowiadająca minimalna liczba pikseli to 2:6:12 (lub 2:8:16).
Zakładając, że średnica celu wynosi H, ogniskowa f, rozmiar piksela d i liczba par linii n, wówczas odległość widzenia L=H×f/(2n×d)
