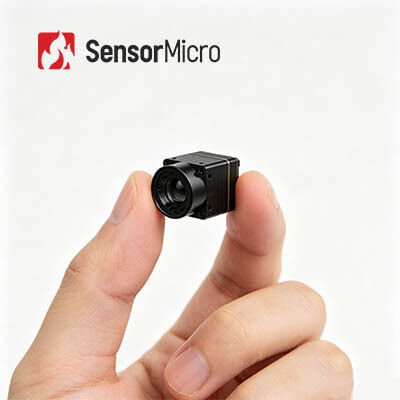

Szybka integracja bezchłodnej rdzenia kamery termicznej o rozdzielczości 640x512 i rozmiarze pikseli 8μm dla ≤30mK NETD

  • Fast Integration Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ≤30mK NETD
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL608
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rozstaw pikseli 8μm Typowy NETD ≤30mK
Rezolucja 640x512 Zużycie energii 0,4 W
Zakres widmowy 8 ~ 14μm Liczba klatek na sekundę 30/50 Hz
Podkreślić

Szybka integracja kamery termowizyjnej drona

,

niechłodzona kamera termowizyjna z czujnikiem podczerwieni

,

dronowa kamera termowizyjna o mocy 0
Zostaw wiadomość
opis produktu
Rdzenie kamery termicznej o szybkiej integracji z niechłodzonym detektorem podczerwonym 640x512 8μm
Przegląd produktu

Uproszcz rozwój produktów do obrazowania termicznego z wysoce elastycznym jądrem podczerwonym iTL608, zaprojektowanym w celu obniżenia barier technicznych dla integracji wtórnej,to kompaktowe rdzeń obsługuje wiele konfigurowalnych opcji soczewek optycznych do dopasowania do różnych scenariuszy zastosowań i wymagań odległości ogniskowej.

Zawiera kompleksowe protokoły wyjściowe, w tym MIPI, USB 2.0 i BT.656Użytkownicy mogą łatwo wdrożyć konfigurację parametrów urządzenia i kontrolę funkcji za pośrednictwem portu seryjnego lub komunikacji I2C.

Oprócz doskonałej kompatybilności utrzymuje elitarną wydajność klasy przemysłowej: ultra-lżejsza miniaturyzowana struktura, obrazowanie o wysokiej rozdzielczości 640*512, czułe wykrycie ≤30mK, szybkie uruchomienie,inteligentna optymalizacja obrazu i stabilna praca w dużych temperaturachJest to najbardziej opłacalne włączenie do urządzeń termicznych, małych urządzeń monitorujących i przenośnych narzędzi widzenia nocnego.

Główne cechy
  • Niezwykle lekka konstrukcja- Kompaktowy rozmiar 13 * 13 * 18,3 mm i waga 6,7 ± 1,5 g (w tym soczewka 6 mm) - Wśród najwyższych poziomów integracji w swojej klasie
  • Wysoka wrażliwość, precyzyjne wykrywanie- 8 μm ultra-małe rozmiary pikseli o rozdzielczości 640 * 512, zapewniające precyzyjne szczegóły i jasne obrazy - typowe NETD ≤ 30mK, umożliwiające wiarygodne wykrywanie subtelnych różnic temperatury
  • Uproszczony rozwój, szybka integracja- Wielokrotne opcje obiektywów optycznych dostępne w celu spełnienia różnych wymagań aplikacyjnych - Wspiera wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656 - Wyjście danych obrazu RAW i YUV,z sterowaniem za pomocą portu seryjnego/I2C
Specyfikacja produktu
Model ITL608
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640*512
Wielkość pikseli 8 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 30/50 Hz
Czas uruchomienia ≤ 6 s
Digitalne wideo Raw/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny Interfejs 34Pin_Connector: BP04SD-34-0065-R0
Interfejs komunikacji TTL-232/USB2.0/I2C
Interfejs cyfrowy wideo MIPI/USB2.0/BT656
Napięcie zasilania 4-5,5 V
Typowe zużycie energii 0.4W
Wyroby mechaniczne
Rozmiar (w tym soczewka) Z soczewką 6 mm: 13 * 13 * 18,3 mm (średnica zewnętrzna soczewki Φ12,3 mm)
Z soczewką o średnicy 8,7 mm: 13 * 13 * 19,8 mm (średnica zewnętrzna soczewki Φ15,6 mm)
Z soczewką 16,7 mm: 13 * 13 * 27,9 mm (średnica zewnętrzna soczewki Φ22,2 mm)
Z soczewką o średnicy 30 mm: 13 * 13 * 39 mm (średnica zewnętrzna soczewki Φ36 mm)
Masa (włącznie z soczewką) 60,7±1,5 g (6 mm soczewki)
7.5±1,5 g (soczewka 8,7 mm)
17±1,5 g (16,7 mm soczewki)
420,7±1,5 g (30 mm soczewki)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne Stały ostrość: 6/8.7/16.7/30mm
Zastosowania przemysłowe

Moduł obrazowania termicznego iTL608 może być stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.

Profil przedsiębiorstwa
Nasza wizja:Przesunąć granice czucia i zmienić sposób, w jaki ludzie łączą się ze światem wokół nich.
Nasza misja:Wykorzystanie mocy technologii czujników podczerwieni w celu przekształcenia przemysłu na całym świecie, umożliwiając mądrzejsze decyzje, bezpieczniejsze środowiska i bardziej połączoną przyszłość.
Nasza wartość:Stworzyć zaawansowaną technologię podczerwoną, która uczyni świat lepszym miejscem.
Częste pytania
1Co to jest wrażliwość termiczna?

Czułość termiczna, nazywana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średnich fal (MWIR) i długich fal (LWIR).Jest bezpośrednio związana z jasnością mierzoną przez aparat termograficznyJest to wartość liczbowa reprezentująca stosunek sygnału do hałasu różnicy temperatury i mierzona w mili Kelvin (mK).Im wyższa wrażliwość, tym wyraźniejszy obraz.

2Jakie zastosowania ma obrazowanie termiczne?

Pomiar temperatury i obrazowanie w każdą pogodę to dwie podstawowe funkcje technologii obrazowania termicznego podczerwonego.Produkty opracowane na podstawie tych dwóch technologii są szeroko stosowane w zakresie bezpieczeństwa i monitorowania, ładunki użyteczne dronów, inspekcja przemysłowa, gaśnictwo, konserwacja predykcyjna, system ADAS, zapobieganie epidemiom, AIoT itp.

3Co to jest SWaP3?

SWaP3 odnosi się do wielkości, masy, mocy, wydajności i ceny.
