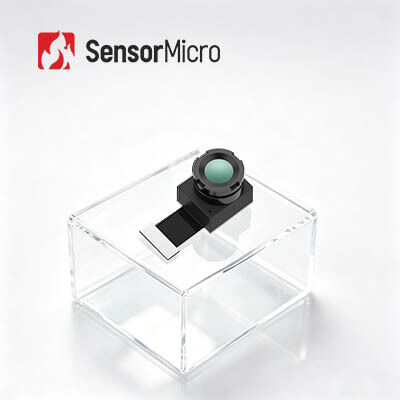

256x192 rozdzielczość 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | TIMO212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 256x192 | Dane wyjściowe | 14-bitowy surowy |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Tryb ostrości | Skup się swobodnie | Liczba klatek na sekundę | Termografia: 25 Hz, Obrazowanie: 50 Hz |
| Podkreślić | 256x192 Moduł Kamery Termowizyjnej,Moduł Kamery Termowizyjnej LWIR,Rdzeń Kamery Termowizyjnej 12um Niechłodzony |
||
opis produktu
256x192/12μm LWIR Moduł Kamery Termowizyjnej Chłodzony dla Termografii
Przegląd produktu
Moduł obrazowania IR TIMO212 bez chłodzenia, znany również jako moduł termowizyjny bez chłodzenia, jest radiometryczny i posiada funkcję bezdotykowego pomiaru temperatury w podczerwieni. Zawiera wyjątkowo mały detektor podczerwieni w obudowie WLP (Wafer Level Package) o rozdzielczości 256x192/12μm, który przechwytuje obraz w zakresie długiej podczerwieni (LWIR) od 8 do 14μm.
Wykorzystując technologię WLP, moduł kamery na podczerwień TIMO212 charakteryzuje się ultralekką konstrukcją i niewielką wagą, jednocześnie zapewniając większą czułość i doskonałą jakość obrazu w przystępnej cenie, co pozwala klientom wybrać najbardziej odpowiednią konfigurację do ich specyficznych wymagań.
Jako wiodący dostawca detektorów IR i modułów czujników termowizyjnych bez chłodzenia, SensorMicro zapewnia klientom różnorodne dojrzałe i stabilne rozwiązania do obrazowania termowizyjnego w podczerwieni. Moduły kamer termowizyjnych opracowane przez SensorMicro są zaprojektowane z myślą o łatwej integracji z produktami końcowymi i znacząco obniżają koszty dla klientów.
Główne cechy
- Moduł Ultraminiaturowy z Optymalizacją SWaP-C
- Detektor w obudowie WLP + optyka WLP + mikroelektrozawór migawki
- Najmniejszy moduł termowizyjny na podczerwień, zapewniający podstawową funkcjonalność obrazowania termowizyjnego przy maksymalnej efektywności kosztowej
- Kompaktowy rozmiar, lekkość i niskie zużycie energii, idealny do integracji z miniaturowymi urządzeniami
- Elastyczne opcje optyczne, dokładny pomiar temperatury
- Dostępne są liczne opcje obiektywów, w tym szerokokątne i teleobiektywy, aby sprostać różnorodnym potrzebom aplikacji
- Wysokoprecyzyjny pomiar temperatury z dokładnością do ±2°C; obsługuje monitorowanie temperatury w regionie i w pełnej klatce
- Łatwa integracja, szybki rozwój
- Obsługuje interfejs obrazu DVP, kompatybilny z różnymi platformami wbudowanymi
- Zgodność ze standardami środowiskowymi RoHS 2.0
Specyfikacje produktu
| Model | TIMO212 |
|---|---|
| Rozdzielczość | 256×192 |
| Rozmiar piksela | 12μm |
| Odpowiedź spektralna | 8-14μm |
| Tryb ostrości | Stała ostrość |
| Obiektyw (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Waga (g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| Rozmiar (mm, bez FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| Liczba pinów | 40PIN |
| Dane wyjściowe | 14-bitowe surowe |
| Częstotliwość odświeżania | Termografia: 25Hz, Obrazowanie: 50Hz |
| Zakres pomiaru temperatury | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Dokładność pomiaru temperatury | Większa z ±2°C / ±2% |
| Temperatura pracy | -20°C~+60°C |
| Wilgotność | 5%~85% |
| Temperatura przechowywania | -45°C~+85°C |
| Certyfikacja | RoHS 2.0 / Reach |
Zastosowania przemysłowe
Moduł termowizyjny TIMO212 jest szeroko stosowany w wielu dziedzinach, w tym w termografii, inteligentnym sprzęcie, inteligentnych budynkach, inteligentnych domach, AIoT i innych.
Detektory IR chłodzone i niechłodzone
- Wysoka czułość i doskonała wydajność
- Wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni - zarówno detektory IR chłodzone, jak i niechłodzone w różnych formatach i rozmiarach pikseli
- Produkcja masowa zapewniająca szybką dostawę - trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Najczęściej zadawane pytania
1. Co to jest pseudokolor?
Pseudokolor, zwany również fałszywym kolorem, przekształca rozkład temperatury obiektów w obrazy wizualne za pomocą systemu obrazowania termowizyjnego w podczerwieni, wyświetlane na monitorze w skali szarości lub pseudokolorze. Umożliwia to wizualizację rozkładu temperatury na obiektach. Aby ułatwić analizę obrazów termowizyjnych, są one przedstawiane za pomocą fałszywych kolorów odpowiadających różnicom temperatur.
2. Ile opcji pseudokoloru może zaoferować moduł termowizyjny SensorMicro?
Moduł obsługuje wiele palet pseudokolorów, w tym: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 i Red Hot.
