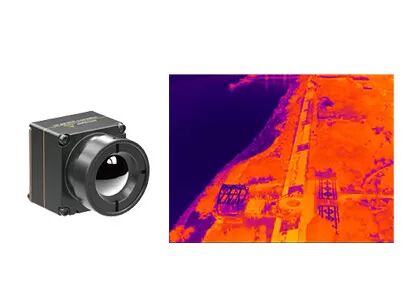

Kompaktowa kamera termowizyjna LWIR niechłodzona 640x512 do straży pożarnej
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7W |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 12μm |
Typowa NETD | ≤40mK | Częstotliwość wyświetlania klatek | 30Hz |
High Light | Kamera termowizyjna do dronów RoHS LWIR,kamera termowizyjna drona przeciwpożarowego 640x512,kompaktowa kamera termowizyjna LWIR |
Niechłodzona kamera termowizyjna LWIR RoHS 640x512 do straży pożarnej
Rdzeń kamery na podczerwień iTL612R integruje detektor podczerwieni 640x512/12μm (WLP).Jest to niechłodzony radiometryczny moduł termowizyjny LWIR dla dronów o zakresie spektralnym od 8 do 14μm.
Moduł kamery termowizyjnej iTL612 zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Zorientowany na w pełni zoptymalizowany SWaP, niechłodzony moduł termiczny iTL612R zapewnia niezawodne rozwiązanie do integracji systemu podczerwieni z ograniczoną przestrzenią.Jego kompaktowa konstrukcja osiągnęła najwyższy poziom tego samego modułu specyfikacji.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Moduł termiczny iTL612 został specjalnie opracowany z myślą o konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochronie środowiska, badaniach naukowych, fotografii lotniczej, dochodzeniu policyjnym, pomocy i ratownictwie, zapobieganiu pożarom lasów, bezpieczeństwu miejskiemu itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 21mm×22,3mm×27,3mm (z obiektywem 9,1mm)
• Waga: 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Obsługa pomiaru temperatury regionalnej, punktowej i izotermicznej
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612/R |
Wydajność detektora IR | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30Hz |
Czas uruchomienia | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułami i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0,4V(51), (HRS, mężczyzna) |
Karta rozszerzeń USB | Typ-C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 3,3 V ± 0,1 V VDC |
Typowe zużycie energii | 0,7W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Wsparcie dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większa o ± 3°C lub ± 3% (@23 ℃ ± 3 ℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Wsparcie Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Rozmiar (mm) | 21×22,3×27,3 (z obiektywem 9,1 mm) |
Waga | 20,8 g ± 1,5 g (z obiektywem 9,1 mm) |
Adaptacja do środowiska | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm |
Moduł termowizyjny iTL612/R można zintegrować z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenie policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
1. Czym jest pseudokolor?
Pseudokolor, zwany również kolorem fałszywym, rozkład termiczny obiektów może być przekształcany w obrazy widzialne przez system obrazowania w podczerwieni i wyświetlany na monitorze w odcieniach szarości lub pseudokolorze.W ten sposób można uzyskać rozkład temperatury obiektów.Aby ułatwić ludziom wizualną analizę obrazu termicznego, jest on reprezentowany za pomocą fałszywych kolorów reprezentujących różnicę temperatur.
2. Ile pseudo kolorów może zaoferować moduł termowizyjny GST?
- Biała gorąca:
- Lawa
- Żelazny łuk
- Gorące żelazo
- Medycyna
- Arktyka
- Tęcza1
- Tęcza2
- Czerwony gorący
- Biały gorący
3. Jakie są kluczowe kwestie dotyczące detektora podczerwieni / modułu termicznego w Twojej aplikacji?
--- Rozdzielczość detektora
--- Rozmiar piksela
--- NETD
--- Jakość obrazu!
--- Opcje obiektywu
--- Zużycie energii!
--- Rozmiar i waga
--- Interfejs mechaniczny i elektryczny
---Budżet
