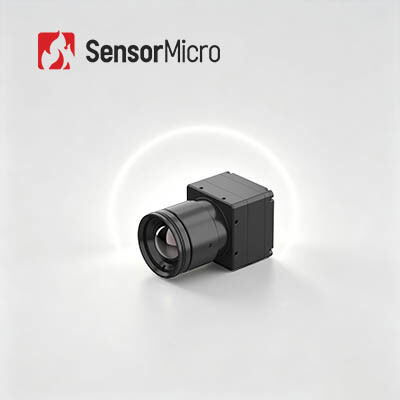

Moduł radiometrycznego obrazowania termowizyjnego LWIR VOx z rozdzielczością 640x512/12 µm do wizji przemysłowej

  • LWIR VOx Radiometric Thermal Imaging Module with 640x512/12µm for Industrial Vision
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612RG2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,65 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
NETD ≤25mK/F1,0/25℃ Liczba klatek na sekundę 25 Hz/30 Hz
Podkreślić

Moduł termowizyjny VOx

,

Moduł termowizyjny LWIR 12um

,

Moduł termowizyjny LWIR VOx
Zostaw wiadomość
opis produktu
Radiometryczny moduł termowizyjny LWIR VOx 640x512/12µm do zastosowań przemysłowych
Przegląd produktu

COIN612RG2 to wysokowydajny rdzeń kamery do pomiaru temperatury na podczerwień, przeznaczony do zastosowań przemysłowych. Wyposażony w detektor ApexCore o wysokiej rozdzielczości 640*512, zapewnia wyjątkowo wyraźne obrazowanie termowizyjne z NETD≤25mK i precyzyjny pomiar temperatury z dokładnością do ±2°C lub ±2%. Bardzo mały rozmiar, lekka konstrukcja i niskie zużycie energii sprawiają, że idealnie nadaje się do osadzania w różnych inteligentnych urządzeniach. Obsługując wiele interfejsów i konfigurowalnych soczewek przy minimalnych trudnościach w opracowywaniu wtórnym, moduł ten jest idealny do termografii przemysłowej, kontroli procesów i inteligentnych zastosowań produkcyjnych.

Główne cechy
  • Kompleksowa funkcjonalność:Opracowano przy użyciu płytkiego detektora podczerwieni ApexCore o wartości NETD≤25mK
  • Zaawansowane przetwarzanie obrazu:Łączy szeroko stosowany FPA z zaawansowanymi algorytmami w celu poprawy jakości obrazu
  • Precyzyjny pomiar temperatury:Dokładność do ±2°C lub ±2%, obsługiwane zakresy od -20°C do 150°C i 100℃ do 550°C z możliwością dostosowania rozszerzeń
  • Kompaktowa konstrukcja:Wymiary: 25,4*25,4*15,7mm, Waga: 15±1g
  • Niskie zużycie energii:Typowe zużycie energii ≤0,65 W
  • Wiele konfiguracji:Opcjonalne soczewki optyczne spełniające różnorodne wymagania aplikacji
  • Elastyczne interfejsy:Obsługuje interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
  • Wszechstronne wyjście danych:Wyjście danych obrazu RAW/YUV/TMP z kontrolą portu szeregowego
Specyfikacje produktu
Model COIN612RG2
Wskaźniki detektorów podczerwieni Wrażliwy materiał:Vox
Rezolucja:640*512
Rozmiar piksela:12μm
Odpowiedź widmowa:8μm ~ 14μm
Typowy NETD:≤25mK/F1,0/25℃
Przetwarzanie obrazu Cyfrowa liczba klatek na sekundę:25/30 Hz
Czas uruchomienia:6s
Wideo analogowe:PAL/NTSC
Wideo cyfrowe:RAW/YUV422/TMP
Algorytmy obrazu:Korekcja niejednorodności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE)
Wyświetlanie obrazu:10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Elektryczny Standardowy interfejs zewnętrzny:50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie)
Karta rozszerzeń USB:USB3.0/USB2.0/VPC/USB2.0 i VPC
Interfejs komunikacyjny:TTL-232/USB2.0
Cyfrowy interfejs wideo:DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania:4,5 ~ 5,5 V
Typowy pobór mocy:0,65 W
Pomiar temperatury Temperatura pracy:-10 ℃ ~ + 50 ℃
Zakres pomiaru temperatury:-20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃; Wsparcie dostosowywania i rozbudowy
Dokładność pomiaru temperatury:±2°C lub ±2% (w zależności od tego, która wartość jest większa)
Częściowy pomiar temperatury:Obsługuje maksymalną, minimalną i średnią wartość wyjściową obszarów pomiaru temperatury
SDK:Android/Windows/Linux; Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury
Mechaniczny Rozmiar gołego rdzenia:25,4*25,4*15,7mm
Masa gołego rdzenia:15±1g
Możliwość dostosowania do środowiska Temperatura pracy:-40 ℃ ~ + 70 ℃
Temperatura przechowywania:-45 ℃ ~ + 85 ℃
Wilgotność:5%~95%, bez kondensacji
Wibracja:5,35 grama, losowe wibracje, 3-osiowe
Uderzenie:Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków
Orzecznictwo:ROHS2.0/REACH
Soczewka optyczna Soczewka optyczna:Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Poziom ochrony:IP67 (przednia soczewka)
Zastosowania przemysłowe

Moduł obrazowania termowizyjnego COIN612RG2 ma zastosowanie w termografii, wizji przemysłowej, straży pożarnej i ratownictwie, nadzorze bezpieczeństwa, obserwacji zewnętrznej, wizji maszynowej, elektronice użytkowej i dziedzinach pokrewnych.

Często zadawane pytania
Co to jest pseudokolor?
Pseudokolor, zwany także fałszywym kolorem, przekształca rozkład termiczny obiektów w obrazy wizualne za pomocą systemu termowizyjnego w podczerwieni, wyświetlane na monitorze w odcieniach szarości lub pseudokolorach. Umożliwia to wizualizację rozkładu temperatury pomiędzy obiektami. Aby ułatwić analizę obrazów termowizyjnych, do wizualnej reprezentacji zastosowano fałszywe kolory przedstawiające różnice temperatur.
Ile opcji pseudokolorowych oferuje moduł termowizyjny GST?
Moduł oferuje 10 opcji pseudokolorów: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2, Red Hot i White Hot.
