Moduł kamery termowizyjnej 640x512 o rozdzielczości 8 µm, piksel niechłodzony, z typowym NETD 30 mK do diagnostyki medycznej

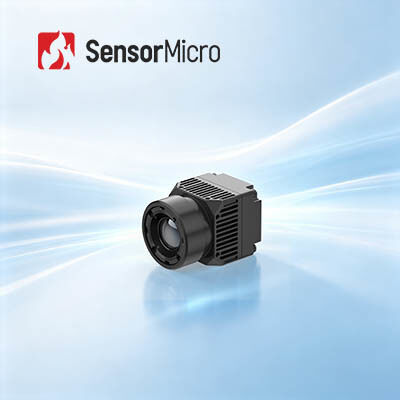

  • 640x512 Resolution 8μm Pixel Pitch Uncooled Infrared Camera Module with Typical NETD 30mk for Medical Diagnosis
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo RoHS; Reach
Numer modelu iHA608W
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,6 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 8μm
Typowy NETD ≤30mK Liczba klatek na sekundę 25 Hz
Podkreślić

Niechłodzony moduł kamery na podczerwień

,

niechłodzony moduł kamery na podczerwień 384x288

,

typowy rdzeń kamery termowizyjnej NETD 50mk
Zostaw wiadomość
opis produktu
640x512/8μm Niechłodzony moduł kamery podczerwonej typowy NETD 30mk do diagnostyki medycznej
Przegląd produktu

Model iHA608W zintegrowany z detektorem podczerwonym ApexCore 640 × 512 bezchłodzonym o rozmiarze pikseli 8 μm,optymalnie opracowane do biometrycznego pomiaru temperatury bez kontaktu z precyzją pomiaru kontrolowaną w zakresie ±0.5°C. Wbudowane jest firmware do przetwarzania obrazu medycznego w celu optymalizacji granularności obrazowania termicznego,odtworzenie docelowego rozkładu cieplnego w czasie rzeczywistym i zapewnienie autentyczności i stabilności zmierzonych wartości temperatury.

Układ 8μm mini pikseli znacznie zmniejsza objętość modułu i wymiar strukturalny.0 komunikacja danych jest zarezerwowana dla skrócenia cykli integracji systemówStosowane scenariusze obejmują diagnostykę medyczną kliniczną, badania przesiewowe chorób masowych, pomiar temperatury zwierząt hodowlanych i biomonitoring.

Główne cechy
Dokładne pomiary, płynne obrazowanie
• Opracowany do wykrywania temperatury biologicznej bez kontaktu, o wysokiej dokładności pomiaru ± 0,5°C
• Wyposażone w soczewki medyczne i ekskluzywne algorytmy przetwarzania obrazu medycznego, zapewniające wyraźniejsze obrazy termiczne
Ultra-kompaktowy moduł do łatwej integracji
• Przyjmuje 8μm detektor podczerwony ApexCore o małych pikselach do miniaturowania struktury modułu
• Ograniczenie 21×21×31,5 mm przy masie 25±2 g, idealnie dopasowana do różnych urządzeń kompaktowych
Skuteczna integracja systemów i zmniejszona złożoność rozwoju
• Standardowe interfejsy typu C + USB2.0 dla szybszej integracji
• SDK dla systemów Windows / Android / Linux oferowane w celu uproszczenia prac rozwojowych
Specyfikacja produktu
Model iHA608W
Wskaźniki detektorów IR
Materiał wrażliwy Vox
Rozstrzygnięcie 640×512
Wielkość pikseli 8 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 25 Hz
Czas uruchomienia ≤ 6 s
Digitalne wideo Raw/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlacz obrazu Kolor medyczny/pseudo-kolor
Oprogramowanie do komputerów
Oprogramowanie Moduł sterowania i wyświetlacz video
Pomiar temperatury
Temperatura pracy 10°C ~ +50°C
Zakres pomiaru 32°C ~ +42°C
Dokładność pomiaru ± 0,5°C po uruchomieniu przez 2 minuty (gdy docelowy zakres temperatury wynosi 32~42°C, a temperatura otoczenia 23±3°C)
Odległość pomiarowa 0.5m do 5m, a pomiary temperatury na różnych odległościach można osiągnąć za pomocą SDK
SDK Dostępne SDK dla systemu Windows/Android/Linux
Umożliwienie analizy strumienia wideo, sterowania modułami, kompleksowego pomiaru temperatury, obrazowania temperatury, ustawiania okna temperatury i integracji wielu urządzeń
Elektryczne
Standardowy interfejs zewnętrzny USB ((TYPE-C)
Interfejs komunikacji USB.
Interfejs cyfrowy wideo USB2.0
Napięcie zasilania 5V±0.5
Typowe zużycie energii 0.6W
Soczewki optyczne
Długość ogniskowa 4 mm
Rodzaj soczewki Stałe skupienie Athermal
- Co się stało? 1
FOV (H×V) 690,2°×55,4°
Wymiary fizyczne
Rozmiar (mm) 21 mm × 21 mm × 31,5 mm (z soczewką 4 mm)
Masa (g) 25 g±2 (z soczewką 4 mm)
Przystosowanie do środowiska
Temperatura pracy -10°C+50°C
Temperatura przechowywania -45°C+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Szok. Pół fal sinus, 40 g / 11 ms, kierunek uderzenia 3-osiowy, 6-kierunek
ESD Rozładowanie kontaktowe: 6KV
Rozładowanie powietrza: 8KV
Certyfikacja
Ochrona środowiska RoHS2.0/REACH
Zastosowania przemysłowe

Oczekuje się, że moduł termiczny iHA608W będzie szeroko stosowany w dziedzinie badań przesiewowych, fizjoterapii medycyny tradycyjnej chińskiej, kontroli zdrowia, rehabilitacji itp.obecnie i w przyszłości.

Infrared camera module product image
Zalety portfela produktów
Różnorodne portfolio produktów
Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.
Bogata różnorodność produktów
Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
Wyjątkowe osiągnięcia
Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność - zaprojektowane do działania w wielu warunkach środowiskowych.
Łatwa integracja
Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
  • Co to jest NETD?
    NETD odnosi się do "różnicy temperatury równoważnej hałasowi".Jest to miara tego, jak dobrze detektor obrazowania termicznego jest w stanie odróżnić bardzo małe różnice w promieniowaniu termicznym na obrazie. NETD jest zazwyczaj wyrażany w mili-Kelvinach (mK). Zazwyczaj im niższa wartość NETD, tym wyższa wskazuje wrażliwość termiczna.
  • Co to jest SWaP3?
    SWaP3 odnosi się do wielkości, masy, mocy, wydajności i ceny.
  • Co to jest DRI?
    DRI zwykle odnosi się do odległości wykrywania, rozpoznawania i identyfikacji systemu obrazowania termicznego.
