Moduł termowizyjny LWIR 640x512 o rozdzielczości 8 µm, kamera na podczerwień do systemu obrazowania medycznego

Nasz iHA608W przyjmuje ApexCore 640×512 8μm górny czujnik podczerwieni, specjalnie zaprojektowany do kontroli temperatury biologicznej bez kontaktu z wysoką dokładnością ±0,5°C.może generować ostre obrazy termiczne, wyświetla dokładny rozkład temperatury i dostarcza stabilne dane o temperaturze.0 port komunikacyjny dla łatwej i szybkiej integracjiKlienci mogą zastosować ten moduł do diagnostyki medycznej, badań zdrowotnych, badań temperatury zwierząt gospodarskich i wielu powiązanych gałęzi przemysłu.

• Dokładne pomiary temperatury i doskonałe obrazy
• Specjalnie zaprojektowane do pomiaru temperatury biologicznej bez kontaktu z wysoką precyzją ±0,5°C
• Zastosowane z obiektywami medycznymi i ekskluzywnymi algorytmami przetwarzania obrazu medycznego do ostrzejszego obrazowania termicznego
• Miniaturowy czynnik kształtu i łatwa montaż
• Zbudowany na 8μm ApexCore detektor małych pikseli podczerwieni do zrealizowania ultra-kompaktowej struktury ciała
• Kompaktowy wymiar 21×21×31,5 mm i lekka masa 25±2 g, kompatybilny z szeroką gamą urządzeń miniaturowych
• Szybka integracja i bezproblemowy rozwój
• Standaryzowane interfejsy typu C i USB2.0 wspierają szybszą integrację systemu
• Zasoby SDK dostępne dla platform Windows, Android i Linux w celu obniżenia ogólnych barier rozwojowych

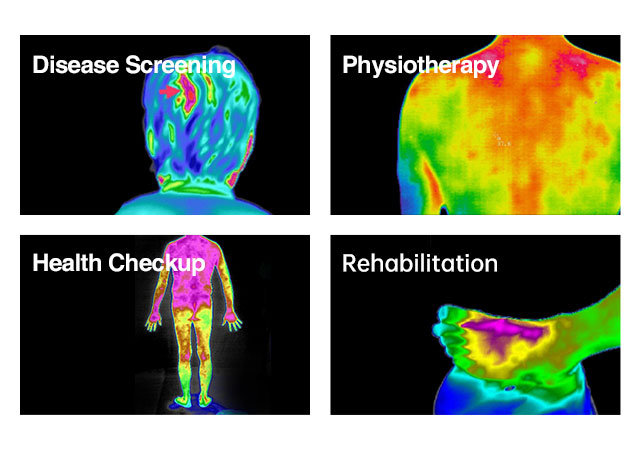

Oczekuje się, że moduł termiczny iHA608W będzie szeroko stosowany w dziedzinie badań przesiewowych, fizjoterapii medycyny tradycyjnej chińskiej, kontroli zdrowia, rehabilitacji itp.obecnie i w przyszłości.

• Wysoka wrażliwość i doskonała wydajność
• Światowa wiodąca technologia w przemyśle podczerwonym
• Dostępne różne czujniki podczerwieni
• Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
• Produkcja masowa w celu zapewnienia szybkiej dostawy
• Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów

Opakowania metalowe wykorzystują metalową muszelkę, chłodnicę termoelektryczną (TEC) i kolumnowy getter.TEC odgrywa ważną rolę w stabilizacji temperatury roboczej, tak aby detektor podczerwieni działał w temperaturze pokojowej, dzięki czemu zdolność czujników obrazowania cieplnego do dostosowywania się do ekstremalnych warunków, takich jak gęsta mgła, deszcz i śnieg itp.

Niedogodność polega jednak na tym, że koszty są zbyt wysokie, stanowiąc ponad 60% całkowitego kosztu produkcji wszystkich produktów niechłodzonych, co powoduje długi cykl produkcji.Taka metoda pakowania jest przeznaczona do zastosowań wysokiej klasy.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektorem podczerwieni.objętość i waga opakowanego detektora znacznie zmniejszy sięW przypadku opakowań ceramicznych obwód odczytu posiada funkcję samostosowania temperatury roboczej i nie wymaga stabilizacji TEC.

Opakowania na poziomie płytki, znane również jako opakowania wielkości płytki, stały się ważną częścią zaawansowanej technologii opakowania w przemyśle półprzewodnikowym.Opakowanie na poziomie płytki (WLP) to proces zakończenia opakowania pod wysoką próżnią bezpośrednio na całej płytce MEMSWykonuje większość lub wszystkie procedury pakowania i testowania bezpośrednio na płytce detektora IR przed cięciem.Jest to ulepszony pakiet wielkości chipa, który spełnia potrzeby małych wielkości, lekka, przenośna, przenośna, niska cena i wysoka wydajność produkcji.
