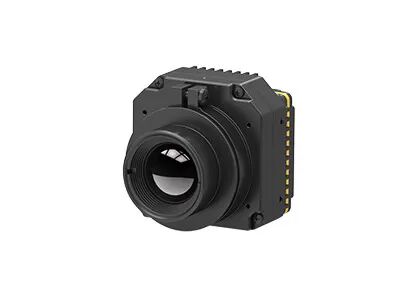

Moduł termowizyjny LWIR bez chłodzenia o rozdzielczości 384x288 i rozmiarze piksela 12 µm do kamer bezpieczeństwa

  • 384x288 Resolution 12μm Pixel Size Uncooled LWIR Thermal Imaging Module for Security Cameras
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MICO412
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Typ Niechłodzony moduł kamery Rezolucja 384x288 / 12μm
Liczba klatek na sekundę 25 Hz/30 Hz/50 Hz NETD ＜30 mK
Typowy pobór mocy ＜1,1 W Waga ≤77g
Podkreślić

Kamera bezpieczeństwa termowizyjnego LWIR

,

niechłodzona kamera termowizyjna

,

kamera termowizyjna 400x300
Zostaw wiadomość
opis produktu
Moduł termowizyjny LWIR 384x288 / 12µm niechłodzony zintegrowany z kamerą bezpieczeństwa
Przegląd produktu

Ultra-kompaktowy rdzeń kamery na podczerwień MICO412 wyposażony jest w detektor podczerwieni o rozdzielczości 384×288, wiele opcji obiektywów optycznych, płytę przetwarzania obrazu i solidną ramę konstrukcyjną. Transmituje wideo analogowe lub cyfrowe do platform zaplecza w celu integracji. Dzięki większej matrycy, MICO412 zaspokaja różnorodne potrzeby różnych klientów.

CzujnikModuły detektorów podczerwieni i termowizji SensorMicro niechłodzone mogą być szeroko stosowane i integrowane w systemach monitorowania bezpieczeństwa, w tym w monitorowaniu ruchu drogowego w inteligentnych miastach, monitorowaniu infrastruktury, bezpieczeństwie przeciwpożarowym na terenach przemysłowych, wczesnym wykrywaniu pożarów, ochronie portów, bezpieczeństwie granic, nadzorze obwodowym i rejsach morskich.

Główne cechy
  • Niskokosztowe i energooszczędne rozwiązanie
    • Wyposażony w samodzielnie opracowany detektor podczerwieni 384×288/12µm na poziomie wafla, oferujący wyraźną przewagę kosztową
    • Zintegrowany z dedykowanym chipem ASIC zapewniającym wysoką efektywność energetyczną
  • Zoptymalizowany SWaP
    • Ultra-kompaktowy rozmiar: tylko 22,2×22,2×27,2 mm (bez obiektywu)
    • Lekki: tylko 30,3±2g
    • Niskie zużycie energii: 680mW
  • Łatwy rozwój i szybka integracja
    • Zapewnia natywne wyjście wideo analogowe lub cyfrowe, obsługujące standardy CVBS/USB/MIPI – nie wymaga dodatkowego rozwoju
    • Łatwy montaż przy minimalnym wysiłku projektowym konstrukcji
Specyfikacje produktu
Model MICO412
Detektor IR Materiał czuły: VOx
Rozdzielczość: 384×288
Rozmiar piksela: 12µm
NETD: ≤30mK/F1.0/25℃
Odpowiedź spektralna: 8~14µm
Obiektyw optyczny Ostrość/F#: 4,8/F1.0 | 9,1 mm/F1.0 | 13 mm/F1.0
FOV: 51°(H)×39°(V) | 28,4°(H)×21,5°(V) | 20°(H)×15°(V)
Zasięg detekcji (8 pikseli) 99m (osoba o wzroście 5'11")
360m (pojazd 4m×3m)
Typ Atermiczny zogniskowany: Pierwsze uszczelnienie/powłoka obiektywu IP67
Przetwarzanie obrazu Wideo analogowe: PAL (domyślnie) / NTSC
Wideo cyfrowe: USB/MIPI
Częstotliwość odświeżania: 25Hz/30Hz/50Hz
Czas uruchomienia: ≤6s
Algorytm obrazu: NUC/DRC/DNS/DDE/SFFC
Fałszywy kolor 11 typów – konfigurowalne
Interfejs elektryczny Standardowy interfejs zewnętrzny: interfejs 3PIN (A1251-WV-S-3P) | interfejs 9PIN (A1251-WV-S-9P) | interfejs 26PIN (DF56C-26S-0.3V-51)
Interfejs wideo: CVBS | USB | MIPI
Zasilanie Napięcie zasilania: DC: 5V~24V
Stabilne zużycie energii: ≤680mW@5V, 23±3℃
Mechaniczne Wymiary: 22,2 mm×22,2 mm×27,2 mm (dł.×szer.×wys.)
Waga: 30,3±3g
Adaptacja środowiskowa Temperatura pracy: -40℃~+70℃
Temperatura przechowywania: -45℃~+85℃
Wilgotność: 5%~95%, bez kondensacji
Wibracje: Wibracje losowe, 5,35grms, 3 osie
Uderzenia: Fala połówkowa sinusoidalna, 40g/11ms, 3 osie, 6 kierunków
Certyfikacja RoHS2.0/Reach
Zastosowania przemysłowe

Moduł kamery termowizyjnej MICO412 nadaje się do systemów monitorowania dalekiego zasięgu i złożonych środowisk, w tym obszarów o małej gęstości zaludnienia, całodobowego monitorowania w każdych warunkach pogodowych i lokalizacji w trudnych warunkach pogodowych.

Standaryzowana obsługa
  • Kompletna dokumentacja: Podręczniki produktu, przewodniki konfiguracji i referencje wyboru do natychmiastowej implementacji
  • Pomoc w rozwoju i testowaniu: Testowanie zintegrowanych próbek, ocena wydajności i weryfikacja parametrów
  • Zaawansowany zestaw narzędzi dla programistów: SDK, API, algorytmy i narzędzia do debugowania do głębokiej integracji
  • Zdalne wsparcie techniczne: Wsparcie 24/7 z szybką reakcją i terminowym rozwiązywaniem krytycznych problemów
  • Gwarancja: Oryginalne części i ścisłe przestrzeganie procesów w celu przywrócenia optymalnej wydajności
Najczęściej zadawane pytania
Co to jest detektor podczerwieni / czujnik termowizyjny?

Fale podczerwone nie są widoczne dla ludzkiego oka. Detektor podczerwieni / czujnik termowizyjny to urządzenie optoelektryczne, które reaguje na promieniowanie podczerwone i energię cieplną, przekształca je w sygnały elektryczne, a następnie generuje widoczne obrazy termiczne.

Co to jest WLP?

WLP oznacza opakowanie na poziomie wafla. Jest to proces kompletowania wysokopróżniowego pakowania bezpośrednio na całym waflu MEMS, a następnie znakowania i cięcia w celu uzyskania pojedynczego czujnika podczerwieni. Wraz z opakowaniem metalowym i ceramicznym, są to trzy główne formaty opakowań niechłodzonych detektorów podczerwieni.

Jaka jest zaleta WLP?

Detektory IR WLP są specjalnie zaprojektowane, aby sprostać wymaganiom miniaturyzacji i niskich kosztów w zastosowaniu technologii podczerwieni na rynku elektroniki użytkowej. SensorMicro, dzięki możliwości produkcji masowej, oferuje różnorodne rozwiązania modułów podczerwieni WLP, aby wspierać nowe zastosowania na rynkach wschodzących.
