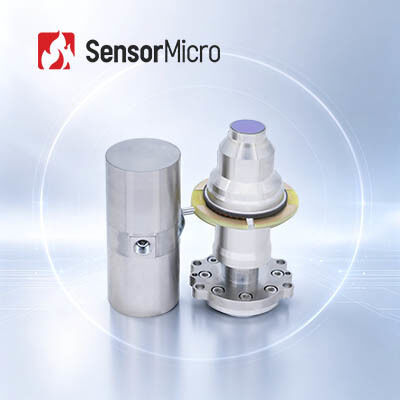

Dwukomponentowy detektor podczerwieni średniego pasma chłodzony na kratach typu II, rozdzielczość 1024x768 do wykrywania na długim dystansie

  • Type II Superlattice Mid Wave Cooled Infrared Detector 1024x768 Resolution for Long Range Detection
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C1010H
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1024x768 / 10μm NETD 20mK(F2); 25mK(F4)
Zakres widmowy 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm Maks. Liczba klatek na sekundę 100 Hz
Chłodnica kriogeniczna LS711H Waga ≤235g
Podkreślić

Chłodzone detektory podczerwieni Superlattice

,

Chłodzone detektory podczerwieni 320x256

,

Detektory podczerwieni 320x256
Zostaw wiadomość
opis produktu
Opis produktu

C1010H jest detektorem podczerwonego chłodzonym HOT, zbudowanym na zaawansowanym liniowym chłodziarzu kryo.temperatura pracy w płaszczyźnie ogniskowej podwyższona do 150 K, zapewniając wyjątkową wydajność SWaP (małe rozmiary, lekka waga, niskie zużycie energii).i obrazowania termicznego o wysokiej rozdzielczościWiększy FPA i mniejsze piksele umożliwiają szerokie pole widzenia, wysoką rozdzielczość przestrzenną i wykrywanie na duży dystans.a MTTF wynosi do 251000 godzin.

Główne cechy
Większy FPA, mniejszy rozmiar pikseli
  • Rozdzielczość 1024×768 megapixelów dla szerokiego pola widzenia
  • 10 μm małych rozmiarów pikseli dla wysokiej rozdzielczości przestrzennej i wykrywania z dużego zasięgu
Szybkie chłodzenie, mniejsze zużycie energii
  • Czas chłodzenia nieprzekracza 3 minut
  • Stabilne zużycie energii do 3 W
Wysoka niezawodność, trwała eksploatacja
  • Średni czas do awarii (MTTF) do 25 000 godzin
Specyfikacja produktu
Model C1010H
Materiał wrażliwy T2SL
Rozstrzygnięcie 1024×768
Wielkość pikseli 10 μm
Odpowiedź widmowa 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Typowy NETD 20 mK (F2)
25 mK (F4)
Maksymalna prędkość obrazu 100 Hz
Skuteczna prędkość pikseli ≥ 99,5%
Niejednorodność odpowiedzi ≤ 8%
Temperatura pracy -45°C ~ +71°C
Kryochłodnik LS711H
Czas chłodzenia (23°C) ≤ 3 min
Maksymalne zużycie energii (71°C) ≤ 12 W
Stałe zużycie energii (23°C) ≤ 3 W
Rozmiar (mm) Kryochłodnik: φ26×55.8
Dewar: 33 x 37.5 x 70
Masa (g) ≤235
Zastosowania przemysłowe

C1010H MWIR HOT chłodzony detektor podczerwieni jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekosiężny, badania naukowe i inne.

Nasze korzyści

Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.

Bogata różnorodność produktów

Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.

Wyjątkowe osiągnięcia

Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność

Łatwa integracja

Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.

Często zadawane pytanie
1Zalety optycznego obrazowania gazowego
  • Oszczędność czasu i wydajność:Wspiera wykrywanie na dużą skalę w czasie rzeczywistym, szybkie lokalizowanie wycieków i brak konieczności przerywania produkcji.
  • Wykrycie dalekiego zasięgu:Działa z dala od niebezpiecznych i złożonych obszarów, umożliwiając bezkontaktowe, niezniszczające badania bez dodatkowego źródła promieniowania.
  • Łatwe do analizy:Intuicyjne obrazowanie, natychmiastowe przechowywanie i wygodna analiza.
  • Wielofunkcyjna kontrola:Można wykryć różnorodne gazy, z doskonałą zdalną funkcją pomiaru temperatury.
2Zasada działania obrazowania optycznego gazowego

Optyczne obrazowanie gazu to rodzaj technologii podczerwieni, która widzi niewidzialne gazy przemysłowe.

Po wchłonięciu promieniowania podczerwonego w określonych długościach fali wystąpi różnica promieniowania podczerwonego między gazem a tłem.

Detektor podczerwieni do wykrywania wycieku gazu z wbudowanym filtrem wąskopasmowym odbiera tylko pasma podczerwieni w pobliżu szczytu absorpcji podczerwieni gazu,i może przekształcić gaz w widoczne obrazy podczerwone poprzez różnicę promieniowania między gazem a tłem.
