Chłodzony optyczny obraz gazowy MWIR Moduł termiczny 320x256
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Funkcjonować | Wykrywanie wycieku gazu | Chłodnica kriogeniczna | RS058/RS058I |
|---|---|---|---|
| Rozdzielczość detektora | 320x256 | Rozmiar piksela | 30μm |
| NETD | 10mK (F1.5) | Zakres widmowy | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
| Podkreślić | Moduł termiczny MWIR 320x256,chłodzony moduł termiczny MWIR,moduł MWIR do obrazowania gazu |
||
opis produktu

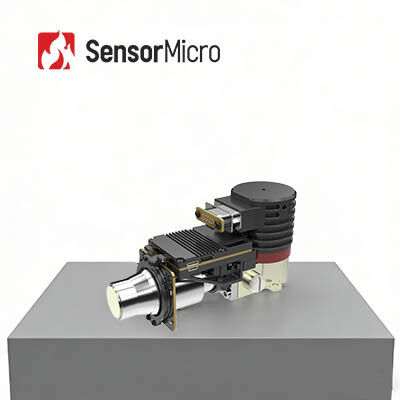

320x256 30μM MWIR Chłodzony optyczny moduł termiczny do obrazowania gazu do wizualizacji wycieków gazu
Opis produktu
Chłodzony moduł AD EYAS330G został opracowany na bazie chłodzonego detektora podczerwieni C330M-G i wyposażony w wysokowydajny układ przetwarzania sygnału.Jest to akcelerator dla klientów, którzy mają trudności z uruchomieniem szybkiej integracji systemu optycznego obrazowania gazów.Wykorzystując technologię podczerwieni, niewidoczne wycieki lotnych związków organicznych (LZO) można szybko i skutecznie wykryć, aby zapewnić bezpieczeństwo w produkcji, transporcie i przetwórstwie przedsiębiorstw petrochemicznych.
Główne cechy
Skróć cykl rozwojowy
• Zastosuj wysokowydajne obwody przetwarzania sygnału, aby zrealizować konwersję sygnału analogowego na sygnał cyfrowy
• Obsługuje zasilanie 12 V w celu uzyskania certyfikatu przeciwwybuchowego
Łatwa i szybka integracja
• Interfejs Cameralink wysyła 16-bitowe dane RAW, sterowanie portem szeregowym
• Zintegrowana konstrukcja o spójnych wymiarach z detektorem
Specyfikacja produktu
| Model | EYAS330G | EYAS330G2 |
| Wydajność | ||
| Rezolucja | 320×256 | |
| Rozmiar piksela | 30μm | |
| Chłodnica kriogeniczna | RS058 | RS058I |
| Zakres widmowy | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
| Czas chłodzenia (25 ℃) | ≤6min30s | ≤7 min |
| Typowy NETD | 10mK (F1.5) | |
| Tryb pracy | ||
| Częstotliwość wyświetlania klatek | 1 ~ 200 Hz (regulowany) | |
| Tryb pracy | Migawka;Tryb integracji ITR;Tryb Windowsa;Przeciw kwitnieniu | |
| Parametry elektryczne | ||
| Standardowy interfejs zewnętrzny | QSH 60pin | |
| Wideo cyfrowe | Wyjście Cameralink: 16-bitowe nieprzetworzone dane | |
| Synchronizacja zewnętrzna | CC1: INT Ramka Zewnętrzna synchronizacja CC2: Zewnętrzna synchronizacja MC |
|
| Komunikacja | Port szeregowy Cameralink: TFG+/-, TC+/-, 9600bps | |
| Zasilacz | Panel obrazowania kanału 1: 5 V Chłodnica kriogeniczna kanału 1: 24 V |
Panel obrazowania kanału 1: 5 V Chłodnica kriogeniczna kanału 1: 12 V |
| Stabilne zużycie energii | 7W | |
| Rozmiar (mm) | 142×58,5×71 | |
| Waga | ≤680g | |
| Temperatura pracy | -40°C~+60°C | |
Zastosowania przemysłowe
Chłodzony moduł AD EYAS330G służy do wizualizacji niewidocznych LZO (lotnych związków organicznych) oraz wykrywania wycieków gazów takich jak: metan, etan, propan, butan, pentan, heksan, heptan, oktan, etylen, propylen, izopren, metanol, etanol, Butanon, benzen, toluen, ksylen, etylobenzen itp.
Wystawy
Często zadawane pytania
1. Zalety optycznego obrazowania gazów
Oszczędność czasu i wydajność: obsługa wykrywania w czasie rzeczywistym na dużą skalę, szybka lokalizacja wycieku, brak konieczności przerywania produkcji.
Wykrywanie dalekiego zasięgu: z dala od niebezpiecznych i skomplikowanych obszarów, bezkontaktowe badania nieniszczące, bez dodatkowego źródła promieniowania
Łatwe do analizy: intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
Kontrola wielofunkcyjna: można wykryć różne gazy, z doskonałą funkcją zdalnego pomiaru temperatury
2. Zasada działania optycznego obrazowania gazów
Optyczne obrazowanie gazów to rodzaj technologii w podczerwieni, która pozwala zobaczyć niewidzialne gazy przemysłowe.
Po zaabsorbowaniu promieniowania podczerwonego o określonych długościach fal powstanie różnica promieniowania podczerwonego między gazem a tłem.
Detektor podczerwieni do wykrywania wycieków gazu z wbudowanym filtrem wąskopasmowym odbiera pasmo podczerwieni tylko w pobliżu piku absorpcji gazu w podczerwieni i może przekształcić gaz w widzialne obrazy w podczerwieni poprzez różnicę promieniowania między gazem a tłem.
