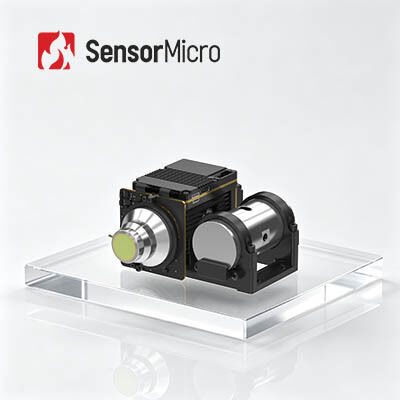

Moduł termowizyjny z rozdzielczością 1280x1024 i pikselami 10 µm, chłodzony, do monitorowania dalekiego zasięgu

  • 1280x1024 Resolution 10μm Pixel Pitch Cooled Thermal Module for Long Range Monitoring
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1210HMF
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Wysoka rozdzielczość 1280x1024 Rozstaw pikseli 10μm
Liczba klatek na sekundę 50 Hz NETD 20mK(F2); 25mK(F4)
Zasilanie 12 V ± 1 V Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Rdzeń modułu detektoru 1280x1024

,

Moduł detektora IR o temperaturze 12 um
Zostaw wiadomość
opis produktu
Ocieplone HOT Moduł cieplny rdzeń 1280x1024 10μm do monitorowania dalekiego zasięgu
Przegląd produktu

Moduł kamery termicznej GAVIN GC1210HMF o wysokiej rozdzielczości integruje duży detektor MWIR o rozmiarach 1280x1024/10μm.Z dużą rozdzielczością 1280x1024 może zrealizować szersze pole widzenia i zapewnić więcej szczegółów obrazuZmniejszony rozmiar pikseli 10 μm zapewnia lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego w celu osiągnięcia tej samej misji.Jest to idealny wybór dla integratorów systemów do projektowania swoich aplikacji.

Napędzany technologią HOT, rdzeń kamery podczerwonej GAVIN GC1210HMF znacznie zwiększa wydajność SWaP, oferując kompaktowy rozmiar, lekką konstrukcję i niskie zużycie energii,co czyni go idealnym rozwiązaniem dla systemów podczerwieni dalekiego zasięgu o rygorystycznych wymaganiach przestrzennych i integracji.

Główne cechy
Megapixelówki, lepsza jakość
  • Opracowany na bazie 1280×1024/10μm HOT MWIR ochłodzony detektor podczerwieni, zapewniający wysoką rozdzielczość i delikatną jakość obrazu
  • Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu, takimi jak DRC, redukcja hałasu 2D / 3D i ulepszenie krawędzi EE dla wyraźniejszego obrazowania
Technologia HOT dla ostatecznej optymalizacji SWaP
  • Wspiera pracę w wysokiej temperaturze w temperaturze 150 K, z czasem chłodzenia ≤4min
  • Kompaktowe wymiary do 101×101×54mm, lekka waga zaledwie 570g
Bogate interfejsy, łatwa integracja
  • Wspiera wyjścia wideo Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/włókno optyczne
  • Elastyczne wyjście danych obrazu RAW/YUV
Specyfikacja produktu
Model GAVIN GC1210HMF
Wskaźniki Rozstrzygnięcie:1280×1024
Wielkość pikseli:10 μm
Odpowiedź widmowa:30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C):20mK(F2), 25mK(F4)
Przetwarzanie obrazu Prędkość obrazu:50 Hz
Cyfrowy zoom:1× do 8× ciągłego cyfrowego powiększania
Ruch obrazu:Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu:DRC, redukcja hałasu obrazu 2D/3D, EE
Elektryczne Digital Video:Standard: DVP
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Synchronizacja:Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja:Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie:12V±1V
Stałe zużycie energii ((23°C):≤ 8W
Czas chłodzenia ((23°C):≤4min
Wielkość i waga Rozmiar ((mm):101 × 101 × 54
Masa ((g):≤ 570
Temperatura pracy:-40°C~+71°C
Soczewki optyczne Opcje soczewek:
Stała ostrość: 15 mm/F2
Zwiększenie ciągłe: 15~300mm/F4, 30~500mm/F4
Zastosowania przemysłowe

Moduł kamery podczerwonej GAVIN GC1210HMF jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.

Nasz sposób służby
Przedsprzedaż
Analiza wymagań
Ocena scenariusza
Wybór produktu
Dostosowane rozwiązania
Rozmieszczenie
Szybka dostawa
Integracja systemu i testowanie
Szkolenie techniczne
Wytyczne dotyczące stosowania
Usługi posprzedażowe
Diagnostyka zdalna
Usługi gwarancyjne
Uaktualnienia oprogramowania
Utrzymanie techniczne
Częste pytania
Zastosowanie detektora podczerwonego o chłodzeniu dwukolorowym LWIR, MWIR/LWIR

W technologii obrazowania termicznego w podczerwieni detektory termiczne długowzorowe mają silną penetrację przez pyłowe atmosfery, nie są zakłócone przez efekty błyszczącego słońca i odbicia światła.W różnych skomplikowanych środowiskach można uzyskać doskonałą jakość obrazuNa przykład pojazdy poruszające się w pyłowej atmosferze, statki żeglujące na wodzie z odblaskowym światłem, a samoloty latające w chmurze.

Dwukolorowy chłodzony detektor podczerwieni łączy w sobie zalety wykrywania fal średnich i długich w jednym zestawie chłodzonych detektorów podczerwieni,o pojemności nieprzekraczającej 10 W,Może być używany do wykrywania złożonych tła i monitorowania szybko poruszających się celów.
