Chłodzony rdzeń modułu detektora podczerwieni 1280x1024 12μM do monitorowania dalekiego zasięgu

  • Cooled IR Detector Module Core 1280x1024 12μm for Long Range Monitoring
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Wysoka definicja 1280x1024 Rozstaw pikseli 12 μm
Ramka klatek 50 Hz/100 Hz NETD ≤20mk
Rozmiar 165x86x107mm Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Rdzeń modułu detektora 1280x1024

,

chłodzony moduł detektora podczerwieni 12uM
Zostaw wiadomość
opis produktu
Megapixel GAVIN1212 Chłodzony rdzeń kamery


Moduł detektoru IR o chłodzonym zasięgu 1280x1024 12μM do monitorowania dalekiego zasięgu


Opis produktu


Moduł kamery termicznej GAVIN1212 o wysokiej rozdzielczości integruje duży detektor MWIR o rozmiarach 1280x1024/12μm.Różne algorytmy przetwarzania obrazu są wbudowane w elektronikę GAVIN1212 w celu wydobycia czystych obrazów podczerwonych w całkowitej ciemności lub w złych warunkach pogodowychMoże wykrywać i rozpoznawać zagrożenia i zagrożenia na dużą odległość, a jednocześnie prezentować więcej szczegółów o celu na krótką odległość.


Dzięki dużej rozdzielczości 1280x1024 może realizować szersze pole widzenia i dostarczać więcej szczegółów obrazu.Zmniejszony rozmiar pikseli 12μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego, aby osiągnąć tę samą misjęJest to idealny wybór dla integratora systemów EO-IR do projektowania ładunku użytkowego do zastosowań lotniczych lub statkowych.


Główne cechy


Obrazy Mega Pixel
• 1280×1024 wysokiej rozdzielczości dla szerszej FOV i dłuższej odległości
• rozmiar pikseli 12 μm dla lepszej rozdzielczości przestrzennej


Wyraźna jakość
• Dobra jednolitość, skuteczna częstotliwość pikseli> 99,5%
• Wysoka wrażliwość, NETD≤20mK


Szybka integracja
• Wsparcie interfejsu Cameralink, wyjście danych obrazu RAW/YUV
• Różne optyczne konfiguracje ciągłego zoomu są opcjonalne


Specyfikacja produktu


Model GAVIN1212
Wydajność detektora IR
Rozstrzygnięcie 1280x1024
Wskaźnik pikseli 12 μm
Kryochłodnik RS058F
Zakres widmowy 30,7 μm ≈ 4,8 μm MW
Czas chłodzenia ((20°C) ≤8min
NETD (20°C) ≤ 20mK
Przetwarzanie obrazu
Prędkość obrazu 50 Hz/100 Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie ×1/×2/×4
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny J30JZ 25pin; specjalny interfejs wyjściowy HDMI
Wideo analogowe /
Digitalne wideo Wyjście HDMI: YUV
Wyjście kamer: 16 bitów RAW/YUV
Sync zewnętrzny

Synchronizacja zewnętrzna: RS422
Komunikacja RS422, 115200bps
Zasilanie 24V±1V
Stabilne zużycie energii 16W
Rozmiar (mm) 165x86x107
Waga ≤ 1600 g
Temperatura działania -40°C ~ +60°C
Wielkość wibracji Wibracje: GJB Wyroby transportowe transportu dużych prędkości
Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każda
Soczewki optyczne
Opcjonalna soczewka Zwiększenie ciągłe: 37,5~750mm/F4
Stały zoom: 19mm/F2; 40mm/F2; 240mm/F2


Zastosowania przemysłowe


Moduł kamery termicznej podczerwonej GAVIN1212 jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania widzenia lotniczego, ładunek użyteczny wielosensorów itp.

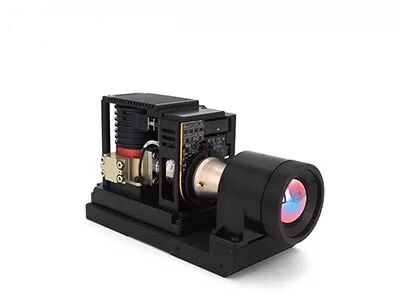

Chłodzony rdzeń modułu detektora podczerwieni 1280x1024 12μM do monitorowania dalekiego zasięgu 0


Nasz sposób służby


Przedsprzedaż

Analiza wymagań

Ocena scenariusza

Wybór produktu

Dostosowane rozwiązania



Rozmieszczenie

Szybka dostawa

Integracja systemu i testowanie

Szkolenie techniczne

Wytyczne dotyczące stosowania



Po sprzedaży.

Diagnostyka zdalna

Usługi gwarancyjne

Uaktualnienia oprogramowania

Utrzymanie techniczne


Często zadawane pytanie


1Wykorzystanie detektora podczerwonego chłodzonego w dwóch kolorach LWIR, MWIR/LWIR


W technologii obrazowania termicznego w podczerwieni detektory termiczne długowzorowe mają silną penetrację przez zakurzone atmosfery, nie są zakłócone przez efekty błyszczącego słońca i odbicia światła.W różnych skomplikowanych środowiskach można uzyskać doskonałą jakość obrazuNa przykład pojazdy poruszające się w pyłowej atmosferze, statki żeglujące na wodzie z odblaskowym światłem, a samoloty latające w chmurach.


Dwukolorowy chłodzony detektor podczerwieni łączy w sobie zalety wykrywania fal średnich i długich w jednym zestawie chłodzonych detektorów podczerwieni,o pojemności nieprzekraczającej 10 W,Może być używany do wykrywania złożonych tła i monitorowania szybko poruszających się celów.
