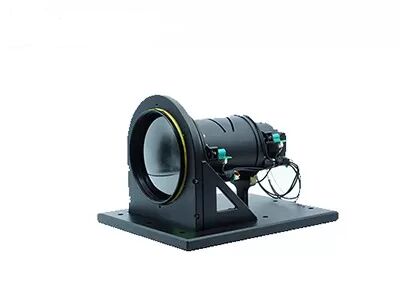

Niechłodzony rdzeń kamery termowizyjnej z dużą matrycą 1280x1024 12μM do monitorowania bezpieczeństwa
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozmiar | 20x20x10,4mm |
High Light | Niechłodzony rdzeń kamery termowizyjnej 12uM,1280x1024 rdzeń kamery termowizyjnej bezpieczeństwa |
Duża matryca 1280x1024 / 12μm Niechłodzony rdzeń kamery termowizyjnej FPA do bezpieczeństwa i monitorowania
Niechłodzony rdzeń kamery termowizyjnej PLUG1212 oferuje obrazy termowizyjne o rozdzielczości do 1280x1024 pikseli i pokazuje najdrobniejsze szczegóły.Zmniejszony rozmiar piksela 12 µm zapewnia lepszą rozdzielczość przestrzenną i pasuje do krótszej ogniskowej obiektywu optycznego, aby osiągnąć ten sam zasięg.
Rdzeń termiczny na podczerwień PLUG1212 jest stosowany w wielu obszarach, a jego rozwiązania w zakresie informacji wizualnej obejmują dzień, noc, słabą widoczność i wszystkie warunki pogodowe.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu czujnika termicznego i modułu czujnika obrazu termicznego.Możemy zapewnić naszym klientom różnorodne rozwiązania do obrazowania termicznego w podczerwieni, które skracają czas wtórnego rozwoju i znacznie obniżają koszty dla klientów.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Wyraźna jakość obrazu i szczegóły
- Łatwa integracja i wtyczka
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA1212 |
Wydajność detektora podczerwieni | |
Rezolucja | 1280x1024 |
Rozstaw pikseli | 12μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz |
Czas rozruchu | <25s |
Wideo analogowe | / |
Wideo cyfrowe | HDMI/RAW/YUV/BT1120 |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 5 ± 0,5 V |
Typowe zużycie energii | <2,0 W |
Charakterystyka fizyczna | |
Wymiar (mm) | 56x56x40,2 |
Waga | ≤220g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 19mm/25mm |
Moduł obrazowania w podczerwieni PLU1212 jest szeroko stosowany w ochronie i monitorowaniu, na zewnątrz, w straży pożarnej i ratownictwie, w organach ścigania i ratownictwie, ADAS, ładunkach UAV itp.
1. Co to jest rozdzielczość detektora podczerwieni
To znaczy liczba pikseli termowizji.Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejszy obiekt z większej odległości.Zwykle rozdzielczość termowizji w podczerwieni waha się od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itd. Przy wyższej rozdzielczości koszt detektora będzie większy.
2. Pole widzenia (FOV)
Odnosi się do dwuwymiarowego pola widzenia przestrzeni obiektu obserwowanego przez układ optyczny kamery termowizyjnej na podczerwień.Biorąc jako przykład poziome FOV, zakładając, że rozmiar matrycy detektorów to A×B, rozmiar piksela to d, a ogniskowa obiektywu to f, to kąt FOV w poziomie θ=2×acrtan (A×d/2f) .
Po wybraniu układu detektorów i wielkości pikseli pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe;przy krótszej ogniskowej pole widzenia będzie szersze.
