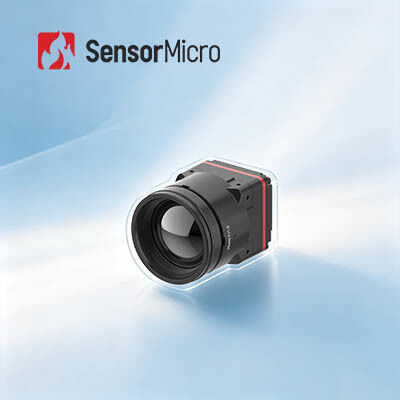

Niechłodzone rdzeń kamery termicznej o rozdzielczości 1280x1024 i rozmiarze pikseli 8μm dla bardzo niskiego zużycia energii 1W
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Napięcie zasilania | 4,5-5,5 V |
| Typowy pobór mocy | 1 W | Cyfrowy interfejs wideo | MIPI-CSI |
| Podkreślić | Niechłodzony rdzeń kamery termicznej 12um,Rdzeń kamery termicznej bezpieczeństwa 1280x1024 |
||
opis produktu
Duży, niechłodzony rdzeń kamery termowizyjnej 1280x1024 8 µm do urządzeń noszonych
Przegląd produktu
Zoptymalizuj swoje urządzenia do obrazowania termowizyjnego dzięki wysokowydajnemu rdzeniowi kamery na podczerwień iTL1208, przełomowemu rozwiązaniu zbudowanemu z myślą o wiodącej w branży wydajności SWaP (rozmiar, waga i moc). Przełamując tradycyjne ograniczenia rozmiaru megapixelowych kamer termowizyjnych, iTL1208 charakteryzuje się ultrakompaktową obudową 22,6 × 22,6 × 34,5 mm, lekką wagą 35,7 ± 2 g i bardzo niskim zużyciem energii 1 W, idealnie nadając się do scenariuszy zastosowań przenośnych i mobilnych.
Jako pierwszy na świecie megapixelowy rdzeń kamery termowizyjnej 8 µm, integruje wysokiej klasy detektor o wysokiej rozdzielczości 1280 × 1024 oraz zaawansowane algorytmy przetwarzania obrazu, aby przechwytywać wyraźne, szczegółowe obrazy termowizyjne.
SensorMicro specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów podczerwieni, modułów termowizyjnych i rdzeni kamer termowizyjnych. Dostarczamy klientom różnorodne rozwiązania do obrazowania termowizyjnego na podczerwień, które skracają czas rozwoju wtórnego i znacznie obniżają koszty.
Główne cechy
- Przełom megapixelowy 8 µm: Pierwszy na świecie megapixelowy rdzeń kamery termowizyjnej 8 µm zasilany super detektorem podczerwieni ApexCore 1280 × 1024/8 µm, równoważący wysoką rozdzielczość z ultrakompaktową integracją.
- Lider wydajności SWaP: Mierzy zaledwie 22,6 × 22,6 × 34,5 mm, waży 35,7 ± 2 g (w tym obiektyw 12 mm) i zużywa zaledwie 1 W, przełamując barierę rozmiaru dla megapixelowego obrazowania termowizyjnego.
- Optyka bez germanu: Optyka chalkogenkowa z wieloma opcjami obiektywów dla różnorodnych wymagań aplikacyjnych.
- Szybka integracja: Interfejs wyjściowy obrazu MIPI CSI z wyjściem danych RAW i YUV dla uproszczonej integracji systemu.
Specyfikacje produktu
| Model | iTL1208 |
|---|---|
| Wskaźniki detektora IR |
Materiał czuły: VOx Rozdzielczość: 1280 × 1024 Rozmiar piksela: 8 µm Odpowiedź spektralna: 8 µm ~ 14 µm Typowy NETD: ≤30mK |
| Przetwarzanie obrazu |
Cyfrowa liczba klatek na sekundę: 25/30 Hz Czas uruchomienia: ≤6s Cyfrowy obraz wideo: RAW/YUV Algorytm obrazu: NUC/3DNR/DNS/DRC/EE Wyświetlanie obrazu: 10 typów (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektryczne |
Standardowy interfejs zewnętrzny: 34-pinowy interfejs złącza: BP04SD-34-0065-R0 Interfejs komunikacyjny: TTL-232/I2C Cyfrowy interfejs wideo: MIPI-CSI Napięcie zasilania: 4,5-5,5 V Typowe zużycie energii: 1 W |
| Mechaniczne |
Rozmiar (w tym obiektyw): • Obiektyw 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm) • Obiektyw 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm) • Obiektyw 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm) • Obiektyw 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm) • Obiektyw 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm) • Obiektyw 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm) Waga (w tym obiektyw): • Obiektyw 5 mm: 85,5 ± 4,5 g • Obiektyw 10 mm: 70,5 ± 3,6 g • Obiektyw 12 mm: 35,7 ± 2 g • Obiektyw 17 mm: 40,7 ± 2,1 g • Obiektyw 25 mm: 71,0 ± 3,6 g • Obiektyw 35 mm: 110 ± 5,5 g |
| Adaptacja środowiskowa |
Temperatura pracy: -40℃~+70℃ Temperatura przechowywania: -45℃~+85℃ Wilgotność: 5%~95%, bez kondensacji Wibracje: 5,35 grms, losowe wibracje, 3 osie Uderzenie: Połowa fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków Certyfikacja: ROHS2.0/REACH Obiektyw optyczny: Stała ostrość Atermiczny: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego iTL1208 jest szeroko stosowany w gaszeniu pożarów lasów, konserwacji energetycznej, inspekcji fotowoltaicznej, monitoringu bezpieczeństwa, urządzeniach noszonych, urządzeniach przenośnych i innych.
Nasze podejście do usług
Przedsprzedaż
Analiza wymagań
Ocena scenariusza
Wybór produktu
Rozwiązania niestandardowe
Wdrożenie
Szybka dostawa
Integracja i testowanie systemu
Szkolenie techniczne
Wskazówki dotyczące aplikacji
Po sprzedaży
Diagnostyka zdalna
Serwis gwarancyjny
Aktualizacje oprogramowania układowego
Konserwacja techniczna
Często zadawane pytania
Co to jest rozdzielczość detektora podczerwieni?
Czyli liczba pikseli obrazowania termowizyjnego. Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejsze cele na większych odległościach. Zazwyczaj rozdzielczość obrazowania termowizyjnego na podczerwień wynosi od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itp. Im wyższa rozdzielczość, tym wyższy koszt detektora.
Pole widzenia (FOV)
Odnoszą się do dwuwymiarowego pola widzenia przestrzeni obiektów obserwowanych przez układ optyczny kamery termowizyjnej na podczerwień. Biorąc jako przykład poziome FOV, zakładając, że rozmiar tablicy detektora wynosi A×B, rozmiar piksela to d, a ogniskowa obiektywu to f, wówczas kąt poziomego FOV θ=2×arctg (A×d/2f).
Po wybraniu tablicy detektora i rozmiaru piksela, pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe; przy krótszej ogniskowej pole widzenia będzie szersze.
