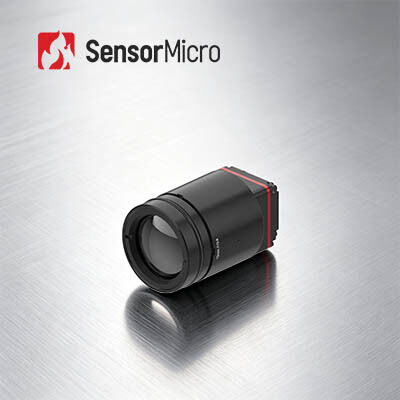

1280×1024 Rozdzielczość 8μm Rozmiar pikseli 30mK NETD Nieochłodzony moduł kamery termowizyjnej wysokiej rozdzielczości

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL1208
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 / 8μm Obiektyw aparatu Wiele dostępnych
Algorytm obrazu NUC/3DNR/DNS/DRC/EE NETD ≤30mK
Zakres widmowy 8 ~ 14μm LW Cyfrowy interfejs wideo MIPI-CSI
Podkreślić

Moduł kamery na podczerwień 640x512

,

moduł kamery na podczerwień
Zostaw wiadomość
opis produktu
1280*1024 / 8 µm Niechłodzona kamera termowizyjna Moduł wysokiej rozdzielczości
Przegląd produktu

Z przyjemnością polecamy nasz moduł termowizyjny iTL1208, rdzeń kamery na podczerwień iTL1208 o rozdzielczości 8 µm, specjalnie zaprojektowany dla globalnych nabywców skupiających się na niskim SWaP i wysokiej wydajności kosztowej komponentów termicznych. Ten kompaktowy moduł ma wymiary 22,6*22,6*34,5 mm i masę netto 35,7 g ze standardowym obiektywem 12 mm, co czyni go wysoce adaptowalnym do zagranicznych, popularnych produktów ręcznych i mobilnych.

Zapewnia wyjątkową czułość termiczną z NETD 30 mK i ostre obrazy termiczne HD 1280*1024, wspomagane wbudowanymi algorytmami przetwarzania obrazu. Zarezerwowano wszystkie standardowe interfejsy przemysłowe: MIPI CSI, podwójne wyjście danych RAW/YUV oraz kanały sterowania szeregowego/I2C. Wspieramy testowanie próbek, zamówienia próbne w małych partiach i pełne transgraniczne doradztwo techniczne w zakresie lokalnego montażu produktu i wprowadzenia na rynek.

Główne cechy
  • Ekstremalnie lekka konstrukcja
    Kompaktowe wymiary 22,6*22,6*34,5 mm i waga 35,7 g (w tym obiektyw 12 mm)
    Jedne z najwyższych poziomów integracji w swojej klasie
  • Wysoka czułość, precyzyjne wykrywanie
    Ultra-mały rozmiar piksela 8 µm z rozdzielczością 1280*1024, zapewniający drobne detale i wyraźne obrazy
    Typowy NETD ≤ 30 mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
  • Uproszczony rozwój, szybka integracja
    Dostępne są liczne opcje obiektywów optycznych, aby sprostać różnorodnym wymaganiom aplikacji
    Obsługuje interfejs wyjściowy obrazu MIPI CSI
    Wyjście danych obrazu RAW i YUV, ze sterowaniem przez port szeregowy/I2C
Specyfikacje produktu
Model iTL1208
Wskaźniki detektorów IR Materiał czuły: VOx
Rozdzielczość: 1280*1024
Rozmiar piksela: 8 µm
Odpowiedź spektralna: 8 µm ~ 14 µm
Typowy NETD: ≤30mK
Przetwarzanie obrazu Cyfrowa liczba klatek na sekundę: 25/30 Hz
Czas uruchomienia: ≤6s
Cyfrowy obraz wideo: RAW/YUV
Algorytm obrazu: NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu: 10 typów (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Oprogramowanie PC Sterowanie modułem i wyświetlanie wideo
Elektryczne Standardowy interfejs zewnętrzny: 34Pin_Connector Interface: BP04SD-34-0065-R0
Interfejs komunikacyjny: TTL-232/I2C
Cyfrowy interfejs wideo: MIPI-CSI
Napięcie zasilania: 4,5-5,5 V
Typowe zużycie energii: 1 W
Mechaniczne Rozmiar (w tym obiektyw):
• Z obiektywem 5 mm: 22,6 mm*22,6 mm*50 mm (średnica zewnętrzna obiektywu Φ37 mm)
• Z obiektywem 10 mm: 22,6 mm*22,6 mm*45,3 mm (średnica zewnętrzna obiektywu Φ33 mm)
• Z obiektywem 12 mm: 22,6 mm*22,6 mm*34,5 mm (średnica zewnętrzna obiektywu Φ26,6 mm)
• Z obiektywem 17 mm: 22,6 mm*22,6 mm*35,4 mm (średnica zewnętrzna obiektywu Φ27 mm)
• Z obiektywem 25 mm: 22,6 mm*22,6 mm*44,2 mm (średnica zewnętrzna obiektywu Φ33 mm)
• Z obiektywem 35 mm: 22,6 mm*22,6 mm*50,9 mm (średnica zewnętrzna obiektywu Φ43,2 mm)

Waga (w tym obiektyw):
• 85,5±4,5 g (z obiektywem 5 mm)
• 70,5±3,6 g (z obiektywem 10 mm)
• 35,7±2 g (z obiektywem 12 mm)
• 40,7±2,1 g (z obiektywem 17 mm)
• 71,0±3,6 g (z obiektywem 25 mm)
• 110±5,5 g (z obiektywem 35 mm)
Adaptacja środowiskowa Temperatura pracy: -40℃~+70℃
Temperatura przechowywania: -45℃~+85℃
Wilgotność: 5%~95%, bez kondensacji
Wibracje: 5,35 grms, losowe wibracje, 3 osie
Uderzenie: Półsinusoida, 40g/11ms, kierunek uderzenia oś X, 3 razy
Certyfikacja: ROHS2.0/REACH
Obiektyw optyczny: Stała ostrość Atermiczny: 5/10/12/17/25/35 mm
Zastosowania przemysłowe
  • Gaszenie pożarów lasów
  • Konserwacja sieci energetycznych
  • Inspekcja fotowoltaiczna
  • Monitorowanie bezpieczeństwa
  • Urządzenia noszone
  • Urządzenia przenośne
Zalety produktu
  • Zróżnicowany portfel produktów
    Szeroki zakres formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, aby sprostać różnorodnym wymaganiom integracji.
  • Bogactwo odmian produktów
    Wiele rozdzielczości matryc, rozmiarów pikseli, zakresów fal i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.
  • Wyjątkowa wydajność
    Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność — zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
  • Łatwa integracja
    Wiele opcji interfejsów sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Co to jest zakres DRI?
Jest to sposób pomiaru odległości, na której detektor podczerwieni może wygenerować obraz określonego celu i można go podzielić na zasięg detekcji, zasięg rozpoznania, zasięg identyfikacji. D (Detekcja): zdolność do odróżnienia obiektu od tła R (Rozpoznanie): zdolność do klasyfikacji klasy obiektu (zwierzę, człowiek, pojazd, łódź…) I (Identyfikacja): zdolność do szczegółowego opisu obiektu (mężczyzna w kapeluszu, jeleń, Jeep…) Zgodnie z kryteriami Johnsona, gdy prawdopodobieństwo widoczności szczegółów celu na odległości DRI wynosi 50%, minimalna liczba par linii celu wynosi 1:3:6 (lub 1:4:8), a odpowiadająca im minimalna liczba pikseli wynosi 2:6:12 (lub 2:8:16). Zakładając, że średnica celu wynosi H, ogniskowa f, rozmiar piksela d, a liczba par linii n, wówczas odległość widzenia L=H*f/(2n*d)
