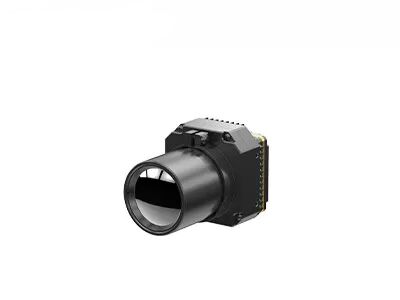

LWIR Niechłodzony rdzeń kamery termowizyjnej 640x512 17μM do straży pożarnej i ratownictwa
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 / 17μm | Obiektyw aparatu | Wiele dostępnych |
---|---|---|---|
Waga | <90g | NETD | <30mK |
Zakres widmowy | 8 ~ 14μm LW | Rozmiar | 44,5x44,5x33,6mm |
High Light | Ratuj rdzeń kamery termowizyjnej LWIR,niechłodzony rdzeń kamery termowizyjnej LWIR |
640x512 / 17μm Niechłodzony moduł kamery termowizyjnej do obserwacji na zewnątrz, obserwacji zwierząt
PLUG617 to jeden z niechłodzonych modułów czujnika kamery termowizyjnej serii PLUG opracowany przez Global Sensor Technology (GST).
Moduł kamery PLUG617 LWIR, składający się z niechłodzonej matrycy kamery termowizyjnej 640x512 / 17µm, pełnej serii elementów optycznych, obwodu przetwarzania sygnału i unikalnego algorytmu przetwarzania obrazu, zapewnia wyraźny obraz i doskonałą wydajność.
Niechłodzone moduły na podczerwień z serii PLUG zostały opracowane specjalnie z myślą o różnych spersonalizowanych wymaganiach obserwacyjnych, które zapewniają różne standardowe interfejsy przemysłowe i opcje soczewek na podczerwień, aby spełnić określone wymagania dotyczące integracji.Niektóre profesjonalne rozwiązania termowizyjne zostały zastosowane w wielu zastosowaniach.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja i wtyczka
- Wyraźna jakość obrazu i szczegóły
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA617 |
Wydajność detektora podczerwieni | |
Rezolucja | 640x512 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 9Hz/25Hz/30Hz/50Hz/60Hz |
Czas rozruchu | <10s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 4~6V |
Typowe zużycie energii | <1,2 W |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | <90g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Zmotoryzowany obiektyw: 75mm/100mm/150mm Ciągły zoom optyczny: 30-150mm |
Moduł kamery termowizyjnej PLUG617 jest szeroko stosowany w bezpieczeństwie i monitoringu, na zewnątrz, w ratownictwie organów ścigania, straży pożarnej i ratownictwie, ADAS, ładunki UAV itp.
1. Rozdzielczość przestrzenna
Jako wskaźnik wyrazistości obrazu termowizyjnego wykazuje on zdolność do rozróżniania przestrzennego kształtu celu i jest zwykle wyrażany w mrad (miliradianach).
Rozdzielczość przestrzenna jest miarą najmniejszego obiektu, który może zostać rozdzielony przez czujnik, lub obszaru gruntu zobrazowanego dla chwilowego pola widzenia (IFOV) czujnika.Na IFOV ma wpływ rozmiar pojedynczego elementu wykrywającego d oraz ogniskowa obiektywu f.
To jest iFOV = d / f
Dla danej odległości, im mniejsza wartość rozdzielczości przestrzennej, tym mniejszy cel i bogatsze szczegóły.Dla danego celu im mniejsza wartość rozdzielczości przestrzennej, tym większy zasięg zostanie wykryty.
