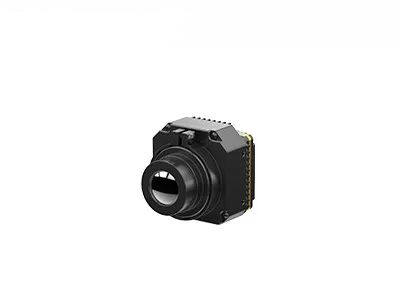

Rdzeń kamery termowizyjnej LWIR o wysokiej czułości Niechłodzony NETD 30mk 8 ~ 14μm

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu WTYCZKA417R
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 400x300 / 17μm Częstotliwość wyświetlania klatek 25Hz/30Hz/50Hz/60Hz
NETD <30mK Zakres widmowy 8~14μm
Rozmiar 44,5x44,5x33,6mm Waga ≤77g
High Light

Rdzeń kamery termowizyjnej NETD 30mk

,

niechłodzony rdzeń kamery termowizyjnej 14um

Zostaw wiadomość
opis produktu
PLUG417R Niechłodzony moduł termiczny



LWIR 400x300 / 17μm Niechłodzony rdzeń kamery termowizyjnej z termografią przemysłową



Opis produktu



Rdzeń kamery termowizyjnej PLUG417R wykorzystuje niechłodzony detektor podczerwieni LWIR 400x300 / 17μm z opcjonalną funkcją pomiaru temperatury w zakresie od -20℃~150℃ do pomiaru temperatury ciała lub w warunkach przemysłowych.Ten moduł termiczny na podczerwień może nie tylko mierzyć wartość temperatury wokół ciebie, ale także wyświetlać obraz termowizyjny.Więc to musi być twój najlepszy wybór do monitorowania zmian temperatury.



Ten mały moduł kamery na podczerwień może być szeroko stosowany w zastosowaniach termowizyjnych, takich jak termografia, kontrola energii elektrycznej, inspekcja budynków itp. Jest korzystny dla klientów OEM w zakresie wtórnego rozwoju i integracji we wszelkiego rodzaju kamerach termowizyjnych i kamerach termowizyjnych na podczerwień.



Główne cechy


-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja
- Wyraźna jakość obrazu i szczegóły
- Konfigurowalny zakres temperatur
- Silna zdolność adaptacji do środowiska



Specyfikacja produktu



Model WTYCZKA417R
Wydajność detektora podczerwieni
Rezolucja 400x300
Rozstaw pikseli 17μm
Zakres widmowy 8~14μm
NETD <30mk
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek 25Hz/30Hz/50Hz/60Hz
Czas rozruchu <15s
Wideo analogowe PAL/NTSC
Wideo cyfrowe RAW/YUV/BT656/LVDS
Komponent rozszerzenia USB/Camerlink
Tryb ściemniania Liniowy/Histogram/Mieszany
Zoom cyfrowy Zoom ciągły 1~8X, krok 1/8
Wyświetlanie obrazu Czarny gorący/biały gorący/pseudokolor
Kierunek obrazu Odwróć poziomo/pionowo/po przekątnej
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny Interfejs 50pin_HRS
Tryb komunikacji RS232-TTL, 115200b/s
Napięcie zasilania 4,5~6V
Pomiar temperatury
Zakres temperatury pracy -10°C~50°C
Zakres temperatury -20°C~150°C, 100°C~550°C
Dokładność temperatury ±2°C lub ±2% (weź wartość maksymalną)
SDK ARM/Windows/Linux SDK, pełnoekranowa termografia
Charakterystyka fizyczna
Wymiar (mm) 44,5x44,5x36,6
Waga ≤77g
Adaptacja środowiskowa
Operacja Temperatura -40°C ~ +70°C
Temperatura przechowywania -45°C ~ +85°C
Wilgotność 5% ~ 95%, bez kondensacji
Wibracja Losowe wibracje 5,35 g, 3 osie
Zaszokować Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków
Optyka
Opcjonalny obiektyw Stała ostrość atermiczna: 7,5 mm/13 mm/19 mm/25 mm/35 mm



Zastosowania przemysłowe



Rdzeń kamery termowizyjnej PLUG417R jest szeroko stosowany w kontroli energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu budynków HVAC, na zewnątrz, w straży pożarnej i ratownictwie, w organach ścigania i ratownictwie, ADAS, ładunkach UAV itp.



Rdzeń kamery termowizyjnej LWIR o wysokiej czułości Niechłodzony NETD 30mk 8 ~ 14μm 0



Pochwały od Klientów



Rdzeń kamery termowizyjnej LWIR o wysokiej czułości Niechłodzony NETD 30mk 8 ~ 14μm 1



Często zadawane pytania



1. O detektorze termicznym


Zasada działania detektorów termicznych polega na wykorzystaniu efektu cieplnego do podgrzania elementu detekcyjnego i spowodowania przemiany cieplnej niektórych właściwości fizycznych, tak aby można było wykryć energię promieniowania podczerwonego.

Detektor termiczny działa w temperaturze pokojowej.Podczas jego działania zachodzą zmiany temperatury, które mogą mieć powolną reakcję i stosunkowo niską czułość w porównaniu z detektorami fotonowymi.

Istnieją głównie 4 typy detektora termicznego na podczerwień: termopara/termopile, detektor piroelektryczny, termistor/bolometr, mikrobolometr



2. Jak działa termowizja w podczerwieni?


System termowizyjny na podczerwień to pasywna bezkontaktowa detekcja i identyfikacja w technologii podczerwieni.Skupia promieniowanie podczerwone sceny na detektorze podczerwieni z matrycą ogniskową przez system optyczny podczerwieni, który może przechodzić przez promieniowanie podczerwone.Detektor termiczny przetwarza sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i przetwarzanie wideo tworzy obraz w podczerwieni, który można obserwować gołym okiem.
