Rdzeń kamery termowizyjnej LWIR Uncooled 400x300 do ochrony budynków HVAC

  • LWIR Thermal Camera Core Uncooled 400x300 for Building HVAC Security
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu WTYCZKA417R
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 400x300 / 17μm Ramka klatek 25Hz/30Hz/50Hz/60Hz
NETD <30mK Zakres widmowy 8~14μm
Rozmiar 44,5x44,5x33,6mm Waga ≤77g
Podkreślić

Rdzeń kamery termowizyjnej LWIR 400x300

,

rdzeń kamery termowizyjnej LWIR HVAC
Zostaw wiadomość
opis produktu
PLUG417R Niechłodzony moduł cieplny


Moduł kamery termicznej LWIR o wymiarach 400x300 17μM nieochłodzony termografią przemysłową


Opis produktu


PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementTen moduł termiczny podczerwony może nie tylko mierzyć wartość temperatury wokół siebie, ale także wyświetlać obrazy termiczne.


Ten mały moduł kamery podczerwonej może być szeroko stosowany w zastosowaniach obrazowania termicznego podczerwonego, takich jak termografia, kontrola mocy elektrycznej, kontrola budynków itp.Jest to korzystne dla klientów OEM w zakresie wtórnego rozwoju i integracji we wszystkich rodzajach aparatów do obrazowania termicznego i kamer termograficznych podczerwonych..


Główne cechy


- NETD < 30mk, wysoka wrażliwość
- Stabilna wydajność
- Łatwa integracja
- Jasna jakość obrazu i szczegóły
- Dostosowany zakres temperatury
- Duża zdolność adaptacji do środowiska


Specyfikacja produktu


Model PLUG417R
Wydajność detektora IR
Rozstrzygnięcie 400x300
Wskaźnik pikseli 17 μm
Zakres widmowy 8~14 μm
Wpływ < 30mk
Przetwarzanie obrazu
Prędkość obrazu 25Hz/30Hz/50Hz/60Hz
Czas uruchomienia < 15 s
Wideo analogowe PAL/NTSC
Digitalne wideo Wymagania w odniesieniu do systemów monitorowania
Komponent rozszerzenia USB/Camerlink
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1~8X ciągłe powiększanie, wielkość kroku 1/8
Wyświetlacz obrazu Czarny Gorący/Biały Gorący/Pseudo Kolor
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny 50pin_HRS Interfejs
Tryb komunikacji RS232-TTL, 115200bps
Napięcie zasilania 4.5~6V
Pomiar temperatury
Zakres temperatury pracy -10°C~50°C
Zakres temperatury -20°C do 150°C, 100°C do 550°C
Dokładność temperatury ±2°C lub ±2% (Przyjąć maksymalną wartość)
SDK ARM/Windows/Linux SDK, termografia na pełnym ekranie
Cechy fizyczne
Rozmiar (mm) 44.5x44.5x36.6
Waga ≤ 77 g
Przystosowanie się do środowiska
Temperatura działania -40°C ~ +70°C
Temperatura przechowywania -45°C ~ +85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Przypadkowe drgania 5,35 gramów, 3 osi
Szok. Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek
Optyka
Opcjonalna soczewka Stałe skupienie Athermal: 7.5mm/13mm/19mm/25mm/35mm


Zastosowania przemysłowe


Rdzeń kamery termicznej PLUG417R jest szeroko stosowany w inspekcji energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu HVAC w budynkach, na zewnątrz, straży pożarnej i ratownictwa, egzekwowaniu prawa i ratownictwie, ADAS,Ładunki użyteczne UAV itd..

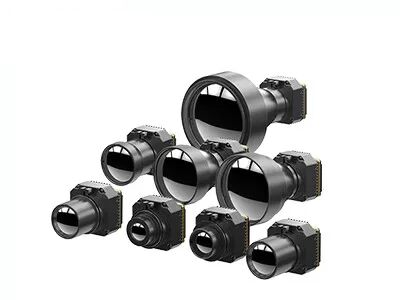

Rdzeń kamery termowizyjnej LWIR Uncooled 400x300 do ochrony budynków HVAC 0


Dostosowana obsługa


Dostosowanie produktu: dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla branży

Wsparcie techniczne i szkolenia na miejscu: zapewnienie podstawowym klientom praktycznej konfiguracji systemu i szkolenia operacyjnego

Wspólne innowacje dla nowych produktów i rynków: Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni


Często zadawane pytanie


1. Zasada działania Infraczerwonego Array Focal Plane


Na detektorze płaszczyzny ogniskowej umieszczono szereg fotowrażliwych elementów.Promienie podczerwone emitowane z nieskończoności są obrazowane na tych wrażliwych na światło elementów szeregu płaszczyzny ogniskowej poprzez system optycznyDetektor przekształca sygnał świetlny w sygnał elektryczny i wykonuje integralną wzmacnianie, pobieranie próbek, wyjście bufor i multipleksujący system,i ostatecznie jest wysyłany do systemu monitorowania w celu utworzenia obrazu.
