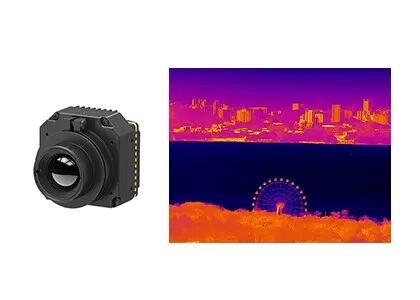

Niechłodzony rdzeń kamery termowizyjnej LWIR 400x300 17μM do inspekcji budowlanych
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 400x300 / 17μm | Częstotliwość wyświetlania klatek | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Zakres widmowy | 8~14μm |
Rozmiar | 44,5x44,5x33,6mm | Waga | ≤77g |
High Light | Rdzeń kamery termowizyjnej LWIR 17uM,rdzeń kamery LWIR do kontroli budynków |
Moduł kamery termowizyjnej 400x300 17μM LWIR niechłodzony z termografią przemysłową
Rdzeń kamery termowizyjnej PLUG417R wykorzystuje niechłodzony detektor podczerwieni LWIR 400x300 / 17μm z opcjonalną funkcją pomiaru temperatury w zakresie od -20℃~150℃ do pomiaru temperatury ciała lub w warunkach przemysłowych.Ten moduł termiczny na podczerwień może nie tylko mierzyć wartość temperatury wokół ciebie, ale także wyświetlać obraz termowizyjny.Więc to musi być twój najlepszy wybór do monitorowania zmian temperatury.
Ten mały moduł kamery na podczerwień może być szeroko stosowany w zastosowaniach termowizyjnych, takich jak termografia, kontrola energii elektrycznej, inspekcja budynków itp. Jest korzystny dla klientów OEM w zakresie wtórnego rozwoju i integracji we wszelkiego rodzaju kamerach termowizyjnych i kamerach termowizyjnych na podczerwień.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja
- Wyraźna jakość obrazu i szczegóły
- Konfigurowalny zakres temperatur
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA417R |
Wydajność detektora podczerwieni | |
Rezolucja | 400x300 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz/50Hz/60Hz |
Czas rozruchu | <15s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 4,5~6V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (weź wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, pełnoekranowa termografia |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | ≤77g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Rdzeń kamery termowizyjnej PLUG417R jest szeroko stosowany w kontroli energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu budynków HVAC, na zewnątrz, w straży pożarnej i ratownictwie, w organach ścigania i ratownictwie, ADAS, ładunkach UAV itp.
1. Co to jest rozdzielczość detektora podczerwieni
To znaczy liczba pikseli termowizji.Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejszy obiekt z większej odległości.Zwykle rozdzielczość termowizji w podczerwieni waha się od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itd. Przy wyższej rozdzielczości koszt detektora będzie większy.
2. Pole widzenia (FOV)
Odnosi się do dwuwymiarowego pola widzenia przestrzeni obiektu obserwowanego przez układ optyczny kamery termowizyjnej na podczerwień.Biorąc jako przykład poziome FOV, zakładając, że rozmiar matrycy detektorów to A×B, rozmiar piksela to d, a ogniskowa obiektywu to f, to kąt FOV w poziomie θ=2×acrtan (A×d/2f) .
Po wybraniu układu detektorów i wielkości pikseli pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe;przy krótszej ogniskowej pole widzenia będzie szersze.
