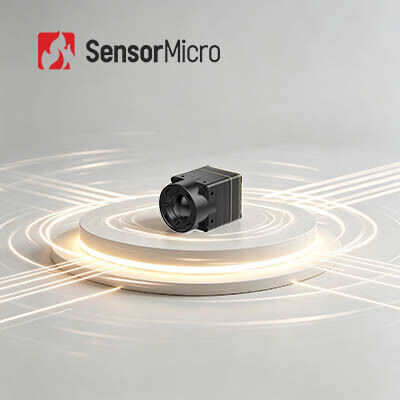

Rdzeń kamery termicznej z rozdzielczością 640x512 8μm Pixel Pitch i ≤30mK NETD Uncooled LWIR Infrared Detector

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL608
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Liczba klatek na sekundę 30/50 Hz Rezolucja 640x512
Zużycie energii 0,4 W Typowy NETD ≤30mK
Napięcie zasilania 4-5,5 V Rozstaw pikseli 8μm
Podkreślić

Kamera termowizyjna drona poziomu wafla

,

niechłodzona kamera termowizyjna drona 640x512

,

rdzeń kamery IR 12um
Zostaw wiadomość
opis produktu
Rdzeń kamery termowizyjnej z niechłodzonym detektorem podczerwieni o wymiarach 640 x 512/8 μm z poziomem płytki
Przegląd produktu

iTL608 to wysokowydajny, niechłodzony rdzeń kamery termowizyjnej LWIR VOx, charakteryzujący się wiodącą w branży integracją i stabilnością. Pod względem wymiarowym charakteryzuje się kompaktowymi rozmiarami 13 × 13 × 18,3 mm i całkowitą wagą 6,7 ± 1,5 g (w zestawie obiektyw 6 mm), co minimalizuje ładowność i zajmowanie miejsca w przypadku systemów przenośnych. Jeśli chodzi o wydajność obrazowania, wykorzystuje on ultradrobny czujnik pikseli o średnicy 8 μm i rozdzielczości natywnej 640 × 512 i osiąga ultraniską wartość NETD ≤30 mK, zapewniając wyjątkową zdolność rozróżniania temperatury do wykrywania obiektów otoczenia w widmie LWIR 8–14 μm. Zintegrowane algorytmy korekcji niejednorodności NUC i algorytmy redukcji szumów 3DNR 3D skutecznie optymalizują płaskość obrazu i tłumią artefakty. Aby zapewnić zgodność programistyczną, oferuje opcjonalne soczewki optyczne, wiele interfejsów wyjściowych wideo (MIPI/USB 2.0/BT.656), podwójne wyjście danych RAW/YUV oraz protokoły sterowania szeregowego/I2C, ułatwiając efektywne dostosowywanie i integrację przemysłowych i komercyjnych systemów termowizyjnych.

Główne cechy
  • Ekstremalnie lekka konstrukcja
    Kompaktowy rozmiar 13 × 13 × 18,3 mm i waga 6,7 ​​±1,5 g (w tym obiektyw 6 mm)
    Jeden z najwyższych poziomów integracji w swojej klasie
  • Wysoka czułość, precyzyjne wykrywanie
    Bardzo mały piksel o wielkości 8 μm i rozdzielczości 640 × 512 zapewnia doskonałe szczegóły i wyraźne obrazy
    Typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
  • Uproszczony rozwój, szybka integracja
    Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji
    Obsługuje wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656
    Wyjście danych obrazu RAW i YUV, sterowanie poprzez port szeregowy/I2C
Specyfikacje produktu
Model iTL608
Wskaźniki detektorów podczerwieni
Wrażliwy materiał Vox
Rezolucja 640×512
Rozmiar piksela 8μm
Odpowiedź widmowa 8μm ~ 14μm
Typowy NETD ≤30mK
Przetwarzanie obrazu
Cyfrowa liczba klatek na sekundę 30/50 Hz
Czas uruchomienia ≤6s
Wideo cyfrowe RAW/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Oprogramowanie komputerowe
Oprogramowanie Sterowanie modułem i wyświetlanie wideo
Elektryczny
Standardowy interfejs zewnętrzny Interfejs 34Pin_Connector: BP04SD-34-0065-R0
Interfejs komunikacyjny TTL-232/USB2.0/I2C
Cyfrowy interfejs wideo MIPI/USB2.0/BT.656
Napięcie zasilania 4-5,5 V
Typowe zużycie energii 0,4 W
Mechaniczny
Rozmiar (łącznie z obiektywem) Z obiektywem 6 mm: 13 × 13 × 18,3 mm (zewnętrzna średnica obiektywu Φ12,3 mm)
Z obiektywem 8,7 mm: 13 × 13 × 19,8 mm (zewnętrzna średnica obiektywu Φ15,6 mm)
Z obiektywem 16,7 mm: 13 × 13 × 27,9 mm (zewnętrzna średnica obiektywu Φ22,2 mm)
Z obiektywem 30 mm: 13 × 13 × 39 mm (zewnętrzna średnica obiektywu Φ36 mm)
Waga (łącznie z obiektywem) 6,7 ± 1,5 g (obiektyw 6 mm)
7,5 ± 1,5 g (obiektyw 8,7 mm)
17±1,5 g (obiektyw 16,7 mm)
42,7 ± 1,5 g (obiektyw 30 mm)
Możliwość dostosowania do środowiska
Temperatura pracy -40 ℃ ~ + 70 ℃
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Wilgotność 5%~95%, bez kondensacji
Wibracja 5,35 grama, losowe wibracje, 3-osiowe
Uderzenie Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy
Orzecznictwo ROHS2.0/REACH
Soczewka optyczna Stała ostrość atermiczna: 6/8,7/16,7/30 mm
Zastosowania przemysłowe
Moduł termowizyjny iTL612R Pro może być używany w obszarach gaszenia pożarów lasów, konserwacji energii, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń do noszenia, urządzeń przenośnych itp.
Nasza linia produktów
Wysoka czułość i doskonała wydajność
Wiodąca na świecie technologia w branży podczerwieni
Dostępne różne detektory podczerwieni
Zarówno niechłodzone, jak i chłodzone detektory podczerwieni w różnych formatach i rozmiarach pikseli
Produkcja seryjna zapewniająca szybką dostawę
Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Co to jest termowizja w podczerwieni?
W naturze wszystkie obiekty, których temperatura jest wyższa od zera absolutnego (- 273 ℃) mogą emitować promienie podczerwone. Wykorzystując detektor kamery na podczerwień do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy samym celem a tłem, można uzyskać różne obrazy w podczerwieni, zwane także obrazami termowizyjnymi.
Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zasięg wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni widoczny gołym okiem.
Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej podczerwieni pracuje w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc) detektora. Ma wysoką czułość i potrafi rozróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni. Potrafi wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, wynoszącej ponad dziesięć kilometrów. Konstrukcja chłodzonego detektora jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem w porównaniu z detektorem niechłodzonym.
