Rdzeń kamery termicznej z rozdzielczością 640x512 8μm Pixel Pitch i ≤30mK NETD Uncooled LWIR Infrared Detector

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL608
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Liczba klatek na sekundę 30/50 Hz Rezolucja 640x512
Zużycie energii 0,4 W Typowy NETD ≤30mK
Napięcie zasilania 4-5,5 V Rozstaw pikseli 8μm
Podkreślić

Kamera termowizyjna drona poziomu wafla

,

niechłodzona kamera termowizyjna drona 640x512

,

rdzeń kamery IR 12um
Zostaw wiadomość
opis produktu

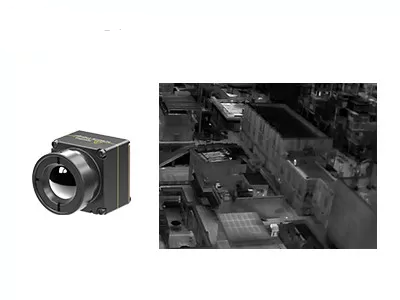

Rdzeń kamery termicznej z nieochłodzonymi detektorami podczerwieni
Przegląd produktu

iTL608 to wysokowydajna kamera termiczna LWIR bez chłodzenia VOx z wiodącą w branży integracją i stabilnością.3 mm i całkowitą masę 60,7 ± 1,5 g (łącznie z soczewką 6 mm), co minimalizuje ładunek i zajmowanie przestrzeni przez przenośne systemy.wykorzystuje czujnik pikseli ultra-cienkiego 8 μm o native rozdzielczości 640 * 512 i osiąga ultra-niską NETD ≤30mK, zapewniające wyjątkową zdolność do dyskryminacji temperatury w celu wykrywania celów otoczenia w zakresie 8-14 μm LWIR.Zintegrowane algorytmy korekty nierówności NUC i 3DNR 3D redukcji hałasu skutecznie optymalizują płaskość obrazu i tłumią artefakty obrazuW celu zapewnienia kompatybilności rozwojowej oferuje opcjonalne soczewki optyczne, wiele interfejsów wyjściowych wideo (MIPI/USB 2.0/BT.656), podwójny wyjście danych RAW/YUV oraz protokoły sterowania seryjnym/I2C,ułatwianie efektywnej personalizacji i integracji dla przemysłowych i komercyjnych systemów obrazowania cieplnego.

Główne cechy
  • Niezwykle lekka konstrukcja
    Kompaktowy rozmiar 13 * 13 * 18,3 mm i waga 6,7 ± 1,5 g (w tym soczewka 6 mm)
    Wśród najwyższych poziomów integracji w swojej klasie
  • Wysoka wrażliwość, precyzyjne wykrywanie
    8 μm ultra-małe rozmiary pikseli o rozdzielczości 640 * 512, zapewniające drobne szczegóły i jasne obrazy
    Typowa NETD ≤ 30mK, umożliwiająca wiarygodne wykrywanie subtelnych różnic temperatury
  • Uproszczony rozwój, szybka integracja
    Wielokrotne opcje soczewek optycznych dostępne do spełnienia różnych wymagań aplikacyjnych
    Wspiera wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656
    Wyjście danych obrazu RAW i YUV, z sterowaniem za pomocą portu seryjnego/I2C
Specyfikacja produktu
Model ITL608
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640*512
Wielkość pikseli 8 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 30/50 Hz
Czas uruchomienia ≤ 6 s
Digitalne wideo Raw/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny Interfejs 34Pin_Connector: BP04SD-34-0065-R0
Interfejs komunikacji TTL-232/USB2.0/I2C
Interfejs cyfrowy wideo MIPI/USB2.0/BT656
Napięcie zasilania 4-5,5 V
Typowe zużycie energii 0.4W
Wyroby mechaniczne
Rozmiar (w tym soczewka) Z soczewką 6 mm: 13 * 13 * 18,3 mm (średnica zewnętrzna soczewki Φ12,3 mm)
Z soczewką o średnicy 8,7 mm: 13 * 13 * 19,8 mm (średnica zewnętrzna soczewki Φ15,6 mm)
Z soczewką 16,7 mm: 13 * 13 * 27,9 mm (średnica zewnętrzna soczewki Φ22,2 mm)
Z soczewką o średnicy 30 mm: 13 * 13 * 39 mm (średnica zewnętrzna soczewki Φ36 mm)
Masa (włącznie z soczewką) 60,7±1,5 g (6 mm soczewki)
7.5±1,5 g (soczewka 8,7 mm)
17±1,5 g (16,7 mm soczewki)
420,7±1,5 g (30 mm soczewki)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne Stały ostrość: 6/8.7/16.7/30mm
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL612R Pro może być stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.
Nasza linia produktowa
Wysoka wrażliwość i doskonała wydajność
Światowa wiodąca technologia w przemyśle podczerwonym
Dostępne różne czujniki podczerwieni
Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
Produkcja masowa w celu zapewnienia szybkiej dostawy
Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
Co to jest obrazowanie termiczne w podczerwieni?
W przyrodzie wszystkie obiekty o temperaturze wyższej niż absolutny zero (- 273 °C) mogą promieniować promieniami podczerwieni.Wykorzystując wykrywacz kamery podczerwonej do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy celem i tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazy termiczne.
Jak działają wykrywacze podczerwieni?
promieniowanie podczerwone emitowane przez cel wchodzi w zakres czujników termicznych,Następnie wykrywacz podczerwieni przekształca sygnał promieniowania o różnej intensywności w odpowiedni sygnał elektryczny., a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwony, który można obserwować gołym okiem.
Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej w podczerwieni działa w niskiej temperaturze, która jest zapewniana przez detektor dewar cooler (ddc).Ma wysoką wrażliwość i może odróżnić bardziej subtelne różnice temperatury niż niechłodzony wykrywacz podczerwieniMoże wykrywać, identyfikować i rozpoznawać obiekty na bardzo dużą odległość, która wynosi ponad dziesięć kilometrów.Struktura detektora chłodzonego jest bardzo złożona, co powoduje stosunkowo wysoki koszt niż detektor niechłodzony.
