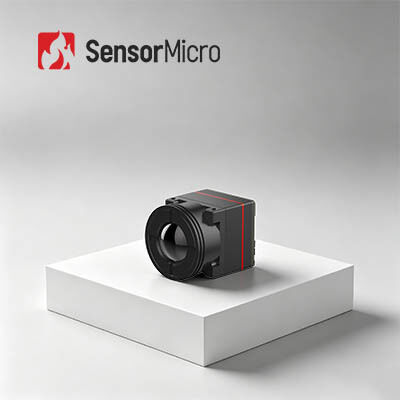

Ultrakompaktowa kamera na podczerwień o rozdzielczości 640x512 i rozstawie pikseli 12 μm, niechłodzony rdzeń kamery na podczerwień o poborze mocy 0,5 W dla urządzeń przenośnych
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612 Pro |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Liczba klatek na sekundę | 25/30 Hz/50 Hz | Rezolucja | 640x512 |
|---|---|---|---|
| Zużycie energii | 0,5 w | Typowy NETD | ≤40mK |
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Podkreślić | Niechłodzona kamera na podczerwień USB2.0,niechłodzona kamera na podczerwień 12um,rdzeń kamery na podczerwień DVP 640x512 |
||
opis produktu
Ultra-kompaktowy nieochłodzony rdzeń kamery podczerwonej 640x512 12um do urządzeń noszonych
Przegląd produktu
Zaprojektowany do ekstremalnej miniaturyzacji i wysokiej niezawodności,rdzeń kamery w podczerwieni iTL612Pro integruje detektor FPA na poziomie płytki 640×512/12μm i algorytmy przetwarzania obrazu nowej generacji w celu zwiększenia ogólnej jasności i stabilności obrazu.
Dzięki ultra-kompaktnej konstrukcji wymiarowej o wymiarach 17,3 × 17,3 × 23,4 mm i lekkiej kadrze o masie 13,7 ± 0,5 g moduł minimalizuje obciążenie konstrukcyjne zintegrowanych urządzeń.O mocy całkowicie nieprzekraczalnej.5W, doskonale dostosowuje się do baterii i przenośnych systemów wbudowanych.
Kompatybilny z wieloma konfiguracjami obiektywów, rdzeń obsługuje kompleksowe opcje wyjścia, w tym interfejsy DVP8, LVDS, MIPI, USB 2.0 i BT.656, a także RAW,Wyjście danych YUV i Matrix-TEMP z sterowaniem liniami seryjnymi, zapewniając pełne wsparcie techniczne dla indywidualnej iteracji systemu i integracji przemysłowej.
Główne cechy
- Kompaktny i lekki projekt- Rozmiar: 17mm×17mm×22mm (z soczewką 9,1mm), Waga: 13g (z soczewką 9,1mm), zużycie energii tak niskie jak 0,7W
- Jasne obrazy i dokładna radiometria- Nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE, obsługa Windows/Linux/ARM SDK, obsługa pomiaru temperatury regionalnej, punktowej i izotermicznej
- Różne interfejsy do łatwej integracji- interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portami seryjnymi
Specyfikacja produktu
| Model | iTL612Pro |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 40mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30Hz/50Hz |
| Czas uruchomienia | ≤ 5 s |
| Digitalne wideo | RAW/YUV/Matrix-TEMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | 10 ((Czarny Gorący/Biały Gorący/Pseudo Kolor) |
| Oprogramowanie do komputerów | |
| Moduł podczerwieni | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 30Pin_HRS interfejs:DF40C-30DP-0.4V ((51) |
| Interfejs zewnętrzny MIPI | 34Pin_Panasonic Interfejs łącznika:AXE634124 |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Napięcie zasilania | 4.2-5.5V |
| Typowe zużycie energii | 0.5W |
| Pomiar temperatury | |
| Temperatura pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | / |
| Dokładność pomiaru temperatury | / |
| Pomiar częściowej temperatury | / |
| SDK | / |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | 17.3×17.3×23.4 (obiektyw 9,1 mm) 17.3×17.3×30.2 (13mm obiektyw) 17.3×17.3×38 (25mm obiektyw) 17.3×17.3×54 (45mm soczewka) |
| Masa (włącznie z soczewką) | 130,7 ± 0,5 g (soczewka 9,1 mm) 20±0,5 g (13 mm soczewki) 27.3±0,5 g (25 mm soczewki) 51±0,5 g (45 mm soczewki) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wibracja sinus, częstotliwość: 10HZ150HZ10HZ, wartość szczytowa: 0,15 mm, kierunek osiowy: X, czas wytrzymałości: 8 min/oś, cykle: 2 razy |
| Wpływ | Pół fal sinusów, 30 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | Stały ostrość: 9,1/13/25/45 mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL612 Pro może być stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.
Portfel produktów
Różnorodne portfolio produktów- szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie aparatów fotograficznych i moduły spełniające różne wymagania integracyjne.
Bogata różnorodność produktów- Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji obiektywów zapewniają większą elastyczność dla różnych zastosowań.
Wyjątkowe osiągnięcia- Jasne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność - zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja- Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
Jakie są zalety termografii podczerwonej?
W przypadku badań nieniszczących:Łatwość testowania i szybka reakcja bez uszkodzeń, co prowadzi do oszczędności kosztów, zwiększenia wydajności pracy, zmniejszenia obniżenia wartości siły roboczej i sprzętu.
Do termografii medycznej:Bardzo skuteczne w wykrywaniu ukrytych problemów w ludzkim ciele, w 100% bezpieczne bez promieniowania i bólu, co jest idealnym narzędziem do wczesnego badania zdrowia.
Co to jest DRI Range?
Zakres DRI jest środkiem pomiaru odległości, na której detektor podczerwony może wyprodukować obraz określonego celu i może być podzielony na zakres wykrywania, zakres rozpoznawania,i zakres identyfikacji.
D (Wykrycie):Umiejętność odróżniania obiektu od tła
R (uznanie):Umiejętność klasyfikowania klasy obiektu (zwierzę, człowiek, pojazd, łódź...)
I (Identyfikacja):Umiejętność szczegółowego opisania obiektu (człowiek z kapeluszem, jelenie, jeep...)
Zgodnie z kryteriami Johnsona, gdy prawdopodobieństwo widoczności szczegółów celu na odległości DRI wynosi 50%, minimalne pary linii liczbowych celu wynoszą 1:3:6 (lub 1:4:8), a odpowiednia minimalna liczba pikseli wynosi 2:612 (lub 2:816).
Zakładając, że średnica docelowa jest H, odległość ogniskowa jest f, rozmiar pikseli jest d, a liczba par linii jest n, wtedy odległość widzenia L=H×f/(2n×d)
