Ładunki UAV Niechłodzony moduł kamery termowizyjnej Rozdzielczość 640x512

Mały, niechłodzony rdzeń kamery na podczerwień 640x512 12um do ładunków UAV

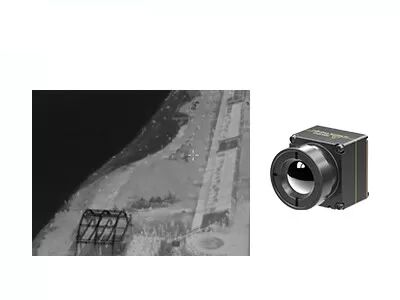

Jako wiodący producent chłodzonych i niechłodzonych detektorów na podczerwień i modułów termicznych, SensorMicro opracowuje mały i lekki rdzeń termowizyjny na podczerwień iTL612R Pro, który jest kompaktową wersją rdzenia kamery na podczerwień iTL612R.

W pełni zorientowany na SWaP-C (rozmiar-waga-moc-koszt), rozmiar i waga rdzenia kamery na podczerwień iTL612R Pro są już na czele w branży.Jest to najlepszy wybór dla klientów, którzy mają ograniczone wymagania dotyczące rozmiaru i wagi podczas integracji własnych dronów.

Dzięki zastosowaniu opracowanego przez nas detektora na podczerwień na poziomie płytki 640×512/12μm, stopnia ochrony obiektywu IP67, wersji do obrazowania i pomiaru temperatury oraz różnych rozwiązań SDK, moduł termiczny iTL612R Pro reaguje na ograniczenia przestrzenne mniejszym rozmiarem i mniejszą wagą, osiąga dłuższą żywotność baterii przy niższym zużyciu energii, pokonuje problemy integracyjne w dziedzinie elektroniki użytkowej i zapewnia więcej rozwiązań dla kompaktowych i przenośnych produktów.

Został specjalnie opracowany dla potrzeb konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, ratownictwa i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.



Kompaktowa i lekka konstrukcja
• Rozmiar: 17mm×17mm×22mm (z obiektywem 9,1mm)
• Waga: 13g (z obiektywem 9,1mm)
• Zużycie energii tak niskie jak 0,7W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Obsługa Windows/Linux/ARM SDK
• Obsługa regionalnego, punktowego i izotermicznego pomiaru temperatury
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym



Moduł termowizyjny iTL612R Pro może być zintegrowany z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinach Konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, ratownictwa i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp..

Dostosowywanie produktu: Dostosuj konfiguracje i dostosuj algorytmy do specyficznych wymagań branżowych

Wsparcie techniczne i szkolenia na miejscu: Zapewnij kluczowym klientom praktyczną konfigurację systemu i szkolenia operacyjne

Wspólne innowacje dla nowych produktów i rynków: Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie zastosowań na podczerwień


1. Jak działa niechłodzony mikrobolometr w płaszczyźnie ogniskowej?
Wykorzystując zasadę efektu termicznego promieniowania podczerwonego, niechłodzony detektor na podczerwień przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału pochłaniającego podczerwień, dzięki czemu temperatura materiału wrażliwego wzrasta. Następnie określony parametr fizyczny materiału wrażliwego odpowiednio się zmienia i przekształca w sygnał elektryczny lub sygnał światła widzialnego za pomocą określonego mechanizmu konwersji zaprojektowanego w celu realizacji wykrywania obiektu.

2. Jaka jest zaleta niechłodzonego detektora na podczerwień?
Niechłodzony detektor w płaszczyźnie ogniskowej na podczerwień nie wymaga urządzenia Integrated Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej. Ma zalety szybkiego uruchamiania, niskiego zużycia energii, małych rozmiarów, niewielkiej wagi, długiej żywotności, niskich kosztów i tak dalej. Chociaż czułość niechłodzonego detektora w płaszczyźnie ogniskowej na podczerwień nie jest tak dobra jak chłodzonych detektorów na podczerwień, po latach rozwoju jego wydajność kosztowa jest oczywiście lepsza niż detektora chłodzonego, co ma szerszą perspektywę zastosowania.

3. Klasyfikacja matryc w płaszczyźnie ogniskowej na podczerwień
Zgodnie z metodą chłodzenia, matryca w płaszczyźnie ogniskowej na podczerwień może być podzielona na chłodzone i niechłodzone detektory termowizyjne. Chłodzony detektor na podczerwień FPA przyjmuje obecnie głównie butlę Dewara/szybki rozprężny agregat chłodniczy i butlę Dewara/chłodziarkę cyklu Stirlinga. Podczas gdy niechłodzony detektor termiczny FPA IR działa w temperaturze pokojowej. Jest to rdzeń niechłodzonego systemu termowizyjnego. Najczęściej spotykane materiały wrażliwe na ciepło to tlenek wanadu (Vox) i krzem amorficzny (a-Si). Materiał z tlenku wanadu jest głównym wyborem na obecnym rynku; ma wysoki współczynnik odporności na temperaturę i wysoką czułość termiczną.
