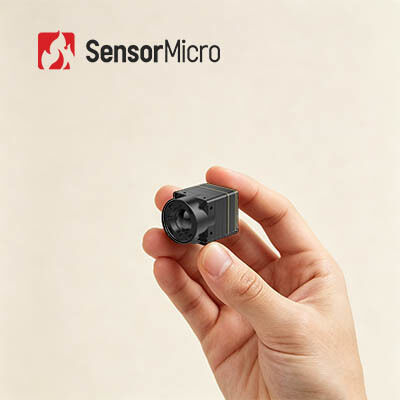

Małe i lekkie, nieochłodzone rdzeń kamery termicznej o rozdzielczości 640x512 i rozmiarze pikseli 8 μm do kontroli fotowoltaicznej

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL608
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Rozstaw pikseli 8μm
Zużycie energii 0,4 W Zakres widmowy 8 ~ 14μm
Typowy NETD ≤30mK Liczba klatek na sekundę 30/50 Hz
Podkreślić

Kompaktowa niechłodzona kamera termowizyjna drona

,

rdzeń kamery termowizyjnej drona 640x512

,

niechłodzona kamera termowizyjna do kontroli fotowoltaicznej
Zostaw wiadomość
opis produktu
Małe i lekkie, nieochłodzone rdzenie kamery termicznej 640x512/8μm do kontroli fotowoltaicznej
Opis produktu

Rdzeń kamery termicznej w podczerwieni iTL608 posiada ultra-kompaktny współczynnik kształtu 13 × 13 × 18,3 mm - około wielkości kciuka - i waży tylko 6,7 g, porównywalny z wagą dwóch monet,ponownie przekraczając granice lekkiej i kompaktowej konstrukcji. Wyposażony w detektor podczerwieni VOx, 640 × 512/8μm iTL608 zapewnia wysoką wrażliwość termiczną NETD≤30mK.umożliwia precyzyjne wykrywanie typowych celów temperatury otoczeniaRdzeń obsługuje szybki czas uruchamiania ≤ 6 sekund i częstotliwości klatek 30 Hz / 50 Hz, a zintegrowane algorytmy NUC i 3DNR optymalizują jednolitość obrazu i ogólną jakość obrazu.Zaprojektowane do niezawodnej pracy w wymagających środowiskach, iTL608 działa w szerokim zakresie temperatur od -40°C do +70°C, co czyni go odpowiednim dla urządzeń przenośnych i innych platform przenośnych,rozwiązywanie potrzeb aplikacji w zakresie nadzoru bezpieczeństwa, pomiar temperatury i widzenie nocne.

Główne cechy
  • Niezwykle lekka konstrukcja
    Kompaktowy rozmiar 13 × 13 × 18,3 mm i waga 6,7 ± 1,5 g (w tym soczewka 6 mm)
    Wśród najwyższych poziomów integracji w swojej klasie
  • Wysoka wrażliwość, precyzyjne wykrywanie
    8 μm wielkość pikseli ultra-małe z rozdzielczością 640 × 512, dostarczające drobne szczegóły i jasne obrazy
    Typowa NETD ≤ 30mK, umożliwiająca wiarygodne wykrywanie subtelnych różnic temperatury
  • Uproszczony rozwój, szybka integracja
    Wielokrotne opcje soczewek optycznych dostępne do spełnienia różnych wymagań aplikacyjnych
    Wspiera wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656
    Wyjście danych obrazu RAW i YUV, z sterowaniem za pomocą portu seryjnego/I2C
Specyfikacja produktu
Model ITL608
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640×512
Wielkość pikseli 8 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 30/50 Hz
Czas uruchomienia ≤ 6 s
Digitalne wideo Raw/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny Interfejs 34Pin_Connector: BP04SD-34-0065-R0
Interfejs komunikacji TTL-232/USB2.0/I2C
Interfejs cyfrowy wideo MIPI/USB2.0/BT656
Napięcie zasilania 4-5,5 V
Typowe zużycie energii 0.4W
Wyroby mechaniczne
Rozmiar (w tym soczewka) Z soczewką 6 mm: 13 × 13 × 18,3 mm (średnica zewnętrzna soczewki Φ12,3 mm)
Z soczewką 8,7 mm: 13 × 13 × 19,8 mm (prężnica zewnętrzna soczewki Φ15,6 mm)
Z soczewką 16,7 mm: 13 × 13 × 27,9 mm (średnica zewnętrzna soczewki Φ22,2 mm)
Z soczewką o średnicy 30 mm: 13 × 13 × 39 mm (średnica zewnętrzna soczewki Φ36 mm)
Masa (włącznie z soczewką) 60,7±1,5 g (6 mm soczewki)
7.5±1,5 g (soczewka 8,7 mm)
17±1,5 g (16,7 mm soczewki)
420,7±1,5 g (30 mm soczewki)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne Stały ostrość: 6/8.7/16.7/30mm
Zastosowania przemysłowe

Moduł obrazowania termicznego iTL608 może być stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.

Pojemność produkcyjna
  • Technologie wykrywające podczerwień wewnętrzny
    8-calowe detektory podczerwieni bezchłodnych VOx o pojemności 0,11 μm
    8-calowe detektory podczerwieni o temperaturze 0,5 μm MCT
    8-calowe detektory podczerwieni o temperaturze 0,5 μm T2SL
  • Pojemność produkcyjna i zalety
    6 milionów własnie opracowanych detektorów podczerwieni rocznie
    30,000 m2 zakładu produkcji półprzewodników
    20,000 m2 powierzchni czystych pomieszczeń
Często zadawane pytanie
1Jaka jest różnica między niskim oświetleniem, aktywnym IR a obrazowaniem termicznym?
Słabe oświetlenie wymaga naturalnego światła i przekształca słabe obrazy naturalnego światła w wzmocnione obrazy elektroniczne za pomocą wzmacniacza obrazu;
Aktywne IR aktywnie emituje światło podczerwone i wykorzystuje wiązkę podczerwoną odbijającą się od celu.
Obrazowanie termiczne nie wymaga światła i jest pasywnym infrarożnym widzeniem nocnym, które wykrywa różnicę promieniowania podczerwonego między celem a sceną lub różnymi częściami obiektu.nie wpływają na nie zmiany otaczających warunków oświetleniowych, w nocy lub nawet w mgle, deszczu i innych trudnych warunkach.
2Możesz zablokować obrazy termiczne?
Ale promienie podczerwone nie mogą przenikać przez ściany, a szkło może blokować IR.Możesz ukryć się za szkłem lub ścianami, aby zablokować obrazy termiczne..
