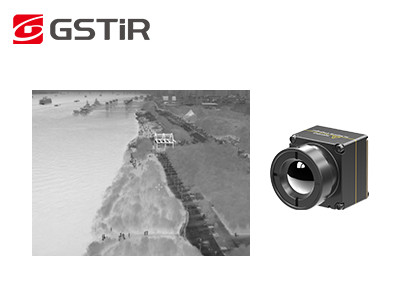

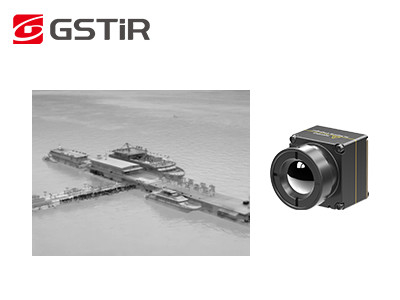

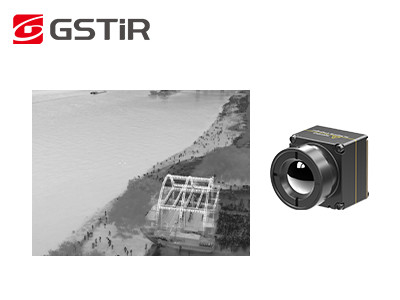

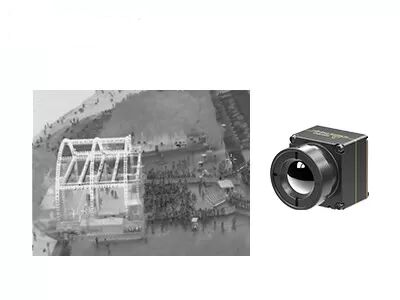

Niechłodzony rdzeń kamery na podczerwień o niewielkich rozmiarach 40 mk 0,7 W do ładunków UAV
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612R Pro |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,7w |
|---|---|---|---|
| Zakres widmowy | 8~14μm | Rozstaw pikseli | 12 μm |
| Typowy NETD | ≤40mk | Ramka klatek | 30 Hz |
| Podkreślić | Niechłodzony rdzeń kamery na podczerwień 40mk,rdzeń kamery na podczerwień 0,7 W |
||
opis produktu
Mały, niechłodzony rdzeń kamery na podczerwień 640x512 12um do ładunków UAV
Opis produktuOpis
Jako wiodący producent chłodzonych i niechłodzonych detektorów na podczerwień i modułów termicznych, SensorMicro opracowuje mały i lekki rdzeń termowizyjny na podczerwień iTL612R Pro, który jest kompaktową wersją rdzenia kamery na podczerwień iTL612R.
W pełni zorientowany na SWaP-C (rozmiar-waga-moc-koszt), rozmiar i waga rdzenia kamery na podczerwień iTL612R Pro są już na czele w branży.Jest to najlepszy wybór dla klientów, którzy mają ograniczone wymagania dotyczące rozmiaru i wagi podczas integracji własnych dronów.
Zapewniając detektor na podczerwień 640×512/12μm opracowany na poziomie płytki, stopień ochrony obiektywu IP67, wersję do obrazowania i pomiaru temperatury oraz różne rozwiązania SDK, moduł termiczny iTL612R Pro reaguje na ograniczenia przestrzenne mniejszym rozmiarem i mniejszą wagą, osiąga dłuższą żywotność baterii przy niższym zużyciu energii, pokonuje problemy integracyjne w dziedzinie elektroniki użytkowej i zapewnia więcej rozwiązań dla kompaktowych i przenośnych produktów.
Jest specjalnie opracowany dla dziedzin takich jak konserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenia policyjne, pomoc w katastrofach i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miast itp.
Główne cechy
Kompaktowa i lekka konstrukcja
• Rozmiar: 17mm×17mm×22mm (z obiektywem 9,1mm)
• Waga: 13g (z obiektywem 9,1mm)
• Zużycie energii tak niskie jak 0,7W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Obsługa Windows/Linux/ARM SDK
• Obsługa regionalnego, punktowego i izotermicznego pomiaru temperatury
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Specyfikacje produktu
| Model | iTL612R Pro |
| Wydajność detektora IR | |
| Materiał wrażliwy | Tlenek wanadu |
| Rozdzielczość | 640×512 |
| Rozmiar piksela | 12μm |
| Zakres spektralny | 8~14μm |
| Typowy NETD | ≤40mk |
| Przetwarzanie obrazu | |
| Szybkość klatek | 30Hz |
| Czas uruchamiania | 5s |
| Wideo cyfrowe | RAW/YUV/BT656 |
| Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Usuwanie szumów (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | Gorący czarny/Gorący biały/Pseudo kolor |
| Oprogramowanie PC | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Specyfikacje elektryczne | |
| Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Męski) |
| Płyta rozszerzeń USB | Typ-C |
| Interfejs komunikacyjny | RS232-TTL/USB2.0 |
| Cyfrowy interfejs wideo | CMOS8/USB2.0 |
| Napięcie zasilania | 4.0-5.0V V DC |
| Typowe zużycie energii | 0,7W |
| Pomiar temperatury | |
| Zakres temperatur pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C; Obsługa dostosowywania i rozszerzania |
| Dokładność pomiaru temperatury | Większa z ±2°C lub ±2% (@23℃±3℃) |
| Regionalny pomiar temperatury | Obsługa wartości maksymalnej, minimalnej i średniej temperatury wyjściowej |
| SDK | Obsługa Windows/Linux/ARM; Osiągnięcie analizy strumienia wideo i konwersji z szarości na temperaturę |
| Charakterystyka fizyczna | |
| Rozmiar (mm) | 17×17×22 (z obiektywem 9,1mm) |
| Waga | 13g (z obiektywem 9,1mm) |
| Dostosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracje | 5.35grms, 3 osie |
| Wstrząsy | Półsinusoida, 40g/11ms, 3 osie 6 kierunków |
| Certyfikaty | ROHS2.0/REACH |
| Optyka | |
| Opcjonalny obiektyw | Stała ostrość atermiczna: 9,1mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL612R Pro może być zintegrowany z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinach Konserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenia policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miast itp..
Nasz sposób obsługi
Przedsprzedaż
Analiza wymagań
Ocena scenariusza
Wybór produktu
Dostosowane rozwiązania
Wdrożenie
Szybka dostawa
Integracja i testowanie systemu
Szkolenia techniczne
Wskazówki dotyczące zastosowania
Obsługa posprzedażna
Zdalna diagnostyka
Usługa gwarancyjna
Aktualizacje oprogramowania układowego
Konserwacja techniczna
FAQ
1. Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średniej fali (MWIR) i długiej fali (LWIR). Jest bezpośrednio związana z przejrzystością mierzoną przez kamerę termowizyjną. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w miliKelvinach (mK). Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
2. Jakie są zastosowania termowizji?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizji na podczerwień. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, ładunkach UAV, inspekcji przemysłowej, gaszeniu pożarów, konserwacji predykcyjnej, ADAS, zapobieganiu epidemiom, AIoT itp.
3. Klasyfikacja matryc ogniskowych na podczerwień
Zgodnie z metodą chłodzenia, matryca ogniskowa na podczerwień może być podzielona na chłodzone i niechłodzone detektory termowizyjne. Chłodzony detektor FPA na podczerwień przyjmuje obecnie głównie butlę Dewara/szybki rozruch chłodnicy dławiącej i butlę Dewara/chłodnicę cyklu Stirlinga. Podczas gdy niechłodzony detektor termiczny FPA IR działa w temperaturze pokojowej. Jest to rdzeń niechłodzonego systemu termowizyjnego. Najczęstsze materiały wrażliwe na ciepło to tlenek wanadu (Vox) i krzem amorficzny (a-Si). Materiał z tlenku wanadu jest głównym wyborem na obecnym rynku; ma wysoki współczynnik odporności na temperaturę i wysoką czułość termiczną.
