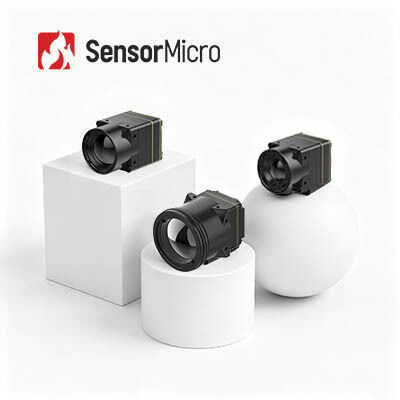

Nieochłodzone rdzeń kamery podczerwonej o rozdzielczości 640x512 8μm Pixel Pitch i ≤30mK NETD dla urządzeń przenośnych
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL608 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Zużycie energii | 0,4 W | Zakres widmowy | 8 ~ 14μm |
|---|---|---|---|
| Typowy NETD | ≤30mK | Rozstaw pikseli | 12μm |
| Rezolucja | 640x512 | Liczba klatek na sekundę | 30/50 Hz |
| Podkreślić | Rdzeń kamery na podczerwień 640x512,rdzeń kamery na podczerwień 12um,UAV Payloads Drone kamera termowizyjna |
||
opis produktu
Niechłodzony rdzeń kamery podczerwonej 640x512 8μm Zintegrowany z przenośnymi urządzeniami i urządzeniami o ograniczonej przestrzeni
Rdzeń podczerwony iTL608 redefiniuje optymalizację SWaP miniaturyzowanego obrazowania termicznego, osiągając wiodącą w branży kompaktość i lekkość przy zachowaniu profesjonalnej wydajności obrazowania.Z maleńkim odciskiem 13 × 13 × 18.3 mm i lekką masę 6,7±1,5 grama, jest jednym z najbardziej zintegrowalnych rdzeni termicznych w swojej kategorii, co czyni go idealnym dla ultraprzenośnych i ograniczonych przestrzeni urządzeń.
Wykorzystując technologię ultrafińszych pikseli 8 μm i native rozdzielczość 640 × 512, rdzeń dostarcza bardzo szczegółowe obrazy termiczne,natomiast wartość NETD ≤30mK gwarantuje wyjątkową dokładność wykrywania temperatury w spektrum LWIR 8-14μmSzybkie uruchomienie, regulowane współczynniki klatek i inteligentne algorytmy korekty obrazu zapewniają niezawodne obrazy w czasie rzeczywistym.funkcjonuje bezbłędnie w ekstremalnych warunkach z dużą kompatybilnością zewnętrzną, aby wspierać płynną integrację z różnymi przenośnymi systemami cieplnymi.
Główne cechy
Niezwykle lekka konstrukcja
- Kompaktowy rozmiar 13 × 13 × 18,3 mm i masa 6,7 ± 1,5 g (w tym soczewka 6 mm)
- Wśród najwyższych poziomów integracji w swojej klasie
Wysoka wrażliwość, precyzyjne wykrywanie
- 8 μm wielkość pikseli ultra-małe z rozdzielczością 640 × 512, dostarczające drobne szczegóły i jasne obrazy
- Typowa NETD ≤ 30mK, umożliwiająca wiarygodne wykrywanie subtelnych różnic temperatury
Uproszczony rozwój, szybka integracja
- Wielokrotne opcje soczewek optycznych dostępne do spełnienia różnych wymagań aplikacyjnych
- Wspiera wiele interfejsów wyjściowych obrazu, w tym MIPI/USB 2.0/BT.656
- Wyjście danych obrazu RAW i YUV, z sterowaniem za pomocą portu seryjnego/I2C
Specyfikacja produktu
| Model | ITL608 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 8 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 30/50 Hz |
| Czas uruchomienia | ≤ 6 s |
| Digitalne wideo | Raw/YUV/TMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | |
| Oprogramowanie | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacji | TTL-232/USB2.0/I2C |
| Interfejs cyfrowy wideo | MIPI/USB2.0/BT656 |
| Napięcie zasilania | 4-5,5 V |
| Typowe zużycie energii | 0.4W |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | Z soczewką 6 mm: 13 × 13 × 18,3 mm (średnica zewnętrzna soczewki Φ12,3 mm) Z soczewką 8,7 mm: 13 × 13 × 19,8 mm (prężnica zewnętrzna soczewki Φ15,6 mm) Z soczewką 16,7 mm: 13 × 13 × 27,9 mm (średnica zewnętrzna soczewki Φ22,2 mm) Z soczewką o średnicy 30 mm: 13 × 13 × 39 mm (średnica zewnętrzna soczewki Φ36 mm) |
| Masa (włącznie z soczewką) | 60,7±1,5 g (6 mm soczewki) 7.5±1,5 g (soczewka 8,7 mm) 17±1,5 g (16,7 mm soczewki) 420,7±1,5 g (30 mm soczewki) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | Stały ostrość: 6/8.7/16.7/30mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL608 może być wykorzystywany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń i innych.
Nasze podstawowe atuty
Stabilne zaopatrzenie
Dzięki stabilnemu i niezawodnemu łańcuchowi dostaw w całym naszym ekosystemie możemy szybko reagować na zapotrzebowanie rynku.
Utrzymanie innowacji
Dzięki wiedzy specjalistycznej w produkcji detektorów i doświadczeniu w wspieraniu integracji systemów, zdobywamy głębokie wgląd w wymagania dotyczące wydajności, ciągle optymalizujemy projekty,i stworzyć cnotliwy cykl: Zastosowanie produktu → Wrażenia techniczne → Uaktualnienie produktu.
Zalety kosztowe
Zarządzając całym łańcuchem produkcyjnym i wykorzystując wydajną produkcję na dużą skalę, oferujemy konkurencyjne ceny dla szerokiego zakresu zastosowań.
Często zadawane pytanie
Co to jest Pseudo Color?
Pseudo kolor, zwany również fałszywym kolorem, przekształca rozkład cieplny obiektów w obrazy wizualne za pomocą systemu obrazowania termicznego podczerwonego,wyświetlany na monitorze w poziomie szarości lub pseudo kolorzeAby ułatwić analizę wizualną obrazów termicznych, są one przedstawiane za pomocą fałszywych kolorów wskazujących różnice temperatury..
Ile kolorów może zaoferować moduł termiczny SensorMicro?
Biały Gorący, Lawa, Ironbow, Gorące Żelazo, Medyczne, Arktyczne, Rainbow1, Rainbow2, Czerwony Gorący, Biały Gorący
Zasada działania podczerwonej siatki ogniskowej
Na detektorze płaszczyzny ogniskowej umieszczono szereg fotowrażliwych elementów.Promienie podczerwone emitowane z nieskończoności są obrazowane na tych wrażliwych na światło elementów szeregu płaszczyzny ogniskowej poprzez system optycznyDetektor przekształca sygnał świetlny w sygnał elektryczny i wykonuje integralną wzmacnianie, pobieranie próbek, wydajność bufor i multipleksujący system,i ostatecznie jest wysyłany do systemu monitorowania w celu utworzenia obrazu.
