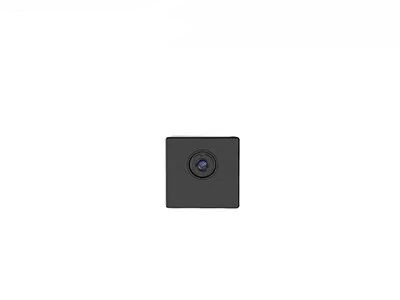

Niechłodzony rdzeń kamery termowizyjnej Micro LWIR 256x192 12μM z obiektywem 3,2 mm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iLC212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 256x192 | Zużycie energii | 700 mW |
|---|---|---|---|
| Zakres widmowy | 8~14μm | Rozstaw pikseli | 12 μm |
| NETD | ≤65mK | Ramka klatek | 25 Hz/30 Hz |
| Podkreślić | Kamera termowizyjna LWIR 12uM,obiektyw 3,2 mm Kamera termowizyjna LWIR |
||
opis produktu
Moduł kamer bezpieczeństwa termicznego iLC212
Nieochłodzony rdzeń kamery termicznej Micro LWIR 256x192 12μm z soczewką 3,2 mm
Opis produktu
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Zorientowany na w pełni zoptymalizowany SWaP-C, moduł kamery termicznej iLC212 jest specjalnie zaprojektowany dla tych klientów, którzy mają rygorystyczne wymagania dotyczące rozmiaru,Waga i koszty w dziedzinie bezpieczeństwa i nadzoruZe względu na miniaturowy rozmiar, lekką wagę i bardzo niską cenę rdzeń cieplny iLC212 w znacznym stopniu spełnia niskie wymagania cenowe klientów, skraca czas ich rozwoju i oszczędza koszty.
SensorMicro specjalizuje się w projektowaniu, produkcji, sprzedaży i sprzedaży detektorów obrazowania cieplnego i modułów podczerwonych.Możemy zapewnić naszym klientom różnorodne rozwiązania w zakresie obrazowania termicznego w podczerwieni, które skracają czas rozwoju wtórnego i znacznie obniżają koszty dla klientów.
Główne cechy
- W pełni zoptymalizowana aplikacja SWaP-C
- nadaje się do różnych kamer termicznych bezpieczeństwa
- szeroki zakres zastosowań obrazowania termicznego
- Niskie zużycie energii
Specyfikacja produktu
| Model | iLC212 |
| Wydajność detektora IR | |
| Materiał | Niechłodzony tlenek wanadu |
| Rozstrzygnięcie | 256×192 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Wpływ | ≤ 65mK@F1.0@25°C@50Hz |
| Przetwarzanie obrazu | |
| Digitalne wideo | RAW/YUV/BT656; obsługa transmisji wideo USB2.0; obsługa linii parametrów pomiaru temperatury |
| Cyfrowa prędkość klatki | 25 Hz/30 Hz |
| Wyświetlacz obrazu | Czarno-gorące/biało-gorące/pseudo-kolorowe |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja hałasu obrazu 3D (3DNR) 2D redukcja hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) EE Wzmocnienie |
| Czas uruchomienia | ≤ 3 s |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, obsługa zakresu pomiaru temperatury Rozszerzenie i dostosowanie |
| Dokładność pomiaru temperatury | ±3°C/±3% (biorąc większą wartość) @23°C±5°C; odległość pomiaru temperatury wynosi 1,5 m |
| Regionalne pomiary temperatury | Obsługa pomiarów temperatury powierzchni, maksymalna wartość powierzchni wyjściowej, minimalna wartość i średnia wartość |
| SDK | Wersja Windows / Linux, osiągnięcie analizy strumienia wideo i konwersji od szarości do temperatury |
| Interfejs elektryczny | |
| Interfejs zewnętrzny | 30pin_HRS Konektor Wprowadzenie mocy Digitalne wideo RS232-TTL/USB2.0 GPIO itp. |
| Komunikacja | RS232-TTL/USB2.0 |
| Składnik rozszerzenia | Zarząd VPC |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz wideo |
| System zasilania | |
| Zasilanie | Prąd stały 3,3 V±0,1 V |
| Rozpraszanie mocy | Stacjonarny stan: 0,70 W/3,3 V @ 23±3°C |
| Nieruchomości materialne | |
| Złącza | Model złącza zewnętrznego: DF40C-30DP-0.4V (51), (HRS-Male) Model złącza sprzęgającego: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| Wielkość | 21 mm × 21 mm × 12,8 mm (w tym soczewka 3,2 mm) |
| Waga | 80,9 g±0,5 g (w tym soczewka 3,2 mm) |
| Przystosowanie do środowiska | |
| Temperatura działania | -40°C+70°C |
| Temperatura przechowywania | -45°C+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Odporność na uderzenia i wibracje | Uderzenie: pół fala sinusów, 40 g/11 ms, 3-osiowa, 6-kierunkowa Wibracja: 5,35 grama, 3 osi |
| Certyfikacja | RoHS2.0/REACH |
| Lensy | |
| Opcjonalna soczewka | 3.2mm/F1.1, HFOV: 55,6±2,8°; powłoka: AR |
Zastosowania przemysłowe
Moduł iLC212 jest stosowany w zakresie monitorowania bezpieczeństwa, termografii, urządzeń do noszenia, elektroniki pojazdów, inteligentnych domów, wykrywania żywych stworzeń itp.
Standaryzowana usługa
Kompletna dokumentacja: podręczniki produktu, instrukcje konfiguracji i referencje do wyboru.
Wsparcie w zakresie rozwoju i testowania: łatwe zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów.
Zaawansowany zestaw narzędzi dla programistów: SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
Odległe wsparcie techniczne: wsparcie 24 godziny na dobę i 7 dni w tygodniu, szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
Gwarancja: oryginalne części i ścisłe przestrzeganie procedury, aby przywrócić optymalną wydajność.
Często zadawane pytanie
1Co to jest promieniowanie podczerwone?
Kiedy mówimy o obrazowaniu termicznym podczerwonym, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR). Długość fali promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego., który jest dla nas niewidzialny, ponieważ w całym spektrum elektromagnetycznym, gołym okiem można zobaczyć tylko "widzialne światło".
2- Jak działa infrarowy aparat termiczny?
Głównym elementem urządzenia podczerwonego jest wykrywacz termiczny podczerwonego, który może czule wykryć niewielką różnicę temperatury otaczających obiektów.Zbiera informacje o promieniowaniu z obiektu i wydaje informacje o temperaturze do obrazowaniaIm gorętszy obiekt, tym więcej promieniowania podczerwonego emituje.
