Miniaturowa kamera termowizyjna VOx FPA Rdzeń 120x90 / 17μm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xZakres widmowy | 8~14μm | NETD | ≤60mK |
---|---|---|---|
Rezolucja | 120x90 | Rozstaw pikseli | 17μm |
Zakres temperatury | -20 ℃ ~ + 120 ℃ (konfigurowalny) | Rozmiar | 8,5x8,5x9,16mm |
High Light | Kamera termowizyjna VOx FPA,miniaturowy rdzeń kamery termowizyjnej,rdzeń kamery termowizyjnej 120x90 |

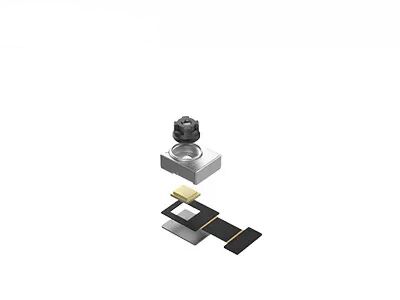

Miniaturowy rdzeń kamery termowizyjnej VOx FPA 120x90 / 17μm zintegrowany z kamerami na podczerwień
Miniaturowy moduł podczerwieni TIMO120 integruje optykę na poziomie płytki, detektor pakietu płytek (WLP) 120x90 / 17μm i podstawowy obwód przetwarzania obrazu, aby szybko uzyskać obrazy termiczne obszaru docelowego i rozkładu ciepła.
Rdzeń termowizyjny TIMO120 jest zorientowany na optymalizację rozmiaru, wagi, mocy i kosztów (SWaP-C) zastosowań obrazowania w podczerwieni.Jego superminiaturowa konstrukcja i ultraniskie zużycie energii są wygodne do zintegrowania z różnymi inteligentnymi urządzeniami, kamerami termowizyjnymi lub terminalami mobilnymi o surowych wymaganiach dotyczących kosztów, rozmiaru i wagi.
- Minimalny moduł podczerwieni WLP o wymiarach 8,5 x 8,5 x 9,16 mm
- Interfejs DVP, kompatybilny z różnymi platformami wbudowanymi
- Widoczny odpowiednik modułu kamery, bezpośrednia integracja
- Kompletny zestaw deweloperski SDK
-Konstrukcja o niskim poborze mocy zapewniająca dłuższy czas pracy
- Niski koszt dla wielu rodzajów inteligentnych aplikacji
Model | TIMO-120 |
Wydajność detektora podczerwieni | |
Rezolucja | 120x90 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | ≤60mK |
Typ obiektywu | WLO |
Tryb ostrości | Stały zoom |
HFOV | 90°/50° |
Głębia pola | 10 cm do nieskończoności |
Częstotliwość wyświetlania klatek | 1 ~ 30 Hz (konfigurowalny) |
Pomiar temperatury | |
Zakres temperatury | -20°C ~ +120°C (konfigurowalny) |
Dokładność temperatury | Konfigurowalny (spełnia wymagania termografii ciała lub przemysłowej) |
Interfejs/Kontrola | |
AVDD | 3,6 V ± 0,05 V |
VSK/VDET | 4,7 ± 0,05 V |
DVDD | 1,8 V ± 0,05 V |
Interfejs | Interfejs cyfrowy |
Pobór energii | 45 mW (tryb typowy);9 mW (tryb niskiego zużycia energii) |
Charakterystyka fizyczna | |
Wymiar (mm) | 12x10x5,48 (HFOV=90°);8,5x8,5x9,16 (HFOV=50°) (specyfikacje mają pierwszeństwo) |
Operacja Temperatura | -20°C ~ +60°C |
Temperatura przechowywania | -40°C ~ +85°C |
Rdzeń kamery termowizyjnej TIMO120 na podczerwień jest szeroko stosowany w wielu dziedzinach, takich jak termografia, inteligentny sprzęt, inteligentny budynek, inteligentny dom, AIoT itp.
1. Co to jest promieniowanie podczerwone?
Mówiąc o obrazowaniu termicznym w podczerwieni, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR).Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, ponieważ w całym spektrum elektromagnetycznym gołym okiem widać tylko „światło widzialne”.
2. Jak działa kamera termowizyjna na podczerwień?
Podstawowym elementem sprzętu na podczerwień jest detektor termiczny na podczerwień, który może z czułością wykrywać niewielką różnicę temperatur otaczających obiektów.Następnie zbiera te informacje o promieniowaniu z obiektu i wyprowadza informacje o temperaturze do obrazowania, które są oparte na informacjach o różnicy temperatur.Im cieplejszy obiekt, tym więcej wytwarza promieniowania podczerwonego.Jeśli intensywność jest zbyt wysoka, możesz poczuć ciepło.
