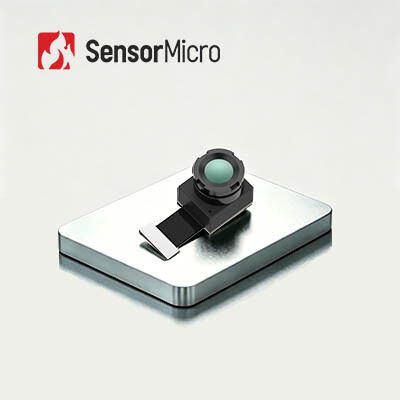

OEM Małe rozmiary Niechłodzone LWIR Thermal Imaging Core z rozdzielczością 256x192 i 12μm Pixel Pitch Focus Free Design

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch Focus Free Design
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu TIMO212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 256x192 Rozstaw pikseli 12μm
Zakres widmowy 8 ~ 14μm Zakres pomiaru temperatury -20 ℃ ~ + 550 ℃
Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz Tryb ostrości Skup się swobodnie
Podkreślić

Niechłodzony rdzeń termowizyjny LWIR

,

rdzeń termowizyjny OEM LWIR

,

rdzeń małej kamery termowizyjnej 12um
Zostaw wiadomość
opis produktu
OEM mały rozmiar, niechłodzony rdzeń termowizyjny LWIR 256x192/12μm
Lekki, niechłodzony rdzeń termowizyjny LWIR

Niechłodzony moduł obrazowania IR TIMO212 jest częścią rodziny modułów kamer na podczerwień TIMO opracowanej przez SensorMicro. Posiada wyjątkowo mały detektor podczerwieni o wymiarach 256 x 192/12 μm (WLP), który pokrywa długie fale od 8 do 14 mikronów.

Dzięki technologii WLP moduł kamery termowizyjnej TIMO212 osiąga supermikrostrukturę, wyjątkowo niskie koszty, oferując jednocześnie większą czułość i doskonałą jakość obrazu w przystępnej cenie, umożliwiając klientom wybór najbardziej odpowiedniego typu zgodnie z ich wymaganiami.

Ze względu na w pełni zoptymalizowaną strukturę rdzeń kamery termowizyjnej TIMO212 jest szeroko stosowany w zastosowaniach termowizyjnych w podczerwieni, takich jak termografia, zapobieganie epidemiom, inteligentny sprzęt i AIoT.

Główne cechy
  • Ultraminiaturowy moduł z optymalizacją SWaP-C
    • Detektor w obudowie na poziomie płytki + optyka na poziomie płytki + przesłona zaworu mikroelektromagnetycznego
    • Najmniejszy moduł termowizyjny na podczerwień, umożliwiający podstawowe funkcje obrazowania termowizyjnego przy maksymalnej efektywności kosztowej
    • Kompaktowy rozmiar, lekkość i niskie zużycie energii, idealne do integracji z miniaturowymi urządzeniami
  • Elastyczne opcje optyczne, dokładny pomiar temperatury
    • Dostępnych jest wiele opcji obiektywów, w tym szerokokątny i teleobiektyw, aby sprostać różnorodnym potrzebom zastosowań
    • Bardzo precyzyjny pomiar temperatury z dokładnością do ±2°C; obsługuje zarówno regionalne, jak i pełnoklatkowe monitorowanie temperatury
  • Łatwa integracja, szybki rozwój
    • Obsługuje interfejs obrazu DVP, kompatybilny z różnymi platformami wbudowanymi
    • Zgodny ze standardami środowiskowymi RoHS 2.0
Specyfikacje produktu
Model TIMO212
Rezolucja 256×192
Rozmiar piksela 12μm
Odpowiedź widmowa 8-14μm
Tryb ostrości Skup się bez ograniczeń
Obiektyw (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Waga (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Rozmiar (mm, bez FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Liczba PIN-ów 40PIN
Dane wyjściowe 14-bitowy surowy
Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz
Zakres pomiaru temperatury -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Dokładność pomiaru temperatury Większa z ±2℃ / ±2%
Temperatura pracy -20 ℃ ~ + 60 ℃
Wilgotność 5% ~ 85%
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Orzecznictwo RoHS 2.0 / Zasięg
Zastosowania przemysłowe

Rdzeń kamery termowizyjnej TIMO212 jest szeroko stosowany w wielu obszarach, takich jak termografia, inteligentny sprzęt, inteligentne budynki, inteligentny dom i AIoT.

OEM Małe rozmiary Niechłodzone LWIR Thermal Imaging Core z rozdzielczością 256x192 i 12μm Pixel Pitch Focus Free Design 0
Nasze produkty IR
OEM Małe rozmiary Niechłodzone LWIR Thermal Imaging Core z rozdzielczością 256x192 i 12μm Pixel Pitch Focus Free Design 1
Często zadawane pytania
Co to jest promieniowanie podczerwone?

Mówiąc o obrazowaniu termowizyjnym w podczerwieni, pierwszą rzeczą, którą należy wziąć pod uwagę, jest promieniowanie podczerwone (IR). Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i sięga około 1 mm. Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, gdyż w całym spektrum elektromagnetycznym gołym okiem widzimy jedynie „światło widzialne”.

Jak działa kamera termowizyjna na podczerwień?

Podstawowym elementem sprzętu na podczerwień jest detektor termiczny na podczerwień, który z czułością wykrywa najmniejsze różnice temperatur otaczających obiektów. Zbiera informacje o promieniowaniu obiektów i generuje informacje o temperaturze na potrzeby obrazowania w oparciu o dane dotyczące różnicy temperatur. Im cieplejszy obiekt, tym więcej wytwarza promieniowania podczerwonego. Jeśli intensywność jest wystarczająco wysoka, możesz poczuć to jako ciepło.
