Niechłodzony moduł kamery do monitoringu termicznego LWIR 256x192 / 12μM
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iLC212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 256x192 | Waga | 8,9 g ± 0,5 g (w tym obiektyw 3,2 mm) |
|---|---|---|---|
| Zakres widmowy | 8~14μm | Rozstaw pikseli | 12 μm |
| NETD | ≤65mK | Ramka klatek | 25 Hz/30 Hz |
| Podkreślić | Moduł kamery do monitoringu termicznego 12UM,moduł kamery do monitoringu termicznego 256x192,niechłodzony moduł kamery Lwir |
||
opis produktu

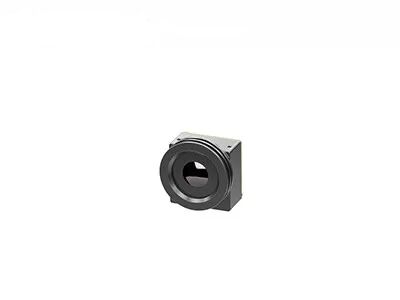

Moduł obrazowania termicznego iLC212
Moduł kamer bezpieczeństwa termicznego LWIR 256x192 / 12μm
Opis produktu
Moduł obrazowania IR iLC212 niechłodzony, znany również jako moduł cieplny niechłodzony, jest zdolny do wykonywania pomiarów radiometrycznych i posiada dostępną funkcję pomiaru temperatury w podczerwieni bez kontaktu.Obejmuje wyjątkowo małe rozmiary 256x192 / 12μm płytki poziom pakiet (WLP) detektor podczerwony, który wychwytuje długofalowy spektrum podczerwonych (LWIR), który waha się od 8 do 14μm.
Dzięki całkowicie zoptymalizowanemu SWaP-C moduł kamery termicznej iLC212 ma niską rozdzielczość, niewielkie rozmiary, niskie zużycie energii i bardzo niską cenę.jest bardzo odpowiedni do pomiaru i monitorowania temperatury w szerokim kącie i bliskim zakresie.
Główne cechy
- W pełni zoptymalizowane aplikacje SWaP-C
- nadaje się do różnych produktów podczerwieni
- szeroki zakres zastosowań obrazowania termicznego
- Niskie zużycie energii
Specyfikacja produktu
| Model | iLC212 |
| Wydajność detektora IR | |
| Materiał | Niechłodzony tlenek wanadu |
| Rozstrzygnięcie | 256×192 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Wpływ | ≤ 65mK@F1.0@25°C@50Hz |
| Przetwarzanie obrazu | |
| Digitalne wideo | RAW/YUV/BT656; obsługa transmisji wideo USB2.0; obsługa linii parametrów pomiaru temperatury |
| Cyfrowa prędkość klatki | 25 Hz/30 Hz |
| Wyświetlacz obrazu | Czarno-gorące/biało-gorące/pseudo-kolorowe |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja hałasu obrazu 3D (3DNR) 2D redukcja hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) EE Wzmocnienie |
| Czas uruchomienia | ≤ 3 s |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, obsługa zakresu pomiaru temperatury Rozszerzenie i dostosowanie |
| Dokładność pomiaru temperatury | ±3°C/±3% (biorąc większą wartość) @23°C±5°C; odległość pomiaru temperatury wynosi 1,5 m |
| Regionalne pomiary temperatury | Obsługa pomiarów temperatury powierzchni, maksymalna wartość powierzchni wyjściowej, minimalna wartość i średnia wartość |
| SDK | Wersja Windows / Linux, osiągnięcie analizy strumienia wideo i konwersji od szarości do temperatury |
| Interfejs elektryczny | |
| Interfejs zewnętrzny | 30pin_HRS Konektor Wprowadzenie mocy Digitalne wideo RS232-TTL/USB2.0 GPIO itp. |
| Komunikacja | RS232-TTL/USB2.0 |
| Składnik rozszerzenia | Zarząd VPC |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz wideo |
| System zasilania | |
| Zasilanie | Prąd stały 3,3 V±0,1 V |
| Rozpraszanie mocy | Stacjonarny stan: 0,70 W/3,3 V @ 23±3°C |
| Nieruchomości materialne | |
| Złącza | Model złącza zewnętrznego: DF40C-30DP-0.4V (51), (HRS-Male) Model złącza sprzęgającego: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| Wielkość | 21 mm × 21 mm × 12,8 mm (w tym soczewka 3,2 mm) |
| Waga | 80,9 g±0,5 g (w tym soczewka 3,2 mm) |
| Przystosowanie do środowiska | |
| Temperatura działania | -40°C+70°C |
| Temperatura przechowywania | -45°C+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Odporność na uderzenia i wibracje | Uderzenie: pół fala sinusów, 40 g/11 ms, 3-osiowa, 6-kierunkowa Wibracja: 5,35 grama, 3 osi |
| Certyfikacja | RoHS2.0/REACH |
| Lensy | |
| Opcjonalna soczewka | 3.2mm/F1.1, HFOV: 55,6±2,8°; powłoka: AR |
Zastosowania przemysłowe
Moduł obrazowania termicznego iLC212 jest stosowany w dziedzinie bezpieczeństwa i monitorowania, nadaje się do integracji z ukrytą kamerą, kamerą cyfrową, kamerą kopułową, kamerą skrzynkową itp.
Nasze korzyści
Często zadawane pytanie
1Co to jest promieniowanie podczerwone?
Kiedy mówimy o obrazowaniu termicznym podczerwonym, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR). Długość fali promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego., który jest dla nas niewidzialny, ponieważ w całym spektrum elektromagnetycznym, gołym okiem można zobaczyć tylko "widzialne światło".
2- Jak działa infrarowy aparat termiczny?
Głównym elementem urządzenia podczerwonego jest wykrywacz termiczny podczerwonego, który może czule wykryć niewielką różnicę temperatury otaczających obiektów.Zbiera informacje o promieniowaniu z obiektu i wydaje informacje o temperaturze do obrazowaniaIm gorętszy obiekt, tym więcej promieniowania podczerwonego emituje.
