1280x1024/12µm Moduł kamery termowizyjnej do termografii przemysłowej
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212R |
| Minimalne zamówienie | 1 KAWAŁEK |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Zakres temperatur | -20 ℃ ~ + 550 ℃ (konfigurowalny) | Dokładność temperatury | ±2℃ lub ±2% |
|---|---|---|---|
| Rezolucja | 1280x1024/12μm | NETD | ≤40 mK/F1,0/25 ℃ |
| Zakres widmowy | 8 ~ 14μm LW | Cyfrowa liczba klatek na sekundę | 30 Hz |
| Podkreślić | Rdzeń modułu kamery 640x512,rdzeń modułu kamery termowizyjnej,moduł kamery termowizyjnej na podczerwień 17um |
||
opis produktu

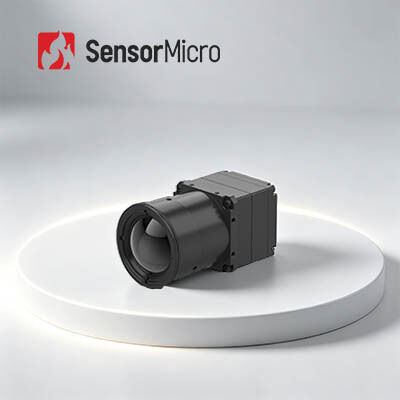

1280x1024 12µm moduł kamery termowizyjnej do termografii przemysłowej
Przegląd produktu
Rdzeń kamery termowizyjnej COIN1212R wyposażony jest w niechłodzony detektor podczerwieni o rozdzielczości megapixelowej 1280*1024/12µm, zintegrowany z zaawansowanymi obwodami przetwarzania sygnału i algorytmami pomiaru temperatury. Obsługuje powszechnie stosowane protokoły komunikacji szeregowej i oferuje różnorodne interfejsy wyjścia wideo wraz z pełną gamą opcji obiektywów optycznych.
Zdolny do szybkiego wykrywania różnic temperatur i dostarczania wyraźnych obrazów termicznych oraz precyzyjnych danych temperaturowych, znacząco usprawnia wtórny rozwój systemów pomiaru temperatury.
Główne cechy
Obrazowanie wysokiej rozdzielczości, precyzyjne wykrywanie
- Wykrywanie megapixelowe o wysokiej rozdzielczości umożliwia pomiar temperatury w podczerwieni na szerszych polach widzenia i większych obszarach
- Podczas monitorowania drobnych zmian temperatury, więcej szczegółów termicznych celu jest wyraźnie ujawnionych
Pełna funkcjonalność i wydajność
- Opracowany z czołowym, wielkoformatowym, niechłodzonym detektorem podczerwieni
- Zintegrowany z wieloma zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Dokładność pomiaru temperatury do ±3°C lub ±3%, obsługuje zakresy od -20°C do 150°C i od 0 do 550°C, z możliwością dostosowania rozszerzeń
Wiele konfiguracji, szybka integracja
- Obsługuje różne tryby wyjścia obrazu, w tym DVP i BT.1120
- Wyjście danych obrazu RAW/YUV z kontrolą portu szeregowego
Specyfikacje produktu
| Model | COIN1212R |
|---|---|
| Wskaźniki detektora IR |
Materiał czuły:VOx Rozdzielczość:1280*1024 Rozmiar piksela:12µm Odpowiedź spektralna:8µm ~ 14µm Typowy NETD:≤40mK/F1.0/25℃ |
| Przetwarzanie obrazu |
Częstotliwość klatek cyfrowych:30Hz Czas uruchomienia:6s Wideo analogowe:/ Wideo cyfrowe:RAW/YUV422/TMP Algorytm obrazu:Korekcja nierównomierności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE) Wyświetlanie obrazu:10 typów (białe gorące/lawowe/czerwone żelazo/gorące żelazo/medyczne/arktyczne/tęczowe 1/tęczowe 2/odcień/czarne gorące) |
| Oprogramowanie PC | Oprogramowanie ICC:Sterowanie modułem i wyświetlanie wideo |
| Elektryczne |
Standardowy interfejs zewnętrzny:50pin: DF40C-50DP-0.4V(51), (HRS, męski) Płyta rozszerzeń:USB3.0 Interfejs komunikacyjny:TTL-232 Interfejs wideo cyfrowego:DVP16/BT.1120/MIPI Napięcie zasilania:4.5~5.5V Typowe zużycie energii:1.0W |
| Pomiar temperatury |
Temperatura pracy:-10℃~+50℃ Zakres pomiaru temperatury:-20℃~150℃, 0℃~550℃; Obsługa dostosowania i rozszerzenia Dokładność pomiaru temperatury:Większa z ±2℃ / ±2% Częściowy pomiar temperatury:Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury SDK:Android/Windows/Linux; Realizacja analizy strumienia wideo i konwersji z szarości na temperaturę |
| Mechaniczne |
Rozmiar samego rdzenia (mm):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm Waga samego rdzenia (g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| Adaptacja środowiskowa |
Temperatura pracy:-40℃~+70℃ Temperatura przechowywania:-45℃~+85℃ Wilgotność:5%~95%, bez kondensacji Wibracje:5.35grms, losowe wibracje, 3-osiowe Uderzenia:Półsinusoida, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków Certyfikacja:ROHS2.0/REACH |
| Obiektyw optyczny |
Obiektyw optyczny:Stała ostrość atermiczna: 14mm/19mm/24mm Poziom ochrony:IP67 (obiektyw przedni) |
Zastosowania przemysłowe
Moduł termowizyjny COIN1212R jest szeroko stosowany w inspekcji energetyki elektrycznej, wizji maszynowej, bezpieczeństwie i monitoringu HVAC budynków, zastosowaniach zewnętrznych, straży pożarnej i ratownictwie, organach ścigania i ratownictwie itp.
Korzyści produktu
Zróżnicowany portfel produktów
Szeroki zakres formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, aby sprostać różnym wymaganiom integracji.
Bogata różnorodność produktów
Wiele rozdzielczości matryc, rozmiarów pikseli, zakresów fal i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.
Wybitna wydajność
Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Co to jest izoterma podczerwieni?
Linia łącząca punkty o tej samej wartości temperatury na wykresie izotermy nazywana jest izotermą. Izotermy pokazują różne stany, a reprezentowana temperatura jest również różna, dzieląc się na następujące sytuacje:
- Jeśli izoterma jest rzadka, różnica temperatur między różnymi miejscami jest stosunkowo niewielka; jeśli izoterma jest gęsta, oznacza to, że temperatura w różnych miejscach jest bardzo różna.
- Jeśli izoterma jest prosta, oznacza to, że niewiele czynników wpływa na rozkład temperatury; jeśli izoterma jest zakrzywiona, oznacza to, że wiele czynników wpływa na rozkład temperatury.
- Trend wschód-zachód oznacza, że temperatura zmienia się wraz z szerokością geograficzną, a czynnik szerokości geograficznej jest głównym czynnikiem; jeśli izoterma jest równoległa do linii brzegowej, co oznacza, że temperatura zmienia się wraz z odległością od morza, a odległość od morza jest głównym czynnikiem.
