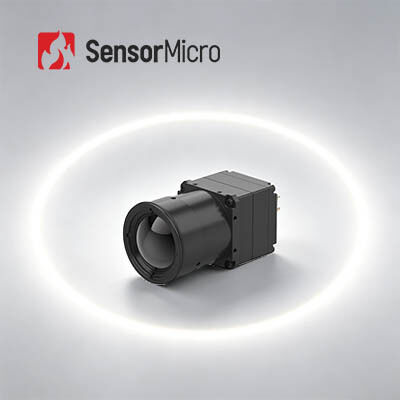

1280×1024/12μm LWIR Moduł kamery podczerwonej z zakresem widmowym 8~14μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212R |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/12μm | NETD | ≤40 mK/F1,0/25 ℃ |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Cyfrowa liczba klatek na sekundę | 30 Hz |
| Napięcie zasilania | 4,5 ~ 5,5 V | Typowy pobór mocy | 1,0 W |
| Podkreślić | Moduł kamery LWIR o wysokiej rozdzielczości,moduł kamery termowizyjnej 14um,rdzeń kamery termowizyjnej Vox |
||
opis produktu

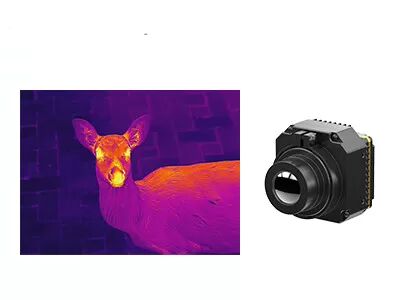

Moduł kamery podczerwonej 1280*1024/12μm LWIR 8~14μm Zakres widmowy
COIN1212R to jeden z modułów kamery w podczerwieni niechłodzonej z serii COIN-R opracowanego przez SensorMicro.zawodowy obwód przetwarzania sygnałów, oraz zaawansowaną platformę przetwarzania obrazu, aby całkowicie przekształcić promieniowanie podczerwone docelowe w precyzyjne dane o temperaturze.Moduł obsługuje pomiary temperatury z dostosowalnymi zakresami od -20°C do 550°C dla zastosowań przemysłowych.
Dzięki dużej rozdzielczości 1280x1024 moduł cieplny COIN1212R zapewnia doskonałe szczegóły obrazu i obsługuje aplikacje o szerszym polu widzenia.Zmniejszony rozmiar pikseli 12μm zapewnia zwiększoną rozdzielczość przestrzenną i umożliwia krótsze ogniskowe soczewek optycznych w celu osiągnięcia celów misji w tym samym zakresie.
Główne cechy
Wysokiej rozdzielczości obrazowanie, precyzyjne wykrywanie
- Wykrycie wysokiej rozdzielczości megapixelów umożliwia pomiar temperatury podczerwonej w szerszych widokach i większych obszarach
- Wyraźne ujawnienie większych szczegółów termicznych podczas monitorowania niewielkich zmian temperatury
W pełni funkcjonalny i skuteczny
- Opracowany z najwyższej klasy wielkoformatowym nieochłodzonym detektorem podczerwieni
- Zintegrowany z wieloma zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Dokładność pomiaru temperatury do ±3°C lub ±3%, obsługująca zakresy od -20°C do 150°C oraz od 0 do 550°C z dostosowalnymi rozszerzeniami
Wielokrotne konfiguracje, szybka integracja
- Wspiera różne tryby wyjścia obrazu, w tym DVP i BT.1120
- Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjną
Specyfikacja produktu
| Model | COIN1212R |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 1280*1024 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 40mK/F1.0/25°C |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Digitalne wideo | Raw/YUV422/TMP |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0 |
| Interfejs komunikacji | TTL-232 |
| Interfejs cyfrowy wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 1.0W |
| Pomiar temperatury | |
| Temperatura pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~150°C, 0°C~550°C; Wspiera dostosowanie i rozbudowę |
| Dokładność pomiaru temperatury | Większa niż ±2°C / ±2% |
| Pomiar częściowej temperatury | Maksymalna, minimalna i średnia wartość mocy wspierającej obszarów pomiaru temperatury |
| SDK | Android/Windows/Linux; osiągnięcie analizy strumienia wideo i konwersja z szarości do temperatury |
| Wyroby mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Waga gołego rdzenia (g) | 14mm/19mm/25mm: 19,7±1g 35 mm/50 mm/100 m: 32,5±1 g |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinus, 40 g / 11 ms, kierunek uderzenia 3 oś, 6 kierunek |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Wymagania dotyczące: |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Moduł obrazowania podczerwonego COIN1212R jest szeroko stosowany w elektrotechnice, widowisku maszynowym, inspekcji budynków, hutnictwie, petrochemicznym i różnych innych zastosowaniach przemysłowych.
Różnorodne portfolio produktów
- Bogata różnorodność produktów:Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
- Wyjątkowa wydajność:Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
- Łatwa integracja:Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
1Co to jest obrazowanie termiczne w podczerwieni?
Infraczerwone obrazowanie termiczne to metoda wykorzystywania promieniowania podczerwonego i energii cieplnej do zbierania informacji o obiektach, w celu sformułowania obrazów z nich,lub uzyskać informacje o temperaturze obiektów, nawet w warunkach niskiej widoczności.
2Jak działa obrazowanie termiczne podczerwone?
System obrazowania termicznego w podczerwieni jest pasywnym systemem wykrywania i identyfikacji bez kontaktu w technologii podczerwieni.Skoncentruje promieniowanie podczerwone sceny na płaszczyźnie ogniskowej array detektor podczerwony przez system podczerwony optyczny, który może przejść przez promieniowanie podczerwoneDetektor termiczny przekształca sygnał promieniowania o różnej intensywności w odpowiedni sygnał elektryczny, a następnie poprzez wzmacnianie i przetwarzanie wideo,tworzy obraz podczerwony, który można obserwować gołym okiem.
