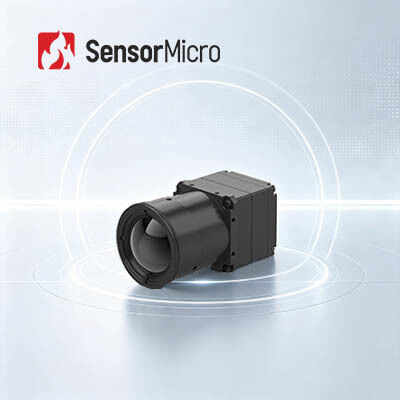

Wysokoczuły, niechłodzony moduł kamery termowizyjnej VOx z rozdzielczością 1280x1024/12 µm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212R |
| Minimalne zamówienie | 1 KAWAŁEK |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/12μm | NETD | ≤40 mK/F1,0/25 ℃ |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Cyfrowa liczba klatek na sekundę | 30 Hz |
| Typowy pobór mocy | 1,0 W | Napięcie zasilania | 4,5 ~ 5,5 V |
| Podkreślić | Moduł kamery termowizyjnej VOx LWIR,Moduł kamery termowizyjnej VOx 1280x1024,Nieschładzany moduł kamery 12um |
||
opis produktu
Wysokoczuły moduł kamery termowizyjnej VOx LWIR niechłodzony 1280x1024/12µm
Przegląd produktu

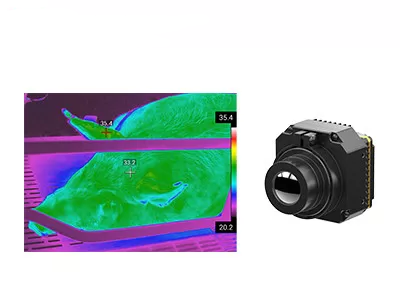

Rdzeń kamery na podczerwień COIN1212R wykorzystuje megapixelowy, niechłodzony detektor podczerwieni 1280*1024/12µm, zintegrowany z zaawansowanymi obwodami przetwarzania sygnału i algorytmami pomiaru temperatury. Obsługuje powszechnie stosowane protokoły komunikacji szeregowej i oferuje różnorodne interfejsy wyjściowe wideo wraz z pełną gamą opcji obiektywów optycznych.
Zdolny do szybkiego wykrywania różnic temperatur i dostarczania wyraźnych obrazów termowizyjnych oraz precyzyjnych danych temperaturowych, znacząco usprawnia wtórny rozwój systemów pomiaru temperatury. Czyni go to kompleksowym rozwiązaniem do integracji obrazowania termowizyjnego dla zastosowań w inteligentnym monitoringu, zaawansowanej produkcji, kontroli procesów, badaniach naukowych i innych zaawansowanych zastosowaniach obrazowania termowizyjnego.
Główne cechy
- Obrazowanie wysokiej rozdzielczości, precyzyjne wykrywanie: Megapikselowe wykrywanie w wysokiej rozdzielczości umożliwia pomiar temperatury w podczerwieni na szerszych polach widzenia i większych obszarach. Podczas monitorowania drobnych zmian temperatury, więcej szczegółów termicznych obiektu jest wyraźnie ujawnionych.
- Pełne funkcje i wydajność: Opracowany z czołowym, wielkoformatowym, niechłodzonym detektorem podczerwieni. Zintegrowany z wieloma zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu. Dokładność pomiaru temperatury do ±3°C lub ±3%, obsługująca zakresy od -20°C do 150°C i od 0 do 550°C, z możliwością dostosowania rozszerzeń.
- Wiele konfiguracji, szybka integracja: Obsługuje różne tryby wyjściowe obrazu, w tym DVP i BT.1120. Wyjście danych obrazu RAW/YUV z kontrolą portu szeregowego.
Specyfikacje produktu
| Model | COIN1212R |
|---|---|
| Wskaźniki detektora IR | |
| Materiał czuły | VOx |
| Rozdzielczość | 1280*1024 |
| Rozmiar piksela | 12µm |
| Odpowiedź spektralna | 8µm ~ 14µm |
| Typowy NETD | ≤40mK/F1.0/25℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422/TMP |
| Algorytm obrazu | Korekcja nierównomierności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 typów (białe gorące/lawowe/żelazno-czerwone/gorące żelazo/medyczne/arktyczne/tęczowe 1/tęczowe 2/odcień/czarne gorące) |
| Oprogramowanie PC | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50pin: DF40C-50DP-0.4V(51), (HRS, męski) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Cyfrowy interfejs wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 1.0W |
| Pomiar temperatury | |
| Temperatura pracy | -10℃~+50℃ |
| Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃; Obsługa dostosowania i rozszerzenia |
| Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Częściowy pomiar temperatury | Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury |
| SDK | Android/Windows/Linux; Umożliwia analizę strumienia wideo i konwersję z szarości na temperaturę |
| Mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Waga gołego rdzenia (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adaptacyjność środowiskowa | |
| Temperatura pracy | -40℃~+70℃ |
| Temperatura przechowywania | -45℃~+85℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracje | 5.35grms, losowe wibracje, 3 osie |
| Uderzenia | Półsinusoida, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków |
| Certyfikacja | ROHS2.0/REACH |
| Obiektyw optyczny | |
| Obiektyw optyczny | Stała ostrość atermiczna: 14mm/19mm/24mm |
| Poziom ochrony | IP67 (obiektyw przedni) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN1212R jest szeroko stosowany w energetyce, wizji maszynowej, inspekcji budowlanej, przemyśle metalurgicznym i petrochemicznym itp.
Nasze rdzeniowe detektory podczerwieni
Własne technologie detektorów podczerwieni:
- 8-calowe niechłodzone detektory podczerwieni VOx 0.11µm
- 8-calowe chłodzone detektory podczerwieni MCT 0.5µm
- 8-calowe chłodzone detektory podczerwieni T2SL 0.5µm
Wydajność produkcji i zalety:
- 6 milionów samodzielnie opracowanych detektorów podczerwieni rocznie
- Zakład produkcji półprzewodników o powierzchni 30 000 m²
- Powierzchnia pomieszczeń czystych 20 000 m²
Często zadawane pytania
1. Czym jest termografia na podczerwień?
Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej oparta na wykrywaniu temperatury powierzchni obiektu. Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
2. Do czego można wykorzystać termografię na podczerwień?
Obraz termowizyjny na podczerwień może być wykorzystany do przeprowadzania inspekcji domów, określania wad konstrukcyjnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt oraz wielu innych.
3. Jakie są zalety termografii na podczerwień?
W przypadku badań nieniszczących, jest to proste w wykonaniu i szybkie w reakcji bez uszkodzeń, co skutkuje oszczędnością kosztów, zwiększeniem efektywności pracy, zmniejszeniem nakładu pracy i amortyzacji sprzętu.
W przypadku termografii medycznej, jest to bardzo skuteczne w wykrywaniu ukrytych problemów w ludzkim ciele, w 100% bezpieczne bez promieniowania i bólu, co czyni ją idealnym narzędziem do wczesnego screeningu zdrowia.
