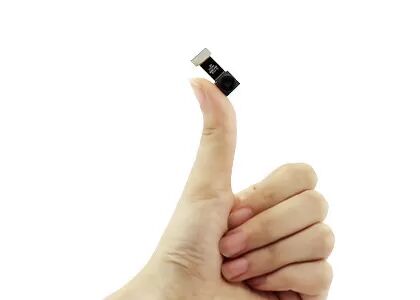

Interfejs DVP Moduł kamery termowizyjnej na podczerwień 120x90 8 ~ 14μm

Miniaturowy rdzeń kamery termowizyjnej VOx FPA 120x90 / 17μm zintegrowany w kamerach na podczerwień

Miniaturowy moduł na podczerwień TIMO120 integruje optykę na poziomie płytki, detektor 120x90 / 17μm w obudowie na poziomie płytki (WLP) oraz podstawowy obwód przetwarzania obrazu, aby szybko uzyskać obrazy termiczne obszaru docelowego i rozkładu ciepła.

Rdzeń termowizyjny TIMO120 jest zorientowany na zoptymalizowany rozmiar, wagę, moc i koszt (SWaP-C) w zastosowaniach obrazowania w podczerwieni. Jego super miniaturowa struktura i bardzo niskie zużycie energii są wygodne do integracji z różnymi inteligentnymi urządzeniami, termowizorami lub terminalami mobilnymi z surowymi wymaganiami dotyczącymi kosztów, rozmiaru i wagi.

- Minimalny moduł na podczerwień WLP, wymiary 8,5x8,5x9,16 mm
- Interfejs DVP, kompatybilny z różnymi platformami wbudowanymi
- Odpowiednik modułu kamery widzialnej, bezpośrednia integracja
- Kompletny zestaw SDK
- Niskie zużycie energii dla dłuższego czasu pracy
- Niski koszt dla wielu rodzajów inteligentnych zastosowań

Rdzeń kamery termowizyjnej na podczerwień TIMO120 jest szeroko stosowany w wielu obszarach, takich jak termografia, inteligentny sprzęt, inteligentne budynki, inteligentny dom, AIoT itp.

Szeroka gama formatów produktów, w tym detektory na podczerwień, rdzenie kamer i moduły, aby spełnić różne wymagania integracyjne.

Bogata różnorodność produktów

Wiele rozdzielczości matryc, rozmiarów pikseli, pasm falowych i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.

Wyjątkowa wydajność

Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność - zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.

Łatwa integracja

Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań.

1. Różnica między obrazem termicznym a obrazem wizualnym w odniesieniu do obiektywu

Główną różnicą obiektywu jest to, że obiektyw termowizyjny musi być wykonany ze specjalnych materiałów. Głównym powodem jest to, że promieniowanie cieplne w podczerwieni nie może przechodzić przez szkło (krzem), dlatego stosuje się specjalne obiektywy wykonane ze specjalnych materiałów germanu, chromu i innych metali. Powoduje to również, że cena obiektywu termowizyjnego jest nieco wyższa niż obiektywu optycznego, co również zwiększa cenę całego urządzenia.

2. Różnica między obrazem termicznym a obrazem wizualnym w odniesieniu do zasady obrazowania

Ich zasady obrazowania są zasadniczo takie same. Urządzenia obrazujące obrazują fale świetlne w określonym zakresie długości fal. W naturze zakres długości fal światła widzialnego wynosi od 0,39μm do 0,78μm, podczas gdy zakres długości fal promieniowania cieplnego w podczerwieni wynosi od 0,75μm do 1000μm. Dopóki temperatura obiektu jest wyższa niż zero bezwzględne -273 ℃, wystąpi promieniowanie podczerwone.
